220kv输电线路工程建设监理实施细则

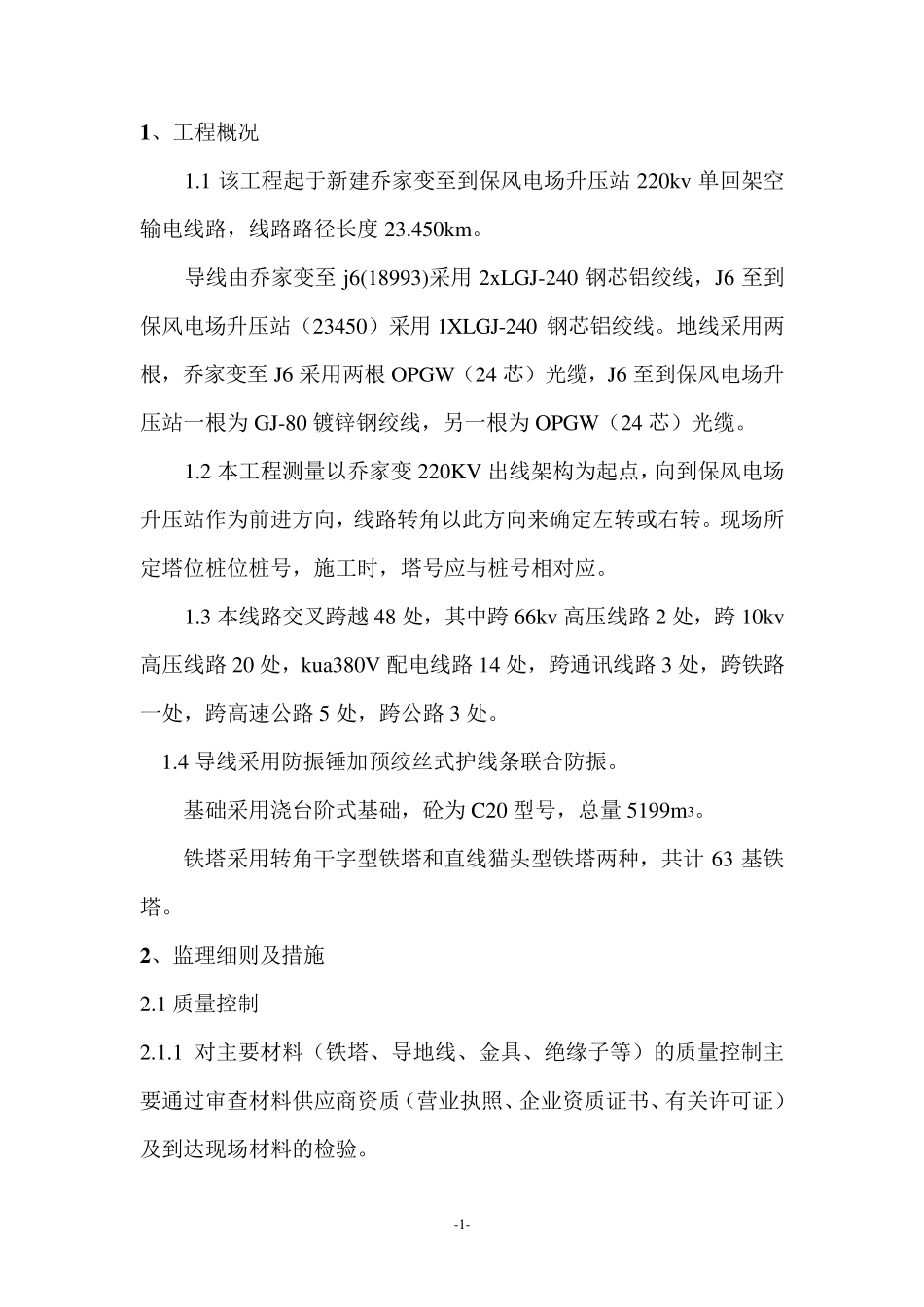

-1- 1 、工程概况 1.1 该工程起于新建乔家变至到保风电场升压站 220kv单回架空输电线路，线路路径长度 23.450km。 导线由乔家变至 j6(18993)采用 2xLGJ-240 钢芯铝绞线，J6 至到保风电场升压站（23450）采用 1XLGJ-240 钢芯铝绞线。地线采用两根，乔家变至 J6 采用两根 OPGW（24 芯）光缆，J6 至到保风电场升压站一根为 GJ-80 镀锌钢绞线，另一根为 OPGW（24 芯）光缆。 1.2 本工程测量以乔家变 220KV 出线架构为起点，向到保风电场升压站作为前进方向，线路转角以此方向来确定左转或右转。现场所定塔位桩位桩号，施工时，塔号应与桩号相对应。 1.3 本线路交叉跨越 48 处，其中跨 66kv高压线路 2 处，跨 10kv高压线路 20 处，kua380V 配电线路 14 处，跨通讯线路 3 处，跨铁路一处，跨高速公路 5 处，跨公路 3 处。 1.4 导线采用防振锤加预绞丝式护线条联合防振。 基础采用浇台阶式基础，砼为 C20 型号，总量 5199m3。 铁塔采用转角干字型铁塔和直线猫头型铁塔两种，共计 63 基铁塔。 2 、监理细则及措施 2.1 质量控制 2.1.1 对主要材料（铁塔、导地线、金具、绝缘子等）的质量控制主要通过审查材料供应商资质（营业执照、企业资质证书、有关许可证）及到达现场材料的检验。 -2 - 对施工承包商报的《主要材料供货商资质报审表》及《主要工程材料报审表》签署监理审查意见。 2 .1 .2 对水泥、砂石及基础钢材（包括接地装置）的质量，检查供货单位的资质、产品合格证、理化试验报告及施工承包商帛检复试报告。 2 .1 .3 把好材料进场验收的质量和数量关，督促施工承包商按质量验收规范和计量检测规定对材料的质量和数量进行验收（包括品种、规格、型号、数量、外观、出厂合格证明等），并检查施工承包商的验收记录。对检查出不符合设计图纸规格要求或质量不合格的材料，要求施工承包商填报《主要工程材料质量问题统计表》，监理对处理方法与结果表示认可或提出监理意见。 2 .1 .4 对材料储存、保管与发放进行检查，确定是否造成质量下降或散失。 2 .1 .5 对分包商的资质（包括营业执照、资质等级、有关许可证、历年承担的主要工程情况）由监理工程师及总监理师会同在《分包商资质报审表》上审查后签署是否同意分包的意见。 2 .1 .6 对施工组织设计进行审查（其要点是质量保证体系，人员配备、施工技术方案、工机具、质量标准等）后在《施工组织设计报审表》上由...
