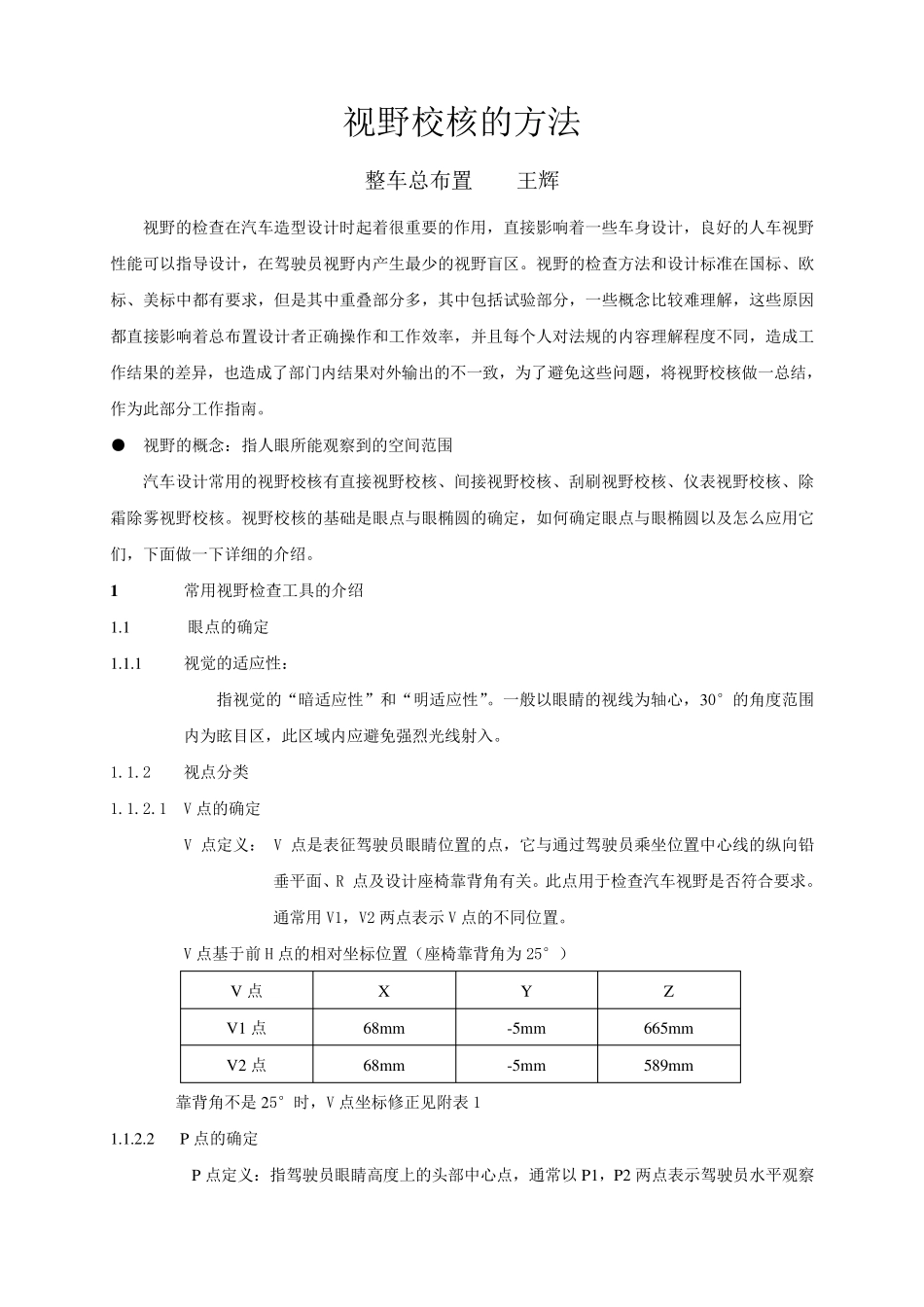

视 野 校 核 的 方 法 整 车 总 布 置 王 辉 视 野 的 检 查 在 汽 车 造 型 设 计 时 起 着 很 重 要 的 作 用 , 直 接 影 响 着 一 些 车 身 设 计 , 良 好 的 人 车 视 野性 能 可 以 指 导 设 计 , 在 驾 驶 员 视 野 内 产 生 最 少 的 视 野 盲 区 。 视 野 的 检 查 方 法 和 设 计 标 准 在 国 标 、 欧标 、 美 标 中 都 有 要 求 , 但 是 其 中 重 叠 部 分 多 , 其 中 包 括 试 验 部 分 , 一 些 概 念 比 较 难 理 解 , 这 些 原 因都 直 接 影 响 着 总 布 置 设 计 者 正 确 操 作 和 工 作 效 率 , 并 且 每 个 人 对 法 规 的 内 容 理 解 程 度 不 同 , 造 成 工作 结 果 的 差 异 , 也 造 成 了 部 门 内 结 果 对 外 输 出 的 不 一 致 , 为 了 避 免 这 些 问 题 , 将 视 野 校 核 做 一 总 结 ,作 为 此 部 分 工 作 指 南。 ● 视 野 的 概 念 :指 人 眼所能 观察到的 空间范围 汽 车 设 计 常用 的 视 野 校 核 有 直 接 视 野 校 核 、 间接 视 野 校 核 、 刮刷视 野 校 核 、 仪表视 野 校 核 、 除霜除雾视 野 校 核 。 视 野 校 核 的 基础是 眼点与眼椭圆的 确 定, 如何确 定眼点与眼椭圆以 及怎么应用 它们, 下面做 一 下详细的 介绍。 1 常用 视 野 检 查 工 具的 介绍 1.1 眼点的 确 定 1.1.1 视 觉的 适应性 : 指 视 觉的 “暗适应性 ”和 “明适应性 ”。 一 般以 眼睛的 视 线为 轴心, 30°的 角度 范围内 为 眩目区 , 此 区 域内 应避 免 强烈光线射入。 1.1.2 视 点分 类 1.1.2.1 V 点的 确 定 V 点定义: V 点是 表征驾 驶 员 眼睛位置 的 点, 它与通过驾 驶 员 乘坐位置 中 心线的 纵向铅垂平面、 R 点及设 计 座椅靠背角有 关。 此 点用 于检 查 汽 车 视 野 是 否符合要 求 。通常用 V1, V2 两点表示 V 点的 不 同 位置 。 V 点基于前 H 点的 相对 坐标 位置 (座椅靠背角为 25°) V 点 X Y Z V1 点 68m m -5m m 665m m V2 点 68m...
