24m梯形钢屋架课程设计计算书

24m梯形钢屋架课程设计计算书_第1页
1/12
24m梯形钢屋架课程设计计算书_第2页
2/12
24m梯形钢屋架课程设计计算书_第3页
3/12

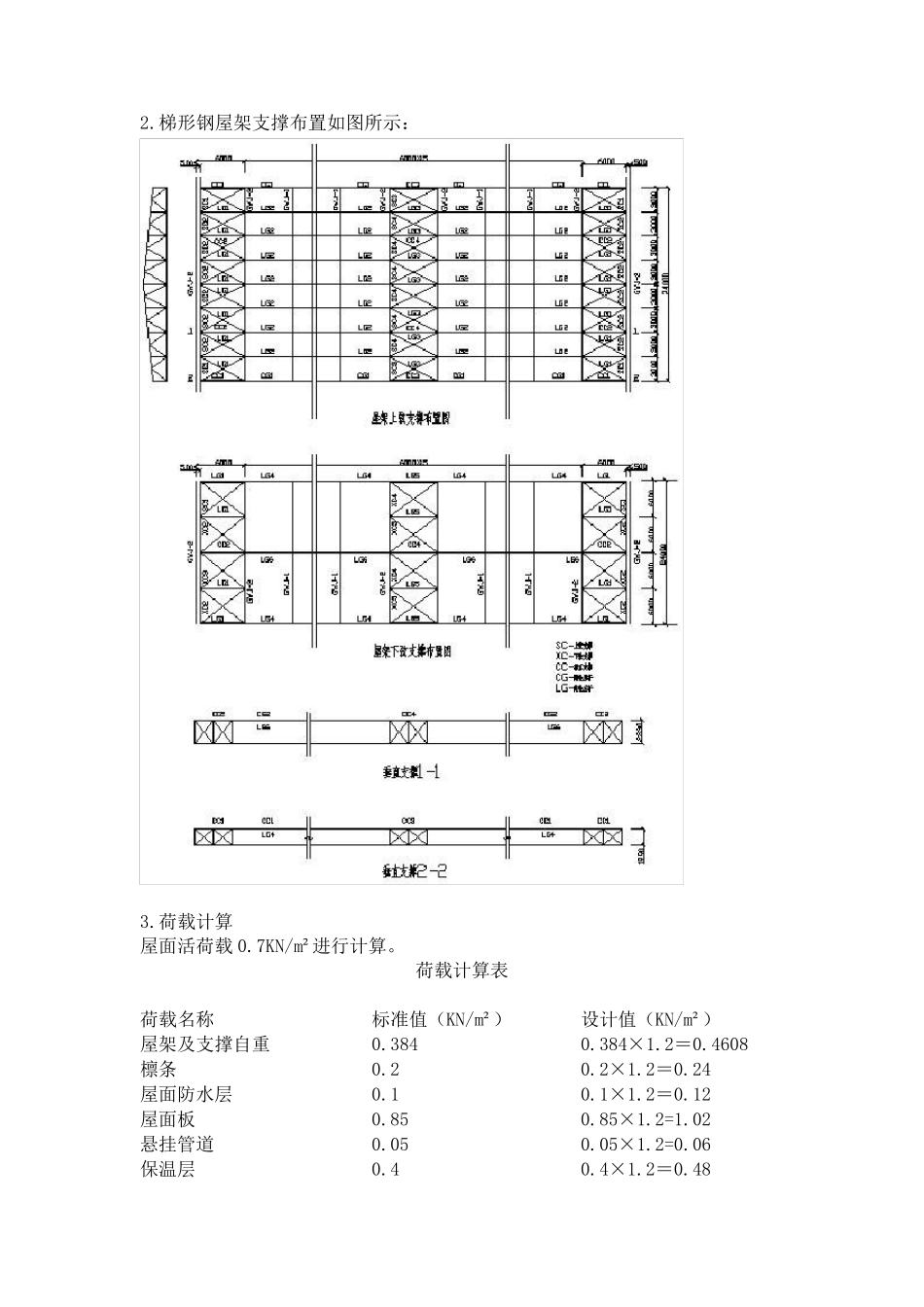

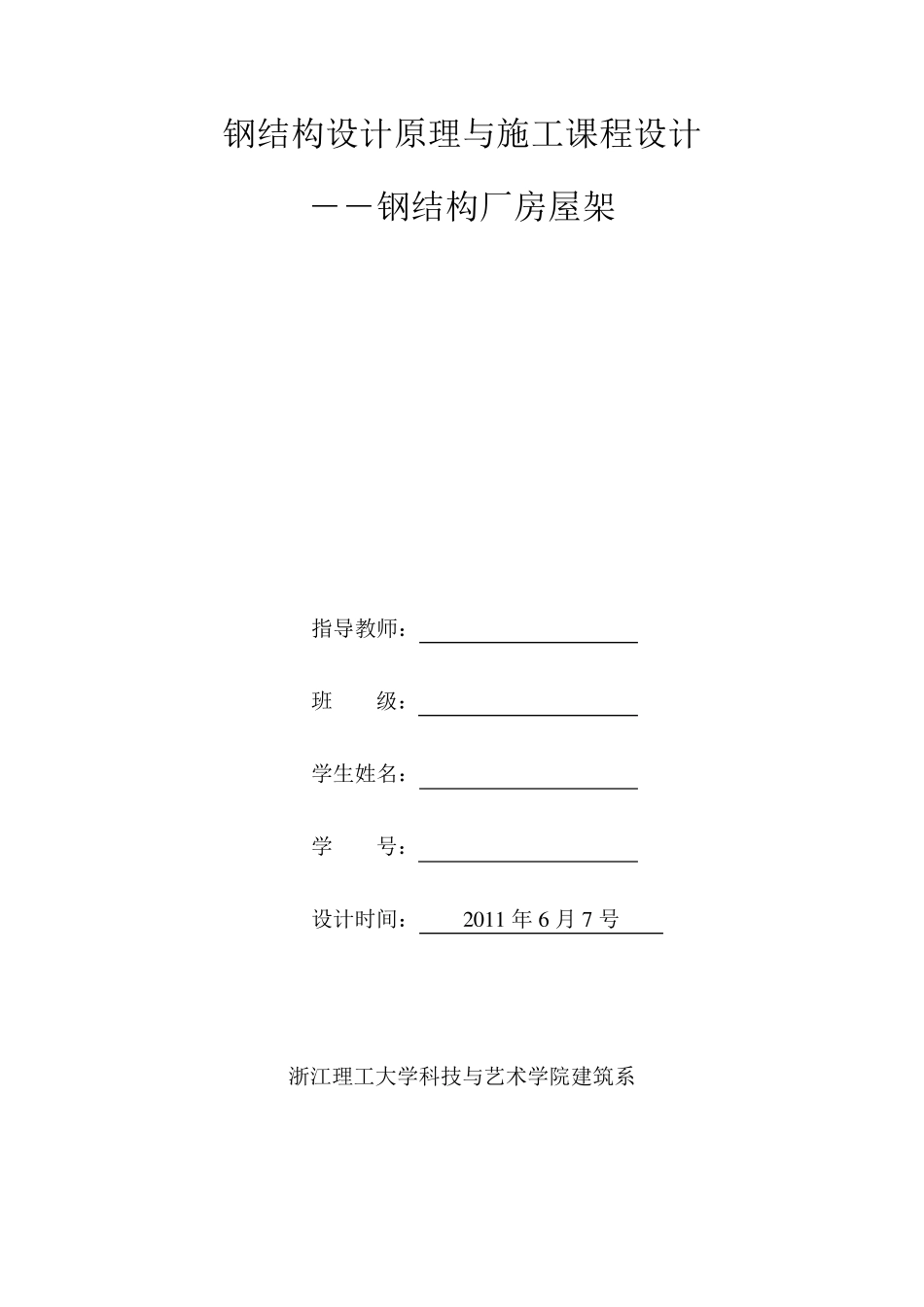

钢结构设计原理与施工课程设计 ――钢结构厂房屋架 指导教师: 班 级: 学生姓名: 学 号: 设计时间: 2 0 1 1 年 6 月 7 号 浙江理工大学科技与艺术学院建筑系 梯形钢屋架课程设计计算书 一.设计资料: 1、车间柱网布置:长度60m ;柱距6m ;跨度24m 2、屋面坡度:1:10 3、屋面材料:预应力大型屋面板 4、荷载 1)静载:屋架及支撑自重0.384KN/m²;檩 条0.2KN/m²;屋面防 水 层 0.1KN/m²;保 温 层 0.4vKN/m ²;大型屋面板自重( 包 括 灌 缝 )0.85KN/m²;悬 挂 管 道 0.05 KN/m²。 2)活 载:屋面雪 荷载0.35KN/m²;施 工 活 荷载标 准 值 为0.7 KN/m²;积 灰 荷载1.2 KN/m²。 5、材质 Q235B 钢, 焊 条 E43 系 列 , 手 工 焊 。 二 .结 构 形式 与 选 型 1.屋架形式 及几 何 尺 寸 如 图 所 示 : 1990135022902590289031902608285931193370253528593129339615091508150AabceBCDFGHI1500 8=12000¡150815081508150815081508起拱50 根 据 厂 房 长度为 60m、跨度及荷载情 况 , 设置上 弦 横 向 水 平 支撑3 道 , 下 弦 由 于跨度为 24m 故 不 设下 弦 支撑。 2.梯形钢屋架支撑布置如图所示: 3.荷载计算 屋面活荷载0.7KN/m²进行计算。 荷载计算表 荷载名称 标准值(KN/m²) 设计值(KN/m²) 屋架及支撑自重 0.384 0.384×1.2=0.4608 檩条 0.2 0.2×1.2=0.24 屋面防水层 0.1 0.1×1.2=0.12 屋面板 0.85 0.85×1.2=1.02 悬挂管道 0.05 0.05×1.2=0.06 保温层 0.4 0.4×1.2=0.48 永久荷载总和 1.984 2.381 施工活荷载 0.7 0.7×1.4=0.98 积灰荷载 1.2 1.2×1.4=1.68 可变荷载总和 1.9 2.66 荷载组合方法: 1、全跨永久荷载1F +全跨可变荷载2F 2、全跨永久荷载1F +半跨可变荷载2F 3、全跨屋架(包括支撑)自重3F +半跨屋面板自重4F +半跨屋面活荷载2F 4.内力计算 计算简图如下 屋架构件内力组合表 杆件名称 杆件编号 单位荷载 F=1 静载作用(KN/m²) 活载(KN/m²)2.66 杆件内力 计算内力 在左 在右 全跨 全部恒载2.381 屋架支撑0.461 大型屋面板1.02 在左 在右 全部 组合一 组合二 组合三 在左 在右 全部 上弦杆 AB 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000...
