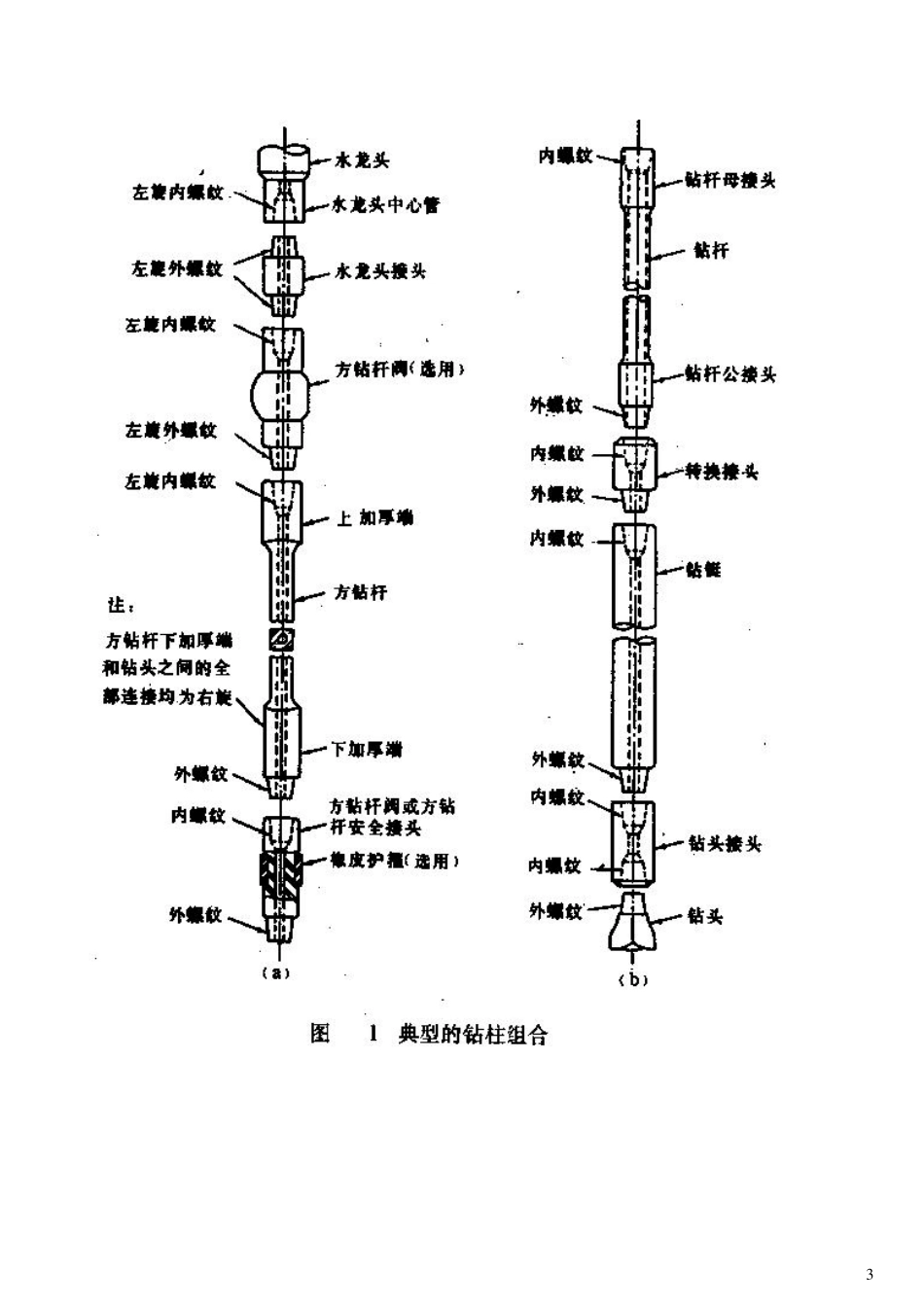

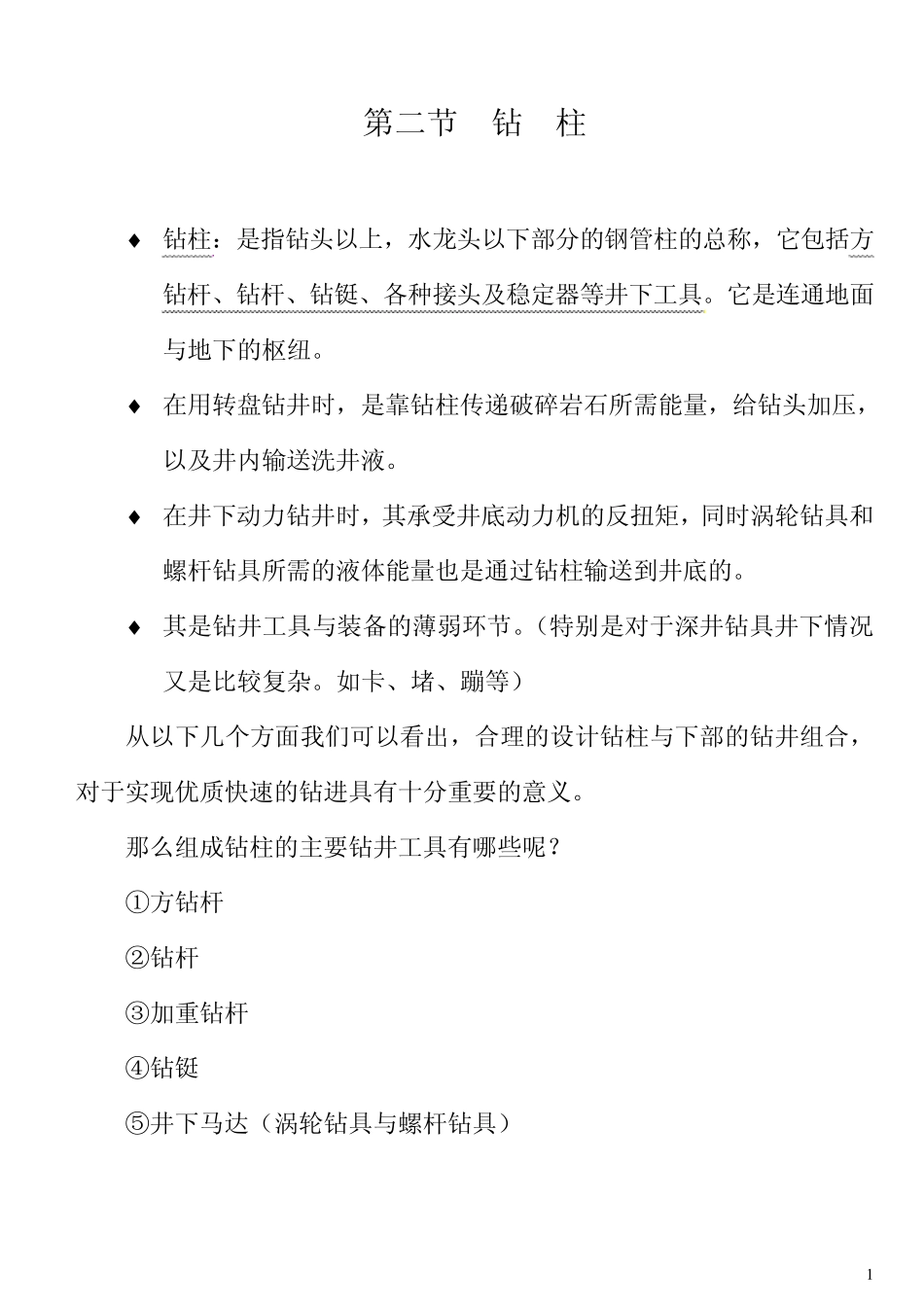

1 第二节 钻 柱 钻柱：是指钻头以上，水龙头以下部分的钢管柱的总称，它包括方钻杆、钻杆、钻铤、各种接头及稳定器等井下工具。它是连通地面与地下的枢纽。 在用转盘钻井时，是靠钻柱传递破碎岩石所需能量，给钻头加压，以及井内输送洗井液。 在井下动力钻井时，其承受井底动力机的反扭矩，同时涡轮钻具和螺杆钻具所需的液体能量也是通过钻柱输送到井底的。 其是钻井工具与装备的薄弱环节。（特别是对于深井钻具井下情况又是比较复杂。如卡、堵、蹦等） 从以下几个方面我们可以看出，合理的设计钻柱与下部的钻井组合，对于实现优质快速的钻进具有十分重要的意义。 那么组成钻柱的主要钻井工具有哪些呢？ ①方钻杆 ②钻杆 ③加重钻杆 ④钻铤 ⑤井下马达（涡轮钻具与螺杆钻具） 2 ⑥随钻减震器减震器稳定器其它的钻井工具 一、钻柱的组成与作用（《甲方手册》，上册） （一）钻柱的作用 1 、输送钻井液 为钻井液由井口流向钻头提供通道； 2 、传递能量与压力 把地面的动力（扭矩）传递给钻头，同时给钻头施压，使钻头在钻压的作用下吃入岩石，在扭矩的作用下，钻头不断的破碎岩石； 3 、起下钻头 钻柱除了以上在正常钻进中作用外，还具有其它一些重要作用： 1）检测 观察钻头的情况、井眼情况、地层情况； 2）特殊作业 取心、挤水泥、打捞井下落物及处理井下其它事故； 3）对地层流体及压力状况等进行测试与评价（中途测试） （二）钻柱的组成 特殊的钻具组合打捞工具测试工具随钻监测工具扩眼器震击器减震器稳定器钻铤下部钻具组合扩眼器（有时）加重钻杆普通钻杆钻杆段不同的目的而不同）具体的组成则随着钻柱( 见教材P74，图2—28，典型的钻具组合 3 4 二、组成钻柱的主要钻井工具的规范与特性 （一）方钻杆 定义：方钻杆位于钻柱的最上端，其主要的作用是传递扭矩。其位于钻柱的最上方，与水龙头相连。方钻杆的驱动部分断面为中空的四边形与六方形。 由于方钻杆在工作时要承受整个钻柱的重量和旋转柱及钻头所需的扭矩，所以方钻杆的壁厚一般比钻杆大3 倍左右，同时使用高强度的合金钢制造。 标准方钻杆的长为12.19cm，驱动部分长为11.25m。常见的方钻杆的规范见P82 表2—19（或参考附件文件“方钻杆规格图形.doc”），通常所说的几寸方钻杆指的是方钻杆驱动方形部分的边宽。 由于方钻杆是...
