2集成门电路习题解答

2集成门电路习题解答_第1页
1/15
2集成门电路习题解答_第2页
2/15
2集成门电路习题解答_第3页
3/15

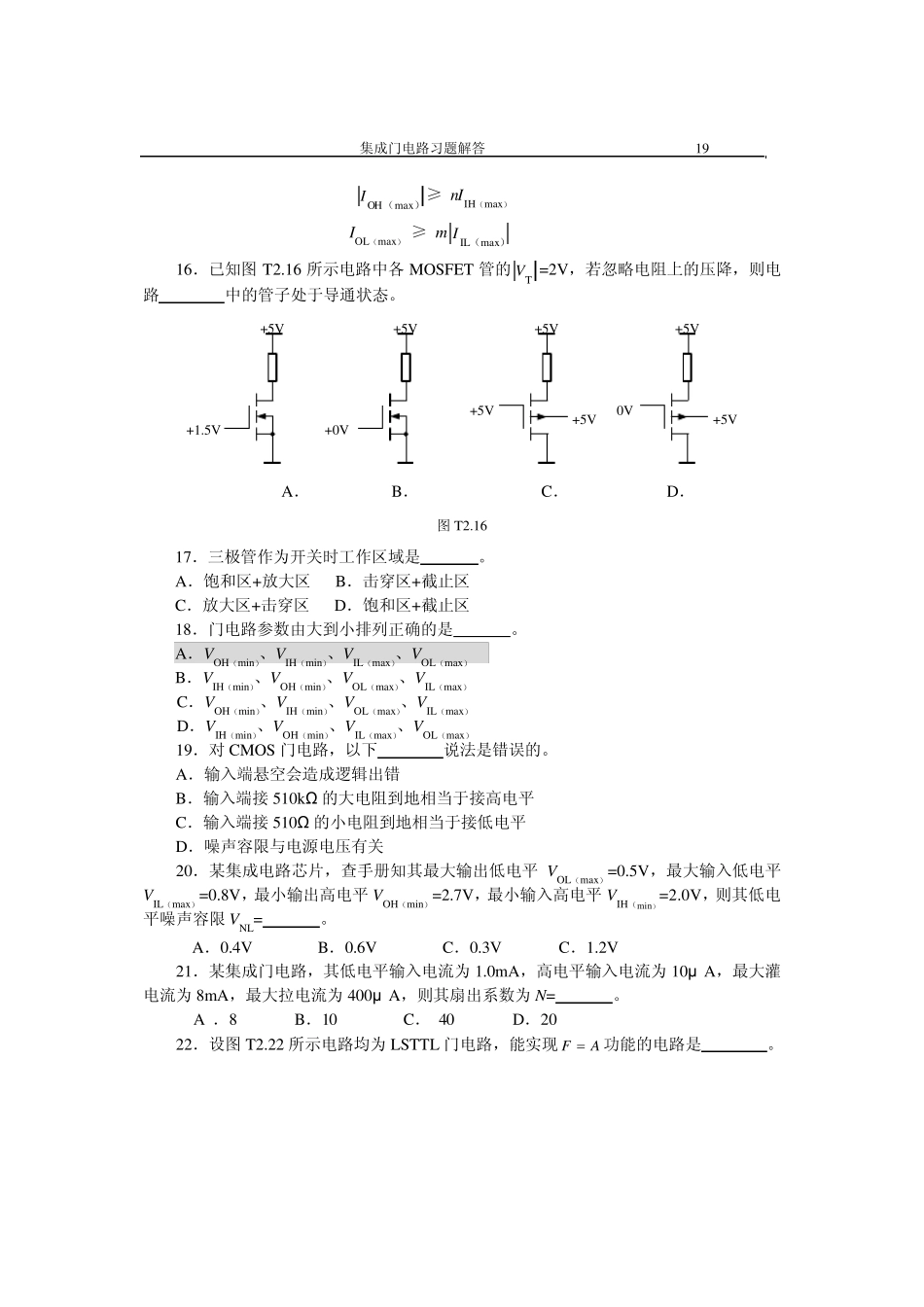

集成门电路习题解答 18 自我检测题 1.CMOS 门电路采用推拉式输出的主要优点是 提高速度,改善负载特性 。 2.CMOS 与非门多余输入端的处理方法是 接高电平,接电源,与其它信号引脚并在一起。 3.CMOS 或非门多余输入端的处理方法是接低电平,接地,与其它信号引脚并接在一起。 4.CMOS 门电路的灌电流负载发生在输出 低 电平情况下。负载电流越大,则门电路输出电压越 高 。 5.CMOS 门电路的静态功耗 很低 。随着输入信号频率的增加,功耗将会 增加 。 6.OD 门在使用时输出端应接 上拉电阻 和电源。 7.三态门有 3 种输出状态:0 态、1 态和 高阻态 。 8.当多个三态门的输出端连在一条总线上时,应注意 任何时刻只能有一个门电路处于工作态。 9.在 CMOS 门电路中,输出端能并联使用的电路有 OD 门和 三态门 ; 10.CMOS 传输门可以用来传输 数字 信号或 模拟 信号。 11.提高 LSTTL 门电路工作速度的两项主要措施是采用肖特基三极管和采用有源泄放电路。 12.当 CMOS 反相器的电源电压 VDD<VTN+TPV(VTN、VTP 分别为NMOS 管和 PMOS管的开启电压)时能正常工作吗? 答:不能正常工作,因为,当反相器输入电压为1/2VDD 时,将出现两只管子同时截止的现象,这是不允许的。 13.CMOS 反相器能作为放大器用吗? 答:可以。在反相器的两端跨接了一个反馈电阻 Rf 就可构成高增益放大器。由于 CMOS门电路的输入电流几乎等于零,所以 Rf 上没有压降,静态时反相器必然工作在 v I=v O 的状态, v I=v O=VT=VDD/ 2 就是反相器的静态工作点。反相器的输入电压稍有变化,输出就发生很大变化。 14.如果电源电压增加 5%,或者内部和负载电容增加 5%,你认为哪种情况会对CMOS电路的功耗产生较大影响? 解:根据公式 PD=(CL+CPD)VDD2f,电源的变化对功耗影响更大。 15.当不同系列门电路互连时,要考虑哪几个电压和电流参数?这些参数应满足怎样的关系? 解:应考虑以下参数:VOH(min)、VIH(min)、VOL(max)、VIL(max)、IOH(max)、IOL(max)、IIH(max),IIL(max),这些参数应满足以下条件: VOH(min) ≥VIH(min) VOL(max) ≤VIL(max) 集成门电路习题解答 19 )(maxOHI≥ nIIH(max) IOL(max) ≥ m)(maxILI 16.已知图 T2.16 所示电路中各 MOSFET 管的TV=2V,若忽略电阻上的压降,则电路 中的管子处于导通状态。 +5V...
