3.2.4红外谱图数据库

3.2.4红外谱图数据库_第1页
1/16
3.2.4红外谱图数据库_第2页
2/16
3.2.4红外谱图数据库_第3页
3/16

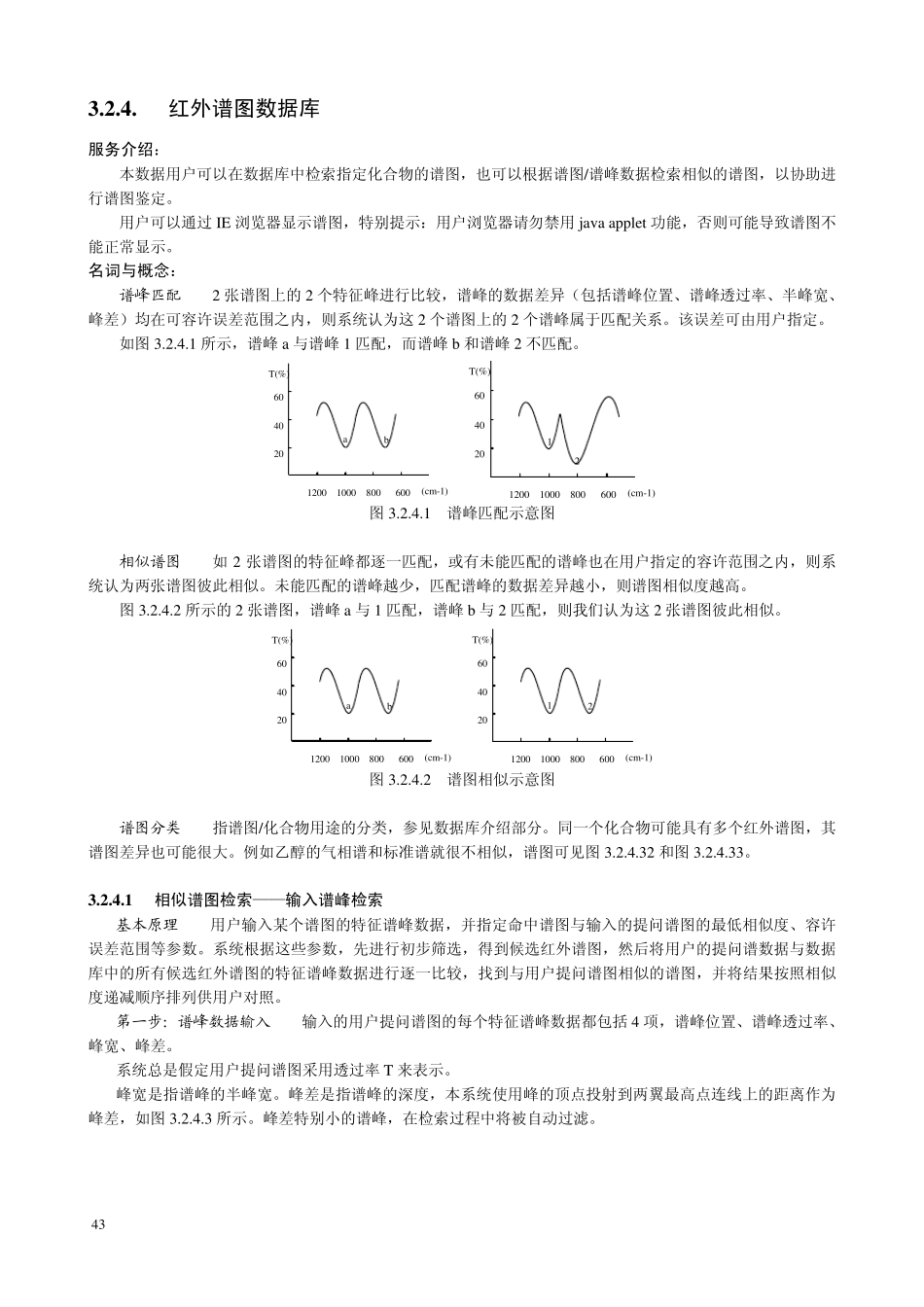

433 .2 .4 . 红外谱图数据库 服务介绍: 本数据用户可以在数据库中检索指定化合物的谱图,也可以根据谱图/谱峰数据检索相似的谱图,以协助进行谱图鉴定。 用户可以通过IE 浏览器显示谱图,特别提示:用户浏览器请勿禁用jav a applet 功能,否则可能导致谱图不能正常显示。 名词与概念: 谱峰匹配 2 张谱图上的2 个特征峰进行比较,谱峰的数据差异(包括谱峰位置、谱峰透过率、半峰宽、峰差)均在可容许误差范围之内,则系统认为这 2 个谱图上的2 个谱峰属于匹配关系。该误差可由用户指定。 如图3.2.4.1 所示,谱峰a 与谱峰1 匹配,而谱峰b 和谱峰2 不匹配。 12001000800600(cm-1)T(%)604020ab12001000800600(cm-1)T(%)60402012 图3.2.4.1 谱峰匹配示意图 相似谱图 如 2 张谱图的特征峰都逐一匹配,或有未能匹配的谱峰也在用户指定的容许范围之内,则系统认为两张谱图彼此相似。未能匹配的谱峰越少,匹配谱峰的数据差异越小,则谱图相似度越高。 图3.2.4.2 所示的2 张谱图,谱峰a 与 1 匹配,谱峰b 与 2 匹配,则我们认为这 2 张谱图彼此相似。 12001000800600(cm-1)T(%)604020ab12001000800600(cm-1)T(%)60402012 图3.2.4.2 谱图相似示意图 谱图分类 指谱图/化合物用途的分类,参见数据库介绍部分。同一个化合物可能具有多个红外谱图,其谱图差异也可能很大。例如乙醇的气相谱和标准谱就很不相似,谱图可见图3.2.4.32 和图3.2.4.33。 3 .2 .4 .1 相似谱图检索——输入谱峰检索 基本原理 用户输入某个谱图的特征谱峰数据,并指定命中谱图与输入的提问谱图的最低相似度、容许误差范围等参数。系统根据这些参数,先进行初步筛选,得到候选红外谱图,然后将用户的提问谱数据与数据库中的所有候选红外谱图的特征谱峰数据进行逐一比较,找到与用户提问谱图相似的谱图,并将结果按照相似度递减顺序排列供用户对照。 第一步:谱峰数据输入 输入的用户提问谱图的每个特征谱峰数据都包括4 项,谱峰位置、谱峰透过率、峰宽、峰差。 系统总是假定用户提问谱图采用透过率 T 来表示。 峰宽是指谱峰的半峰宽。峰差是指谱峰的深度,本系统使用峰的顶点投射到两翼最高点连线上的距离作为峰差,如图3.2.4.3 所示。峰差特别小的谱峰,在检索过程中将被自动过滤。 44峰差(%)半峰宽(cm -1) 图3.2.4.3 谱峰的峰差与峰宽的示意图 用户可以手动将提问谱图上的特征谱峰的数据,输入到表格中。请注意,...
