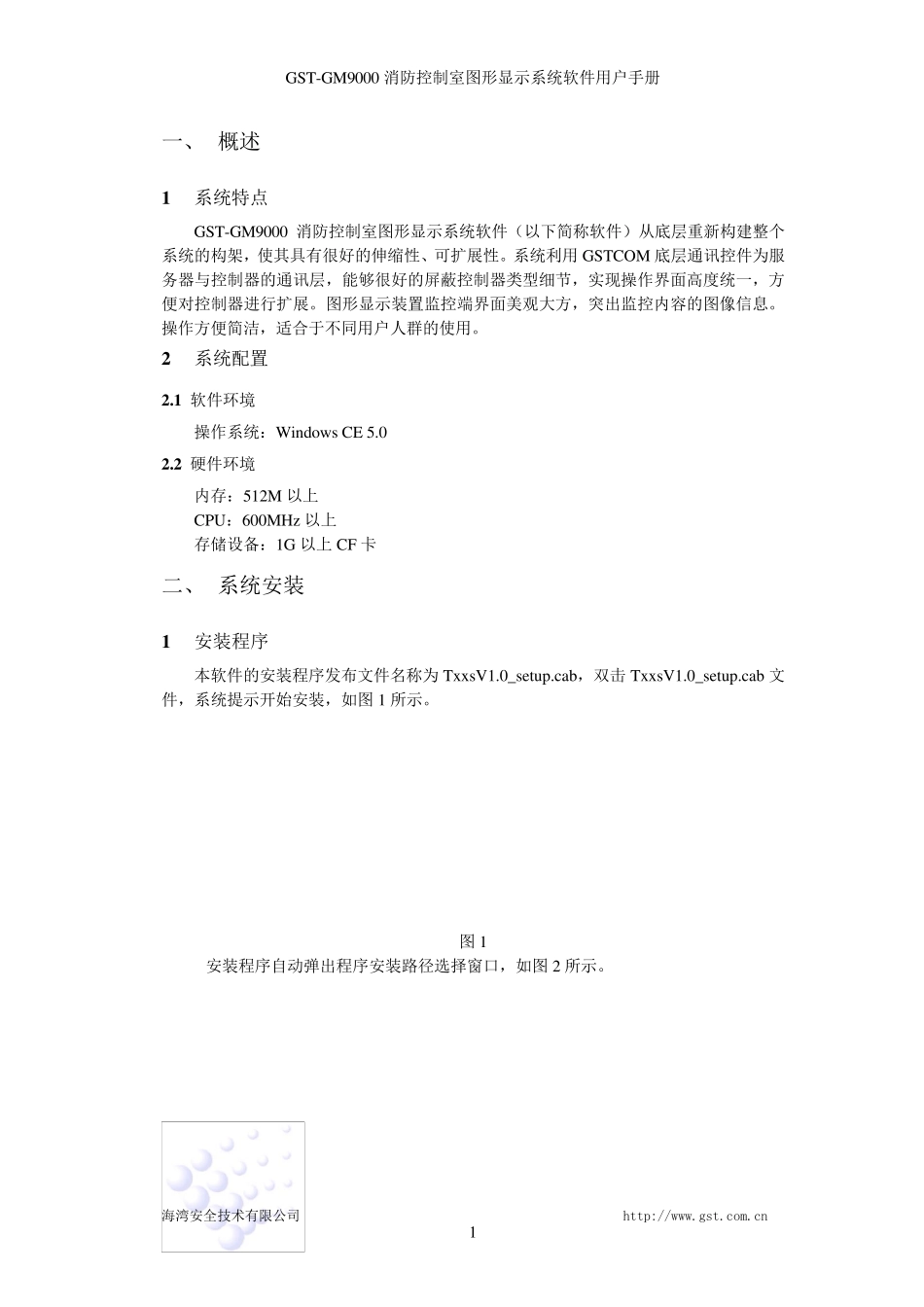

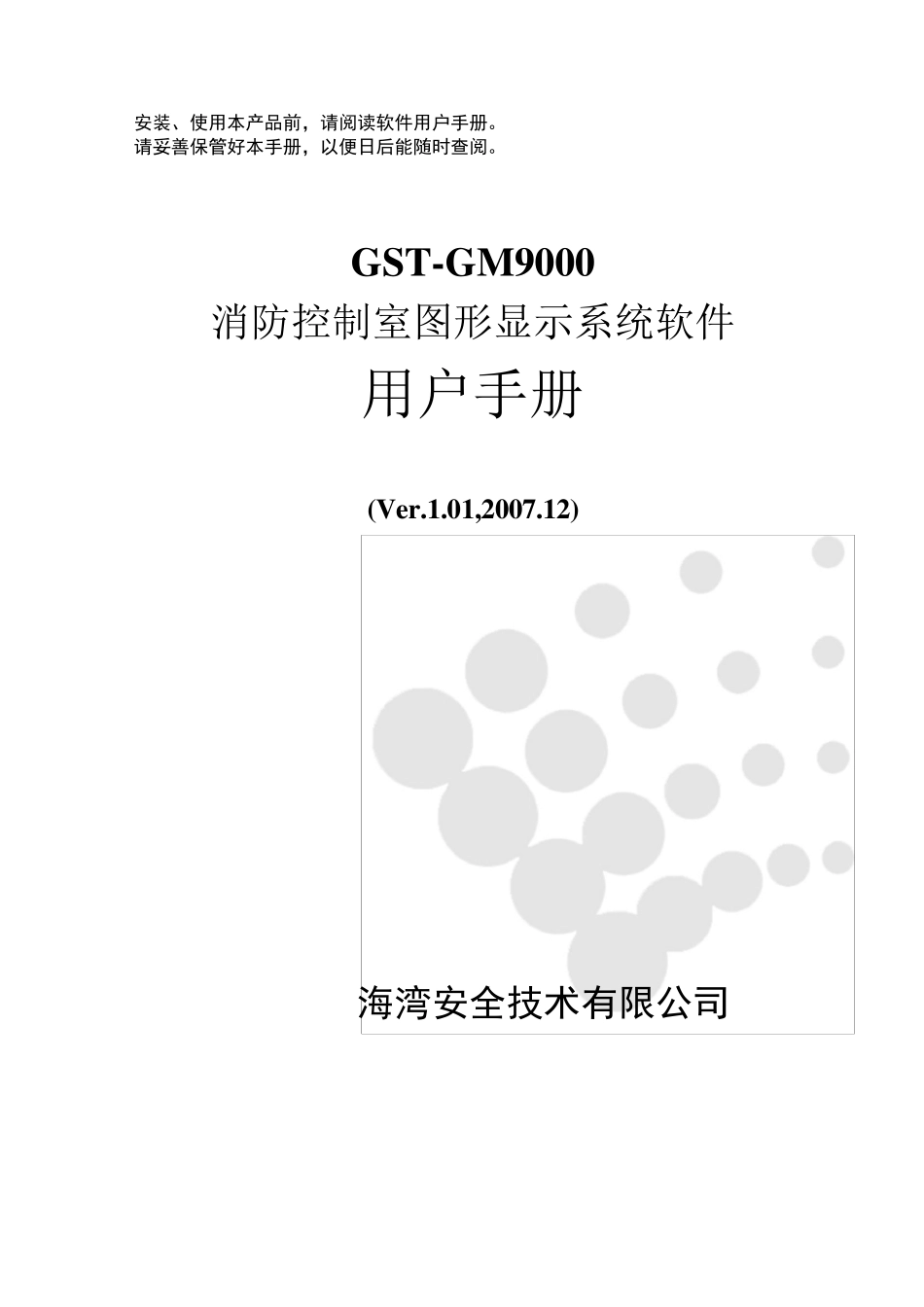

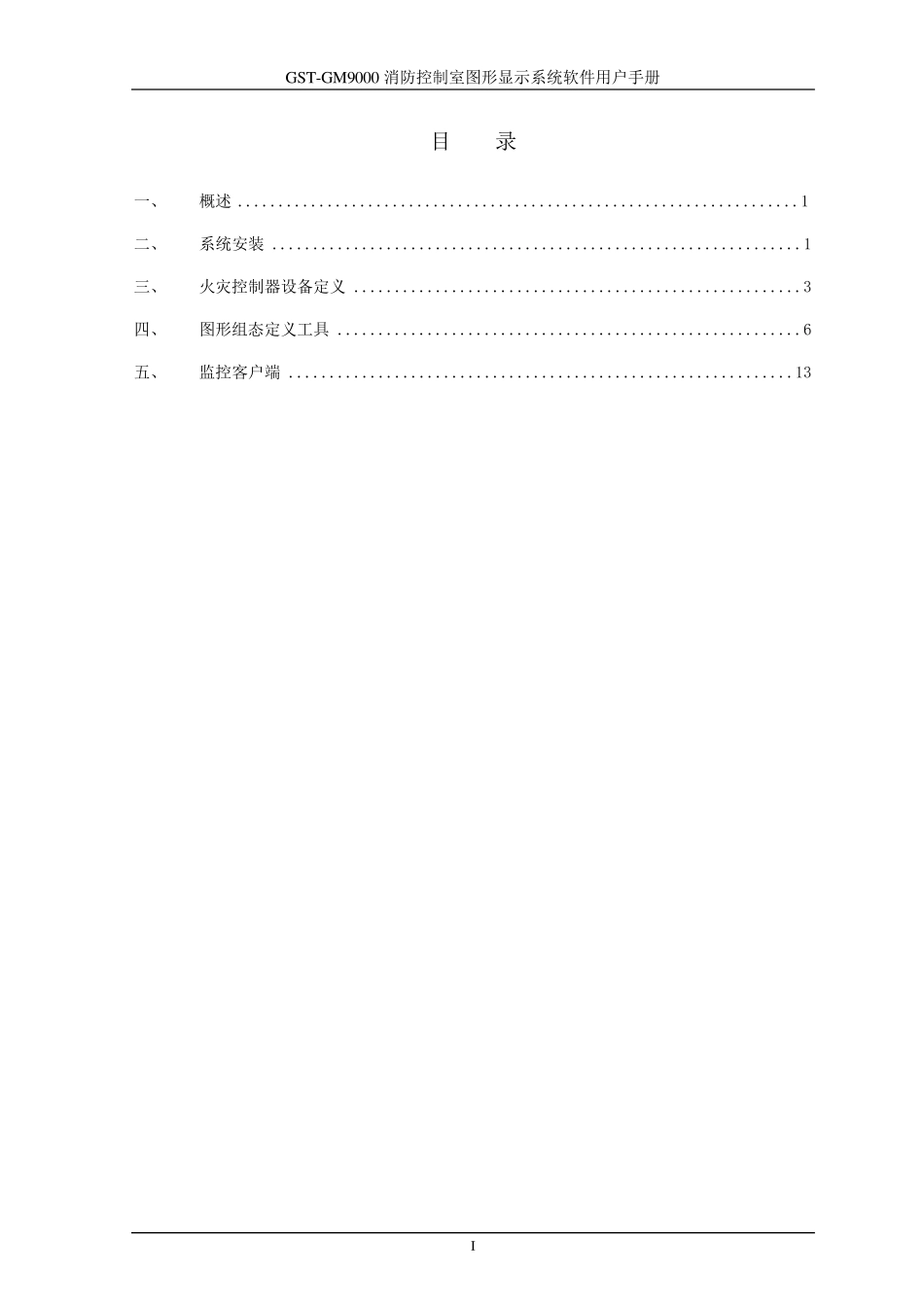

安装、使用本产品前，请阅读软件用户手册。 请妥善保管好本手册，以便日后能随时查阅。 GST-GM9000 消防控制室图形显示系统软件 用户手册 (Ver.1.01,2007.12) 海湾安全技术有限公司 GST-GM9000 消防控制室图形显示系统软件用户手册 I 目 录 一、 概述 .....................................................................1 二、 系统安装 .................................................................1 三、 火灾控制器设备定义 .......................................................3 四、 图形组态定义工具 .........................................................6 五、 监控客户端 ..............................................................13 GST-GM9000 消防控制室图形显示系统软件用户手册 海湾安全技术有限公司 http://www.gst.com.cn 1 一、 概述 1 系统特点 GST-GM9000 消防控制室图形显示系统软件（以下简称软件）从底层重新构建整个系统的构架，使其具有很好的伸缩性、可扩展性。系统利用GSTCOM 底层通讯控件为服务器与控制器的通讯层，能够很好的屏蔽控制器类型细节，实现操作界面高度统一，方便对控制器进行扩展。图形显示装置监控端界面美观大方，突出监控内容的图像信息。操作方便简洁，适合于不同用户人群的使用。 2 系统配置 2 .1 软件环境 操作系统：Windows CE 5.0 2 .2 硬件环境 内存：512M 以上 CPU：600MHz 以上 存储设备：1G 以上 CF 卡 二、 系统安装 1 安装程序 本软件的安装程序发布文件名称为 TxxsV1.0_setup.cab，双击 TxxsV1.0_setup.cab 文件，系统提示开始安装，如图1 所示。 图1 安装程序自动弹出程序安装路径选择窗口，如图2 所示。 GST-GM9000 消防控制室图形显示系统软件用户手册 海湾安全技术有限公司 http://www.gst.com.cn 2 图2 如图2 所示，由于Window s CE 操作系统的特殊性，请务必将安装程序安装到CF卡上的GM9000 文件夹内，即系统的\HardDisk\GM9000 文件夹内，否则装置断电重启后安装过的程序将丢失；确定完安装路径后，点击“OK”按钮，安装程序将开始安装，如图3 所示。 图3 系统安装完成后自动退出安装程序。 2 执行程序 可以从开始菜单栏执行本软件，点击“消防控制室图形显示装置系统软件”里的各项菜单即可，如图4 所示。 图4 GST-GM9000 消防控制室图形显示系统软...
