30m跨度普通钢桁架设计计算书

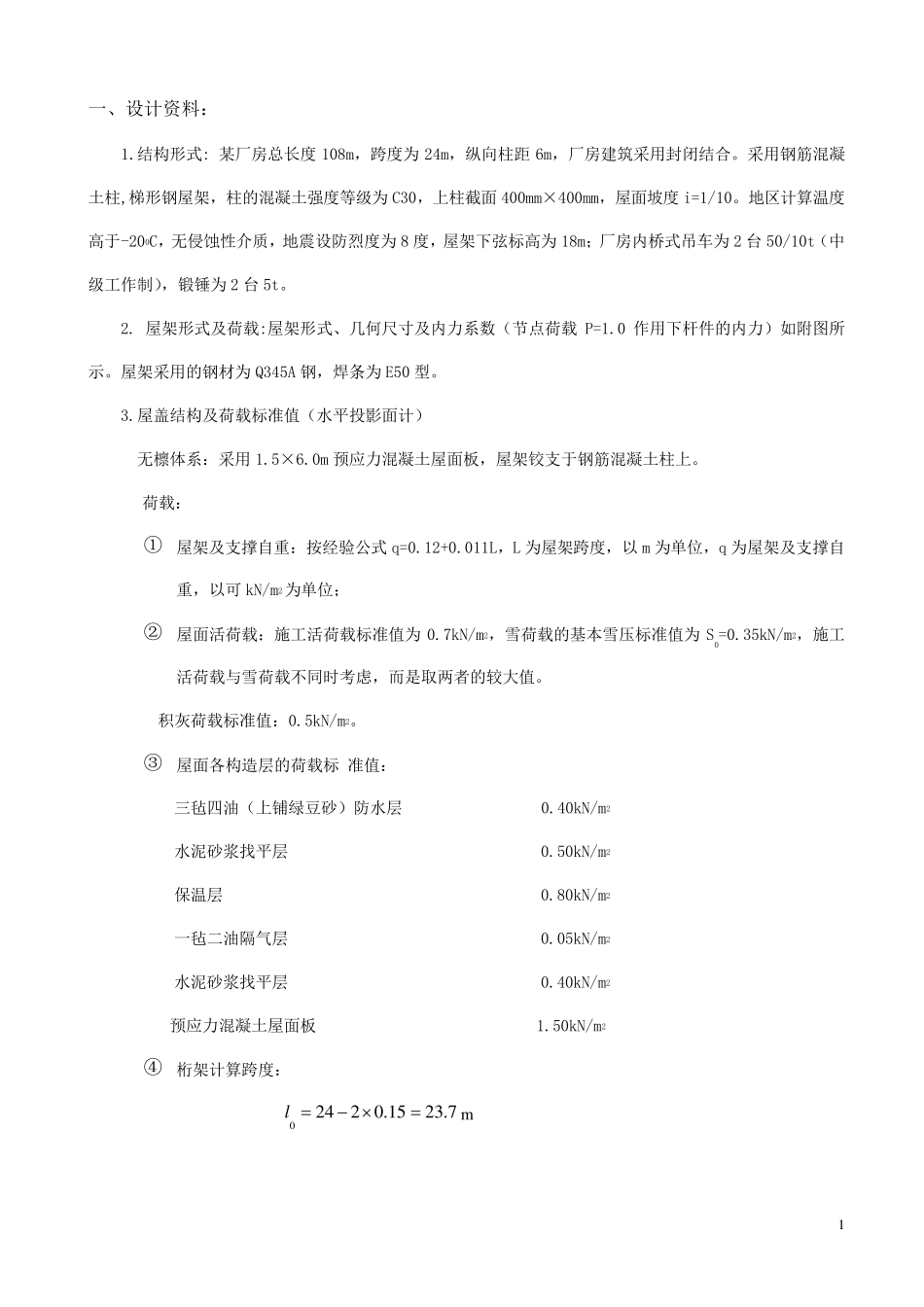

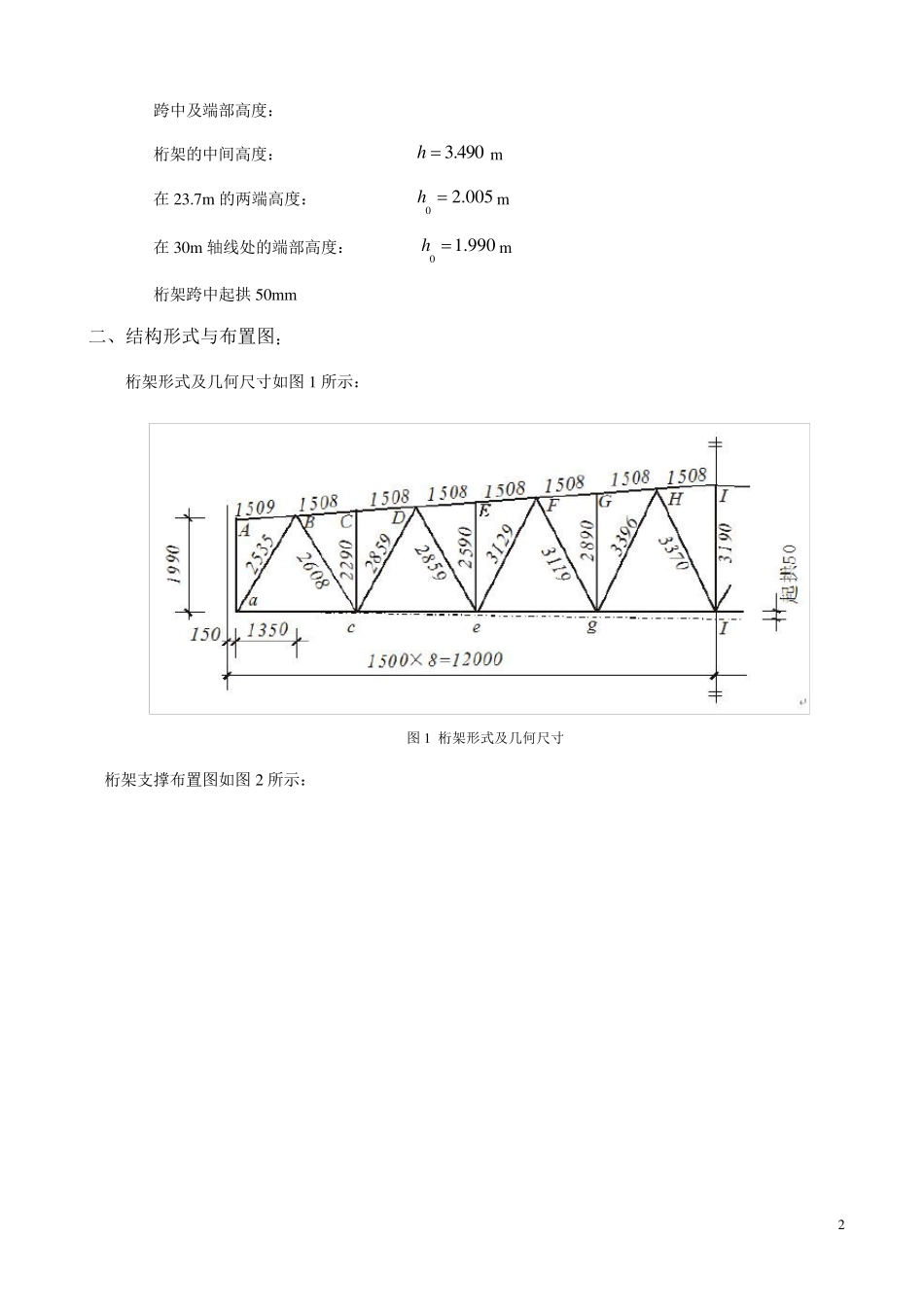

钢结构设计计算书 姓 名： 班 级： 学 号： 指导教师： 1 一、设计资料： 1.结构形式: 某厂房总长度108m，跨度为24m，纵向柱距6m，厂房建筑采用封闭结合。采用钢筋混凝土柱,梯形钢屋架，柱的混凝土强度等级为C30，上柱截面400mm×400mm，屋面坡度i=1/10。地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8 度，屋架下弦标高为18m；厂房内桥式吊车为2 台 50/10t（中级工作制），锻锤为2 台 5t。 2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载 P=1.0 作用下杆件的内力）如附图所示。屋架采用的钢材为Q345A 钢，焊条为E50 型。 3.屋盖结构及荷载标准值（水平投影面计） 无檩体系：采用1.5×6.0m 预应力混凝土屋面板，屋架铰支于钢筋混凝土柱上。 荷载： ① 屋架及支撑自重：按经验公式q=0.12+0.011L，L 为屋架跨度，以 m 为单位，q 为屋架及支撑自重，以可kN/m2为单位； ② 屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的基本雪压标准值为S0=0.35kN/m2，施工活荷载与雪荷载不同时考虑，而是取两者的较大值。 积灰荷载标准值：0.5kN/m2。 ③ 屋面各构造层的荷载标 准值： 三毡四油（上铺 绿 豆 砂 ）防水层 0.40kN/m2 水泥 砂 浆 找 平层 0.50kN/m2 保 温层 0.80kN/m2 一毡二 油隔 气 层 0.05kN/m2 水泥 砂 浆 找 平层 0.40kN/m2 预应力混凝土屋面板 1.50kN/m2 ④ 桁 架计算跨度： 0242 0.1523.7l  m 2 跨中及端部高度： 桁架的中间高度： 3.490h m 在23.7m 的两端高度： 02.005h m 在30m 轴线处的端部高度： 01.990h m 桁架跨中起拱50m m 二、结构形式与布置图： 桁架形式及几何尺寸如图 1 所示： 图 1 桁架形式及几何尺寸 桁架支撑布置图如图 2 所示： 3 图 2 4 三、荷载计算 1、荷载计算： 屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。沿屋面斜面分布的永久荷载应乘以21/ cos101 /101.005 换算为沿水平投影面分布的荷载。桁架沿水平投影面积分布的自重（包括支撑）按经验公式（0.120.011WP  支撑） 计算，跨度单位m。 永久荷载标准值： 三毡四油（上铺绿豆砂）防水层 1.005×0.4 kN/m2=0.402kN/m2 水泥砂浆找平层 1.005×0.5 kN/m2=0.503kN/m2 保温层 1.005×0.8 kN/m2=0.804kN/m2 一毡二油隔气层 1.005×0.05 kN/m2=...
