32016年全国职业院校技能大赛建筑CAD识图试卷

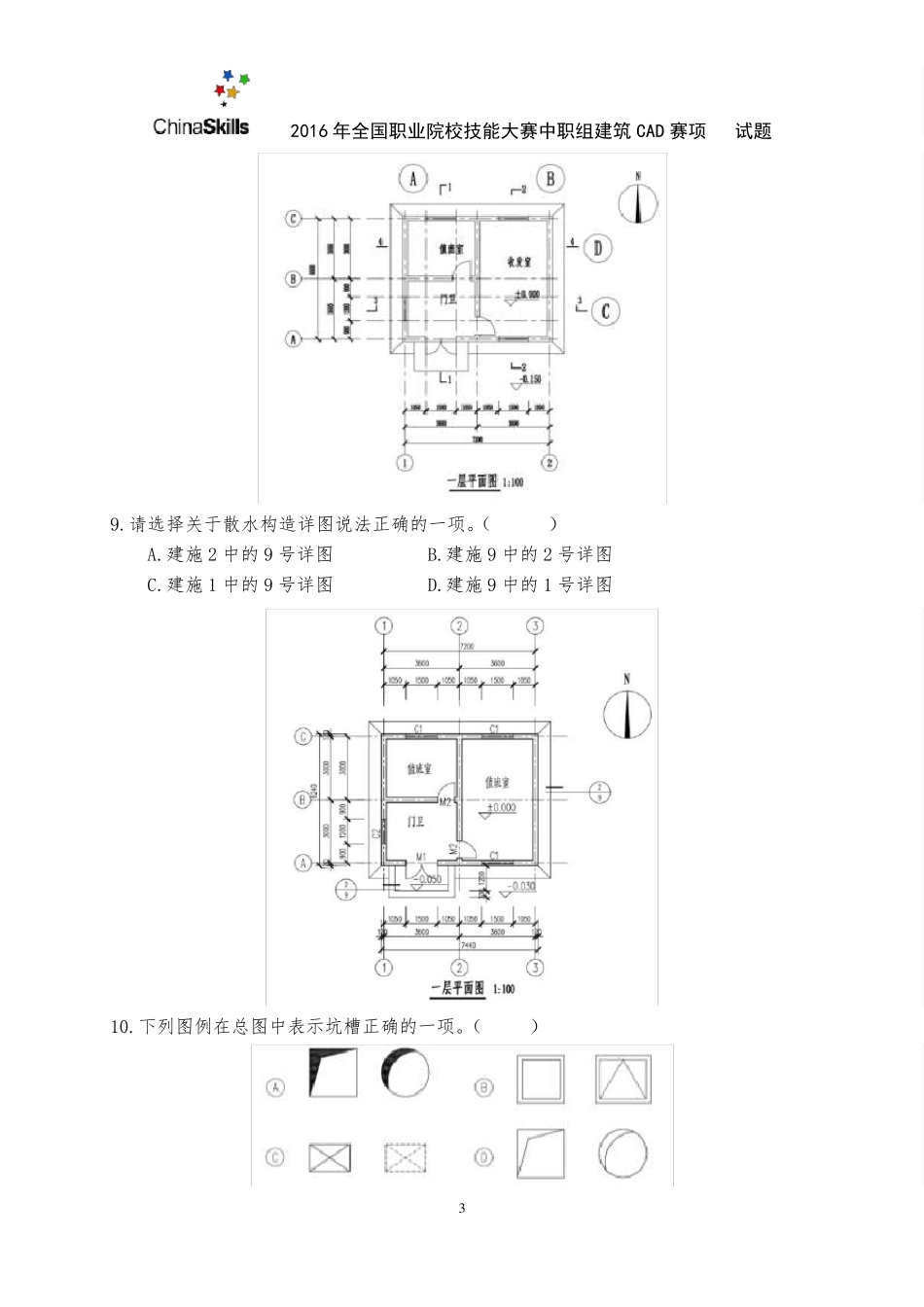

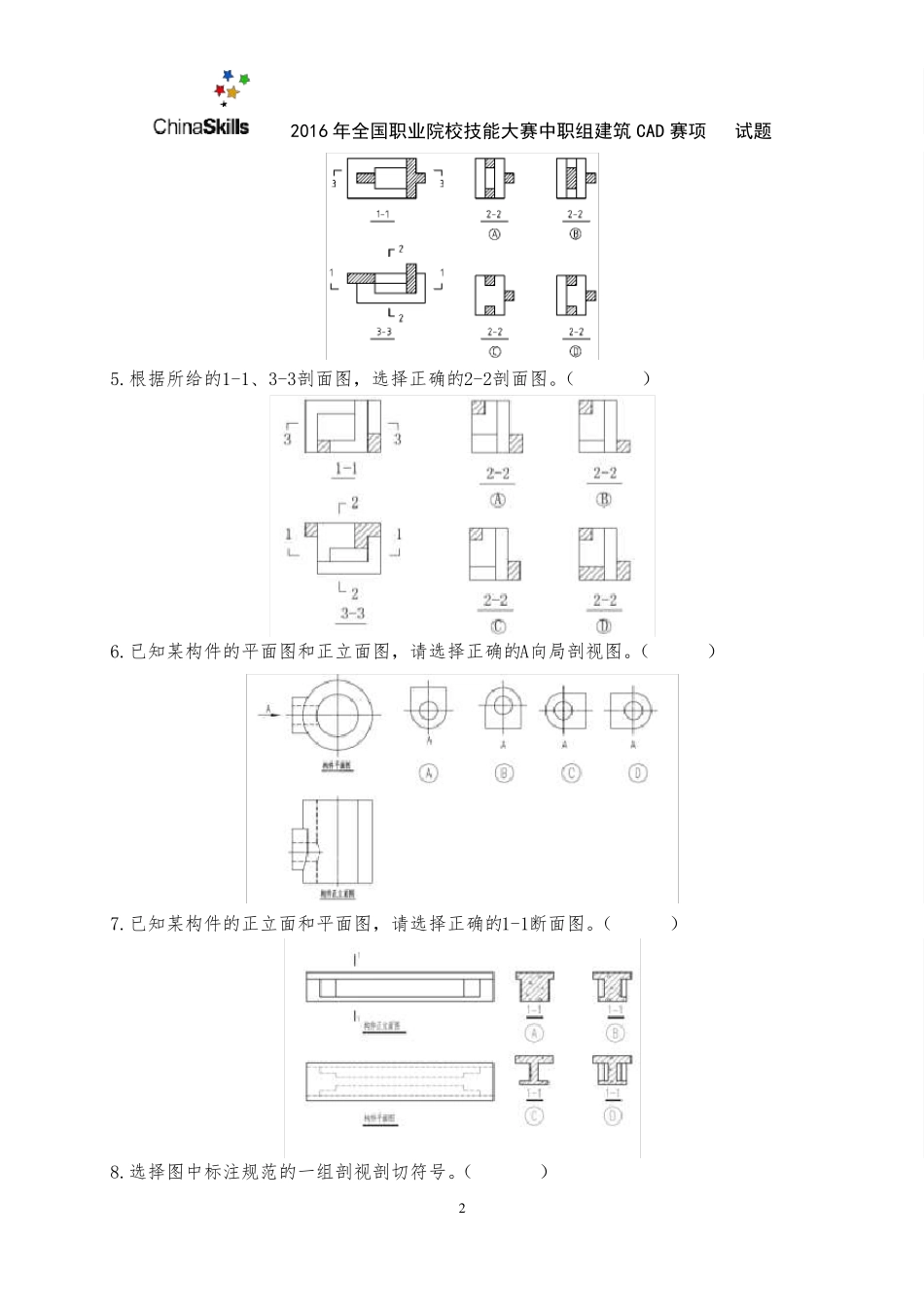

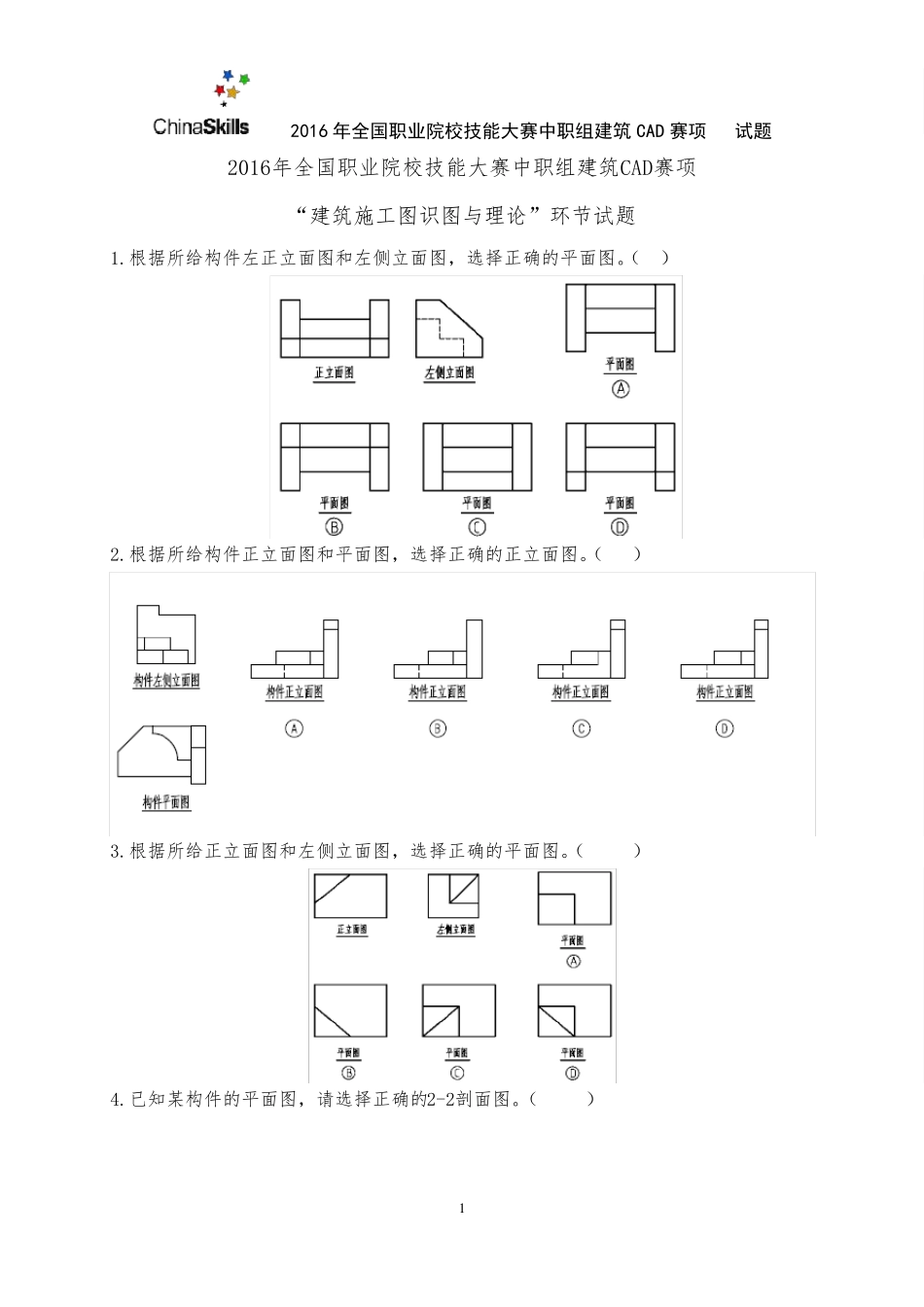

2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 1 2016年全国职业院校技能大赛中职组建筑CAD赛项 “建筑施工图识图与理论”环节试题 1.根据所给构件左正立面图和左侧立面图，选择正确的平面图。（ ） 2.根据所给构件正立面图和平面图，选择正确的正立面图。（ ） 3.根据所给正立面图和左侧立面图，选择正确的平面图。（ ） 4.已知某构件的平面图，请选择正确的2-2剖面图。（ ） 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 2 5.根据所给的1-1、3-3剖面图，选择正确的2-2剖面图。（ ） 6.已知某构件的平面图和正立面图，请选择正确的A向局剖视图。（ ） 7.已知某构件的正立面和平面图，请选择正确的1-1断面图。（ ） 8.选择图中标注规范的一组剖视剖切符号。（ ） 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 3 9.请选择关于散水构造详图说法正确的一项。（ ） A.建施 2 中的9 号详图 B.建施 9 中的2 号详图 C.建施 1 中的9 号详图 D.建施 9 中的1 号详图 10.下列图例在总图中表示坑槽正确的一项。（ ） 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 4 11.如图所示基础形式为（ ）。 A. 独立基础 B. 条形基础 C.箱形基础 D. 筏形基础 12. 如图所示相邻基础净距不满足要求的为（ ）选项。 13.图中砖墙组砌方式哪种为一顺一丁式？（ ） 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 5 14.水平防潮层设置正确的是（ ）。 15.下图中板厚为( )。 16.如图楼板所示，该板 X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋？（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 6 A．X1 B．X2 C．两个方向均需配置 D．两个方向均无需配置 17.下图所示楼地面，面层做法和图最匹配的是（ ）。 A．木地板面层 B．缸砖面层 C．细石混凝土面层 D．水磨石面层 18.本图为某幼儿园楼梯踏步详图，请选择尺寸正确的一项。（ ） 19.某七层住宅楼无障碍出入口设计如下，图中数据表示不正确的是（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 7 20.某耐火等级为三级的学校建筑楼梯间设置不当的是（ ）。 21.图中开向公共走道的窗，其标高设计合理的一项是（ ）。 22.房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（ ）。 2016 ...
