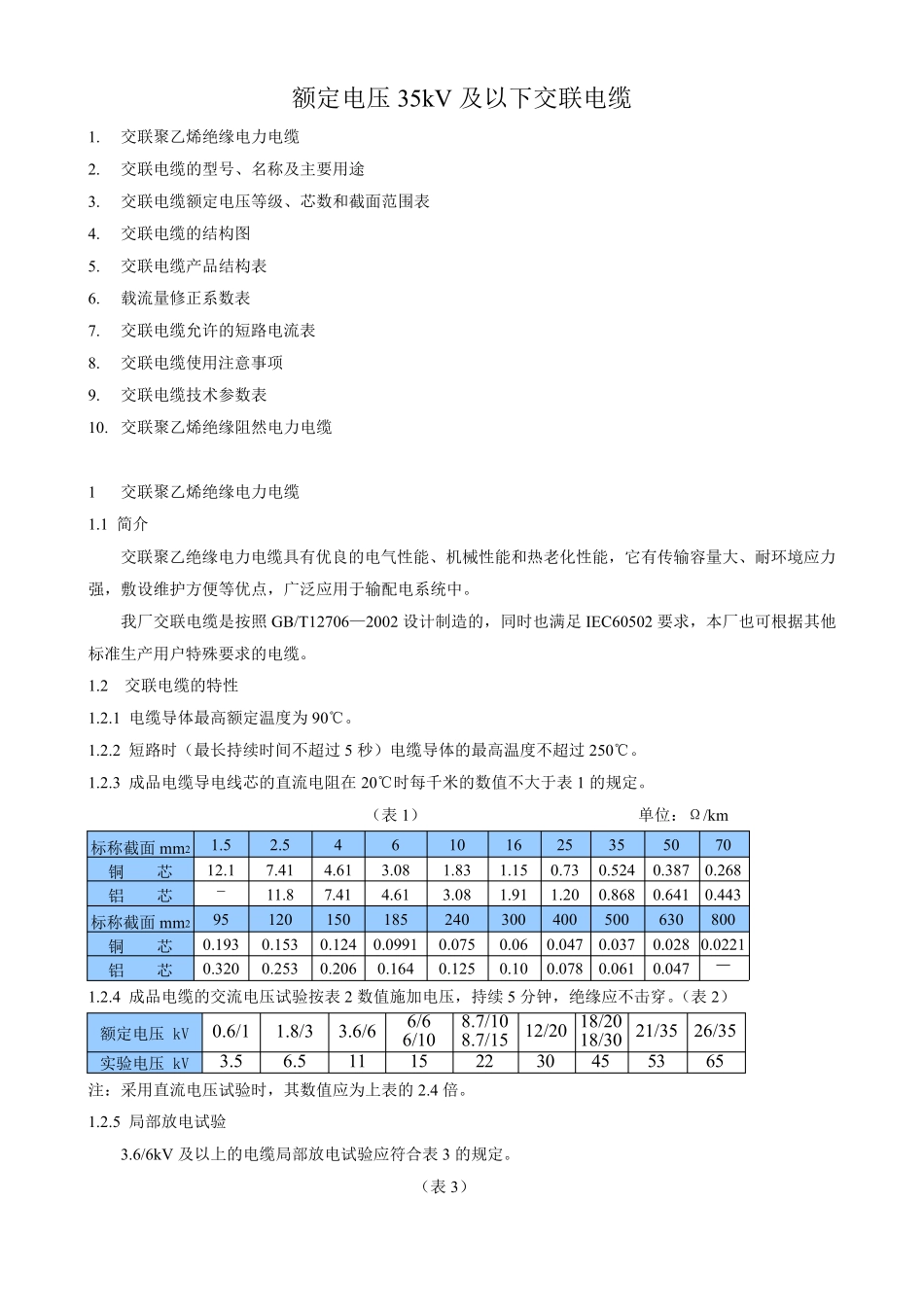

额 定 电 压 35kV 及 以 下 交 联 电 缆1.交 联 聚 乙 烯 绝 缘 电 力 电 缆2.交 联 电 缆 的 型 号 、 名 称 及 主 要 用 途3.交 联 电 缆 额 定 电 压 等 级 、 芯 数 和 截 面 范 围 表4.交 联 电 缆 的 结 构 图5.交 联 电 缆 产 品 结 构 表6.载 流 量 修 正 系 数 表7.交 联 电 缆 允 许 的 短 路 电 流 表8.交 联 电 缆 使 用 注 意 事 项9.交 联 电 缆 技 术 参 数 表10. 交 联 聚 乙 烯 绝 缘 阻 然 电 力 电 缆1交 联 聚 乙 烯 绝 缘 电 力 电 缆1.1 简 介交 联 聚 乙 绝 缘 电 力 电 缆 具 有 优 良 的 电 气 性 能 、 机 械 性 能 和 热 老 化 性 能 , 它 有 传 输 容 量 大 、 耐 环 境 应 力强 , 敷 设 维 护 方 便 等 优 点 , 广 泛 应 用 于 输 配 电 系 统 中 。我 厂 交 联 电 缆 是 按 照 GB/T12706— 2002 设 计 制 造 的 , 同 时 也 满 足 IEC60502 要 求 , 本 厂 也 可 根 据 其 他标 准 生 产 用 户 特 殊 要 求 的 电 缆 。1.2交 联 电 缆 的 特 性1.2.1 电 缆 导 体最高额 定 温度为90℃。1.2.2 短 路 时 (最长持续时 间不超过5 秒)电 缆 导 体的 最高温度不超过250℃。1.2.3 成品 电 缆 导 电 线芯 的 直流 电 阻 在20℃时 每千米的 数 值不大 于 表 1 的 规定 。(表 1)单位:Ω/km标 称 截 面 m m 21.52.546101625355070铜芯12.17.414.613.081.831.150.730.5240.3870.268铝芯-11.87.414.613.081.911.200.8680.6410.443标 称 截 面 m m 295120150185240300400500630800铜芯0.1930.1530.1240.09910.0750.060.0470.0370.028 0.0221铝芯0.3200.2530.2060.1640.1250.100.0780.0610.047-1.2.4 成品 电 缆 的 交 流 电 压 试验按 表 2 数 值施加电 压 , 持续5 分钟, 绝 缘 应 不击穿。(表 2)额 定 电 压kV0.6/11.8/33.6/66/66/108.7/108.7/1512/20 18/2018/30 21/3526/35实验电 压kV3.56.511152230455365注 :采用 直流 电 压 试验时 , 其 数 值应 为上表 的 2.4 倍。1.2.5 局部放电 试验3.6/6kV 及 以 上的 电 缆 局部放电 试验应 符合...
