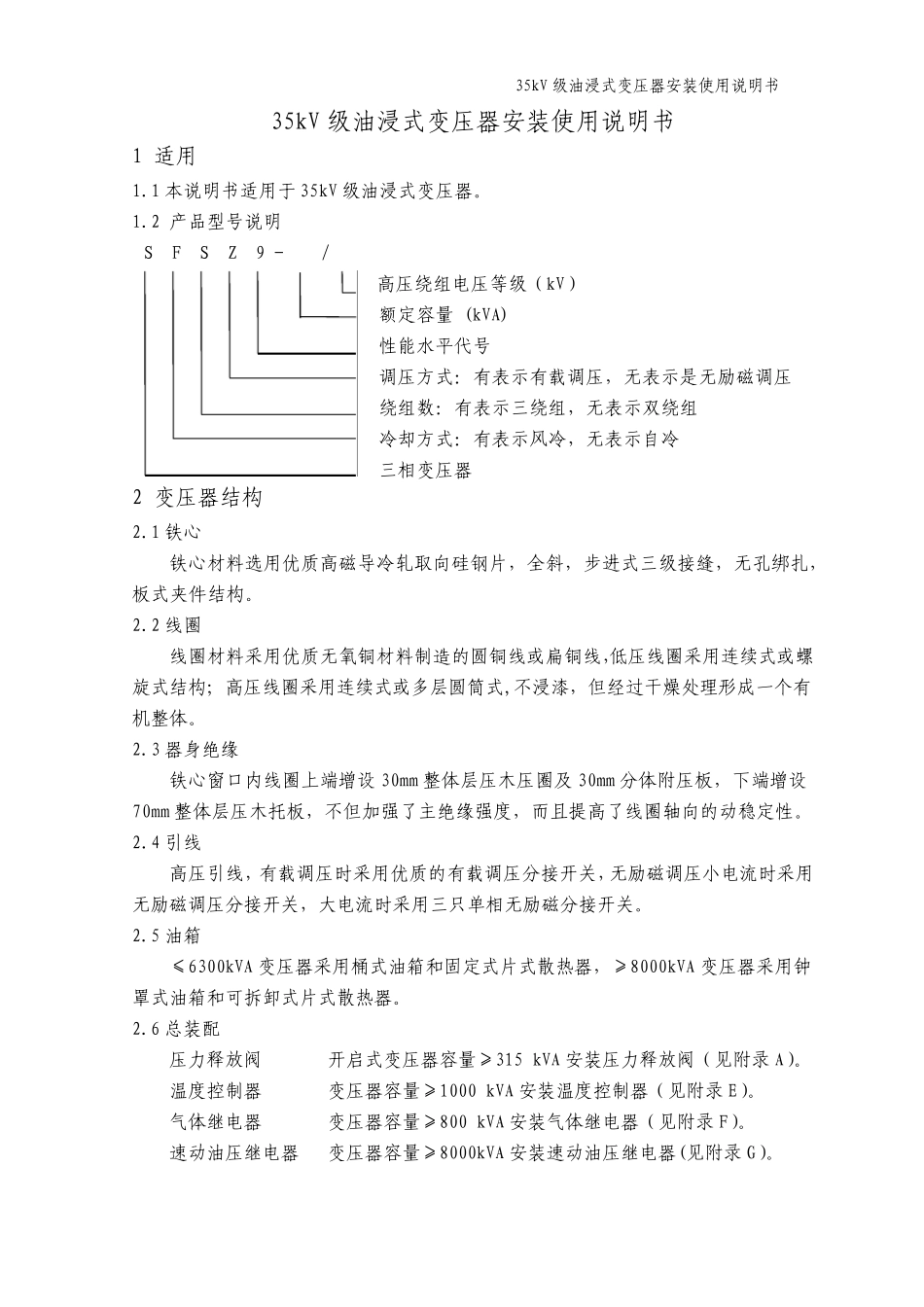

35kV 级油浸式变压器安装使用说明书OZB.469.504安装使用说明书-35kV 级油浸式变压器中电电气集团江苏中电输配电设备有限公司35kV 级油浸式变压器安装使用说明书目录35kV 级油浸式变压器安装使用说明书1.适用范围………………………………………………12.变压器结构简介………………………………………13.运输……………………………………………………24.验收……………………………………………………25.存放……………………………………………………26.安装变压器……………………………………………27.变压器投入运行………………………………………58.变压器投入运行后的注意事项……………………5附 录组件使用说明A.压力释放阀……………………………………………6B.分接开关………………………………………………8C.套管……………………………………………………14D.吸湿器…………………………………………………15E.温度控制器……………………………………………16F.气体继电器型………………………………………18G.SYJ-50型速动油压继电器 …………………………20H.指针式油位计…………………………………………2235kV 级油浸式变压器安装使用说明书35kV 级油浸式变压器安装使用说明书1 适用范围1.1 本说明书适用于35kV 级油浸式变压器。1.2 产品型号说明SFSZ9 - □ / □高压绕组电压等级(kV)额定容量 (kVA)性能水平代号调压方式:有表示有载调压,无表示是无励磁调压绕组数:有表示三绕组,无表示双绕组冷却方式:有表示风冷,无表示自冷三相变压器2 变压器结构简介2.1 铁心铁心材料选用优质高磁导冷轧取向硅钢片,全斜,步进式三级接缝,无孔绑扎,板式夹件结构。2.2 线圈线圈材料采用优质无氧铜材料制造的圆铜线或扁铜线,低压线圈采用连续式或螺旋式结构;高压线圈采用连续式或多层圆筒式,不浸漆,但经过干燥处理形成一个有机整体。2.3 器身绝缘铁心窗口内线圈上端增设 30mm 整体层压木压圈及 30mm 分体附压板,下端增设70mm 整体层压木托板,不但加强了主绝缘强度,而且提高了线圈轴向的动稳定性。2.4 引线高压引线,有载调压时采用优质的有载调压分接开关,无励磁调压小电流时采用无励磁调压分接开关,大电流时采用三只单相无励磁分接开关。2.5 油箱≤6300kVA 变压器采用桶式油箱和固定式片式散热器,≥8000kVA 变压器采用钟罩式油箱和可拆卸式片式散热器。2.6 总装配压力释放阀开启式变压...
