35kV送电线路部分施工图设计内容深度

35kV送电线路部分施工图设计内容深度_第1页
1/9
35kV送电线路部分施工图设计内容深度_第2页
2/9
35kV送电线路部分施工图设计内容深度_第3页
3/9

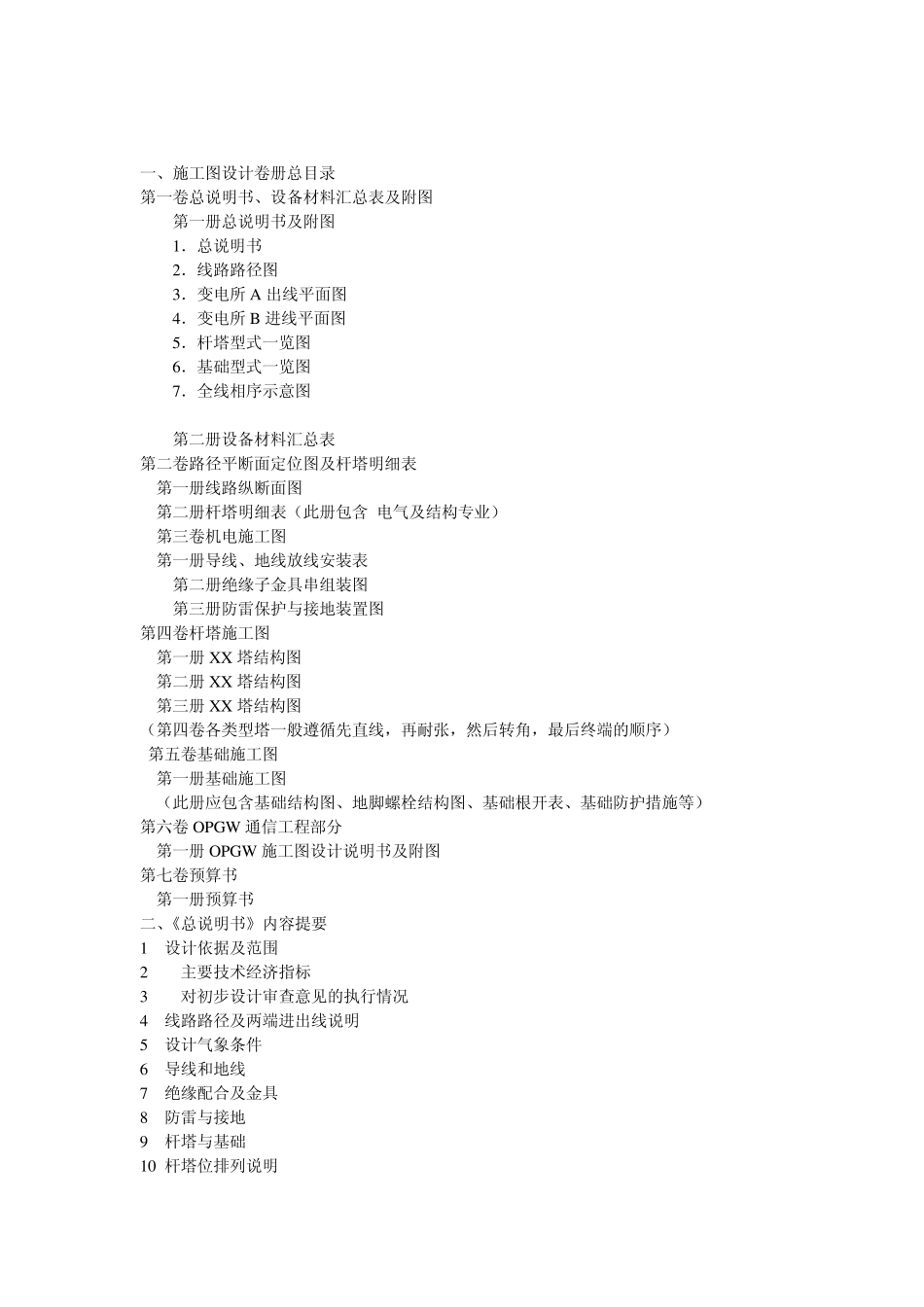

35kV 送电线路部分 施工图设计内容深度 目 录 一、施工图设计卷册总目录 二、(总说明书)内容提要 三、(总说明书)编写深度参考 四、(材料汇总表)内容提要 五、(通信保护说明书)内容提要 六、(OPGW 通信工程说明书)内容提要 七、(OPGW 通信工程设计说明书)编写深度参考 一、施工图设计卷册总目录 第一卷总说明书、设备材料汇总表及附图 第一册总说明书及附图 1.总说明书 2.线路路径图 3.变电所 A 出线平面图 4.变电所 B 进线平面图 5.杆塔型式一览图 6.基础型式一览图 7.全线相序示意图 第二册设备材料汇总表 第二卷路径平断面定位图及杆塔明细表 第一册线路纵断面图 第二册杆塔明细表(此册包含 电气及结构专业) 第三卷机电施工图 第一册导线、地线放线安装表 第二册绝缘子金具串组装图 第三册防雷保护与接地装置图 第四卷杆塔施工图 第一册 XX塔结构图 第二册 XX塔结构图 第三册 XX塔结构图 (第四卷各类型塔一般遵循先直线,再耐张,然后转角,最后终端的顺序) 第五卷基础施工图 第一册基础施工图 (此册应包含基础结构图、地脚螺栓结构图、基础根开表、基础防护措施等) 第六卷 OPGW 通信工程部分 第一册 OPGW 施工图设计说明书及附图 第七卷预算书 第一册预算书 二、《总说明书》内容提要 1 设计依据及范围 2 主要技术经济指标 3 对初步设计审查意见的执行情况 4 线路路径及两端进出线说明 5 设计气象条件 6 导线和地线 7 绝缘配合及金具 8 防雷与接地 9 杆塔与基础 10 杆塔位排列说明 1 1 架线施工注意事项及简要说明 1 2 杆塔及基础施工要求及简要说明 附件:1 .初步设计审查纪要 2 .路径协议批复文件 3 .主管部门重要指示、签定的其他协议文件 1 设计依据及范围 1 .1 设计依据 三、《总说明书》编写深度参考 (1 )初步设计审查意见 (2 )本工程初步设计文件 明确采用的规程 1 .2 设计范围 2 .主要技术经济指标 2 .1 线路概况 1 )起迄点 2 )电压等级 3 )回路数 4 )线路长度 5 )曲折系数 6 )中性点接地方式 7 )地形分布 8 )设计气象条件 9 )导、地线型号 1 0 )污区划分 1 1 )绝缘子 1 2 )杆塔 1 3 )基础 2.2 主要经济指标 项目 指标 推荐方案指标 1 导线 2 地线 3 绝缘子 4 金具 5 铁塔钢材 6 混凝土 7 基础钢材 8 接地 备注: 2.3 经济指标 1)线路总投资...
