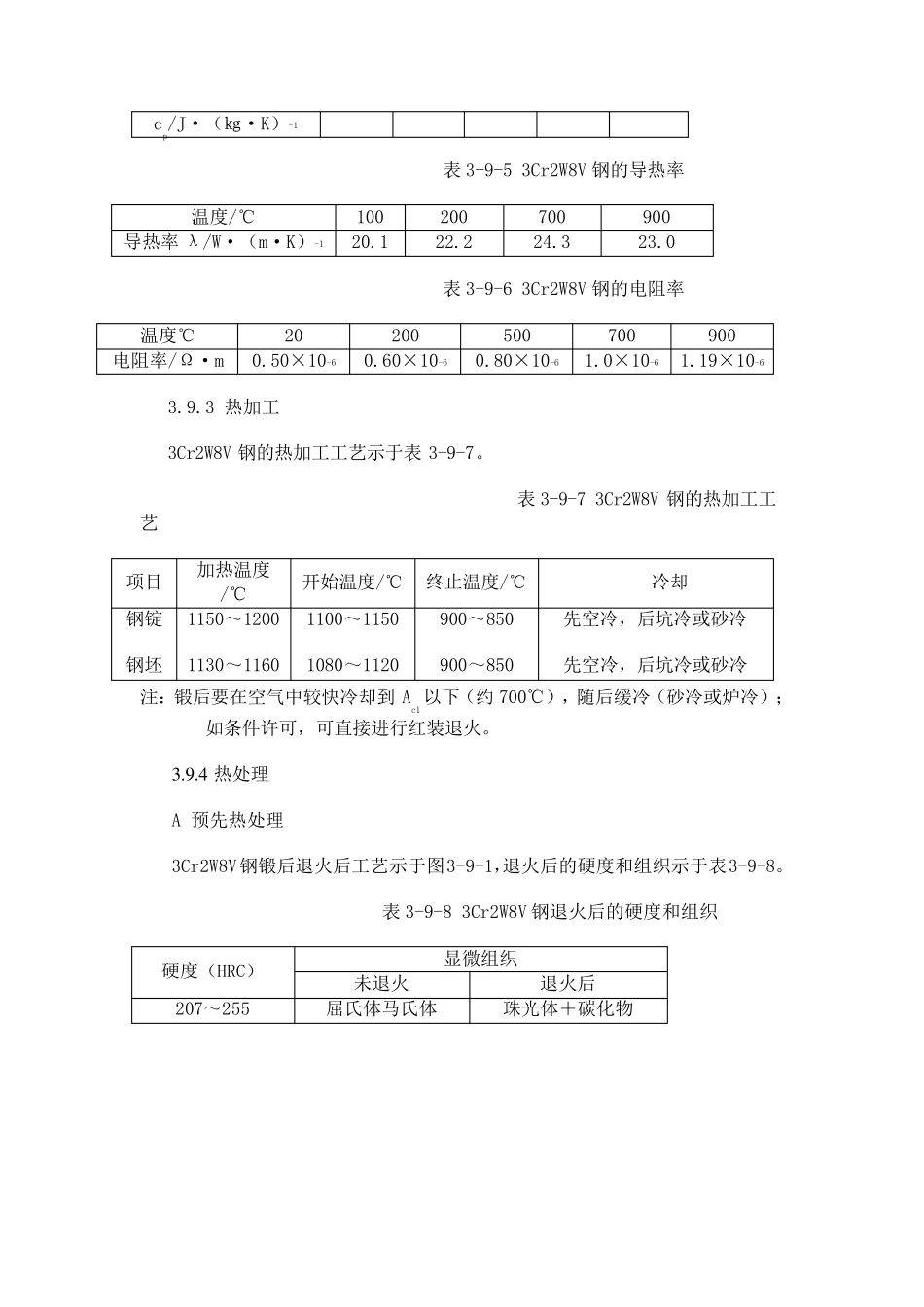

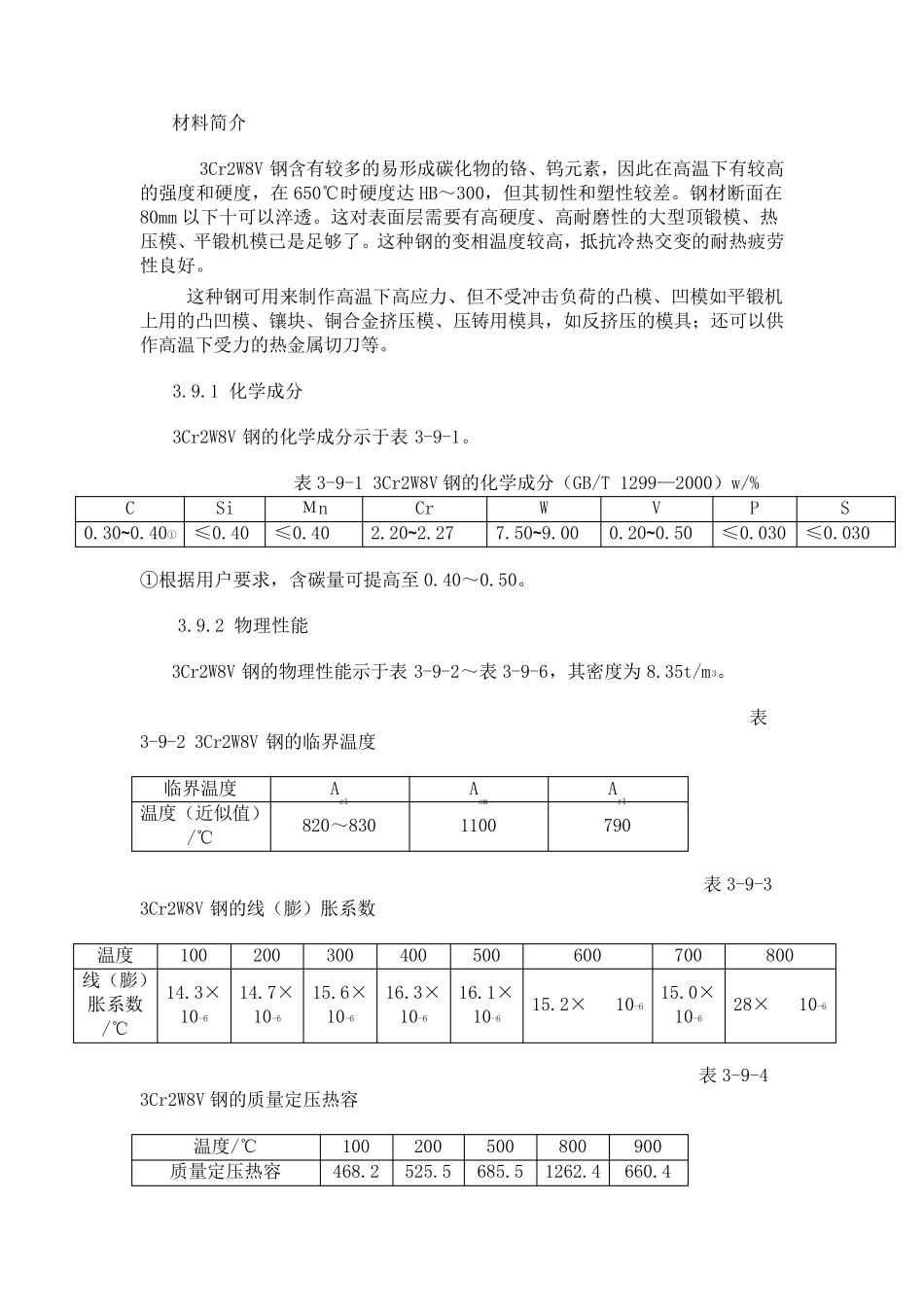

材 料 简 介 3Cr2W8V 钢 含 有 较 多 的 易 形 成 碳 化 物 的 铬 、 钨 元 素 ， 因 此 在 高 温 下 有 较 高的 强 度 和 硬 度 ， 在 650℃ 时 硬 度 达 HB～ 300， 但 其 韧 性 和 塑 性 较 差 。 钢 材 断 面 在80mm 以 下 十 可 以 淬 透 。 这 对 表 面 层 需 要 有 高 硬 度 、 高 耐 磨 性 的 大 型 顶 锻 模 、 热压 模 、 平 锻 机 模 已 是 足 够 了 。 这 种 钢 的 变 相 温 度 较 高 ， 抵 抗 冷 热 交 变 的 耐 热 疲 劳性 良 好 。 这 种 钢 可 用 来 制 作 高 温 下 高 应 力 、 但 不 受 冲 击 负 荷 的 凸 模 、 凹 模 如 平 锻 机上 用 的 凸 凹 模 、 镶 块 、 铜 合 金 挤 压 模 、 压 铸 用 模 具 ， 如 反 挤 压 的 模 具 ； 还 可 以 供作 高 温 下 受 力 的 热 金 属 切 刀 等 。 3.9.1 化 学 成 分 3Cr2W8V 钢 的 化 学 成 分 示 于 表3-9-1。 表 3-9-1 3Cr2W8V 钢 的 化 学 成 分 （ GB/T 1299— 2000） w/% C Si Μ n Cr W V P S 0.30~0.40① ≤ 0.40 ≤ 0.40 2.20~2.27 7.50~9.00 0.20~0.50 ≤ 0.030 ≤ 0.030 ① 根 据 用 户 要 求， 含 碳 量可 提高 至0.40～ 0.50。 3.9.2 物 理性 能 3Cr2W8V 钢 的 物 理性 能示 于 表3-9-2～ 表 3-9-6， 其 密度 为8.35t/m3。 表3-9-2 3Cr2W8V 钢 的 临界温 度 临界温 度 Ac1 Acm Ar1 温 度 （ 近似值）/℃ 820～ 830 1100 790 表 3-9-3 3Cr2W8V 钢 的 线（ 膨） 胀系数 温 度 100 200 300 400 500 600 700 800 线（ 膨）胀系数/℃ 14.3× 10-6 14.7× 10-6 15.6× 10-6 16.3× 10-6 16.1× 10-6 15.2× 10-6 15.0× 10-6 28× 10-6 表 3-9-4 3Cr2W8V 钢 的 质量定压 热 容 温 度 /℃ 100 200 500 800 900 质量定压 热 容468.2 525.5 685.5 1262.4 660.4 cp/J·（㎏·K）-1 表 3-9-5 3Cr2W8V 钢的导热率 温度/℃ 100 200 700 900 导热率 λ/W·（m·K）-1 20.1 22.2 24.3 23.0 表 3-9-6 3Cr2W8V 钢的电阻率 温度℃ 20 200 500 700 900 电阻率/Ω·m 0.50...
