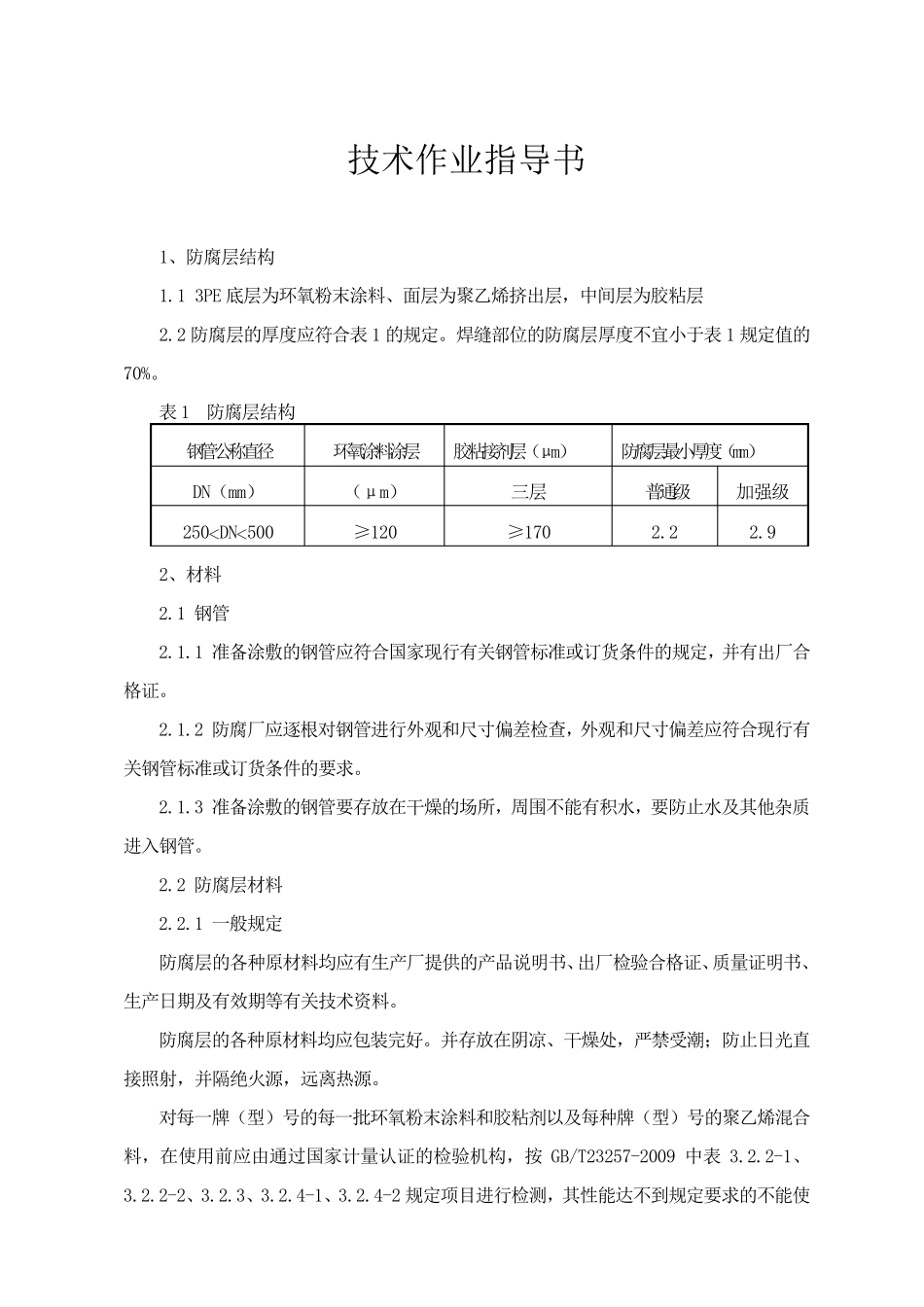

技术作业指导书 1、防腐层结构 1.1 3PE 底层为环氧粉末涂料、面层为聚乙烯挤出层,中间层为胶粘层 2.2 防腐层的厚度应符合表1 的规定。焊缝部位的防腐层厚度不宜小于表1 规定值的70%。 表1 防腐层结构 钢管公称直径 环氧涂料涂层 胶粘接剂层(μm) 防腐层最小厚度(mm) DN(mm) (μm) 三层 普通级 加强级 250DN500 ≥120 ≥170 2.2 2.9 2、材料 2.1 钢管 2.1.1 准备涂敷的钢管应符合国家现行有关钢管标准或订货条件的规定,并有出厂合格证。 2.1.2 防腐厂应逐根对钢管进行外观和尺寸偏差检查,外观和尺寸偏差应符合现行有关钢管标准或订货条件的要求。 2.1.3 准备涂敷的钢管要存放在干燥的场所,周围不能有积水,要防止水及其他杂质进入钢管。 2.2 防腐层材料 2.2.1 一般规定 防腐层的各种原材料均应有生产厂提供的产品说明书、出厂检验合格证、质量证明书、生产日期及有效期等有关技术资料。 防腐层的各种原材料均应包装完好。并存放在阴凉、干燥处,严禁受潮;防止日光直接照射,并隔绝 火 源 ,远 离 热 源 。 对每 一牌 (型 )号 的每 一批 环氧粉末涂料和胶粘剂以 及每 种牌 (型 )号 的聚乙烯混 合料,在使 用 前 应由 通过 国家计 量认 证的检验机 构,按GB/T23257-2009 中表3.2.2-1、3.2.2-2、3.2.3、3.2.4-1、3.2.4-2 规定项 目 进行检测 ,其性 能达 不到 规定要求的不能使 用 。 2.2.2 环 氧 粉 末 环 氧 粉 末 涂 料 的 质 量 应 符 合 GB/T23257-2009 中 表 3.2.2-1 的 规 定 , 熔 结 环 氧 涂 层 的性 能 应 符 合 GB/T23257-2009 中 表 3.2.2-2 的 规 定 。 对 每 一 生 产 批 ( 不 超 过 20 吨 ) 环 氧 粉末 涂 料 , 均 应 按 照 GB/T23257-2009 中 表 3.2.2-1、 3.2.2-2 的 规 定 进 行 质 量 复 验 。 2.2.3 胶 粘 剂 3PE 结 构 中 , 胶 粘 剂 的 性 能 应 符 合 GB/T23257-2009 中 表 3.2.3 的 规 定 。 2.2.4 聚 乙 烯 聚 乙 烯 专 用 料 及 压 制 片 材 的 性 能 应 符 合 GB/T23257-2009 中 表 3.2.4-1、 3.2.4-2 的 规定 。对 每 一 批( 不 超 过 500 吨 )聚 乙 烯 专 用 料 ,应 按 GB/T23257-2009 中 表 3.2.4-1 及 3.2.4-2规 定 的 第 1、 2...
