3系列手动比例换向阀

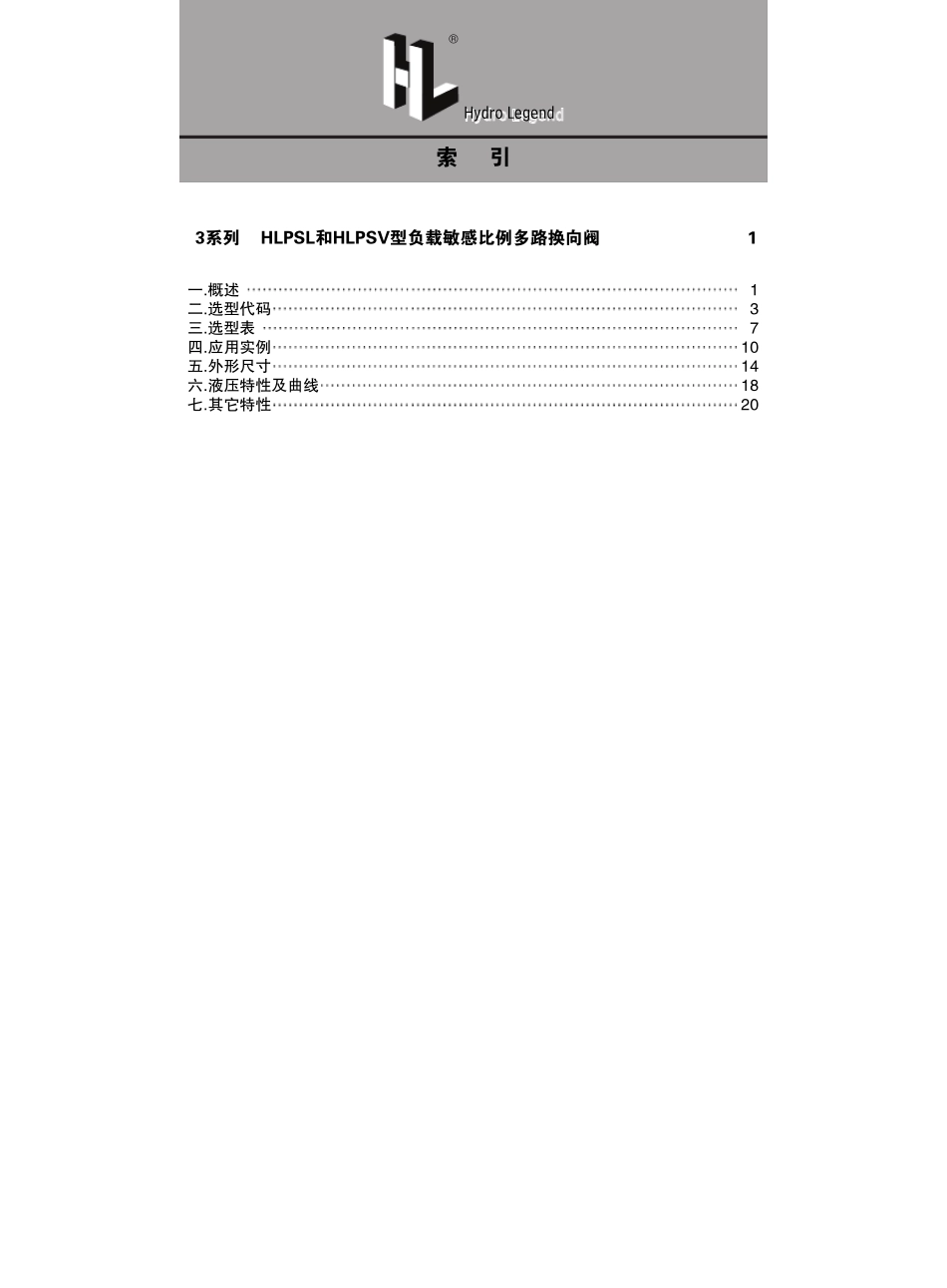

3系列手动比例换向阀_第1页
1/21

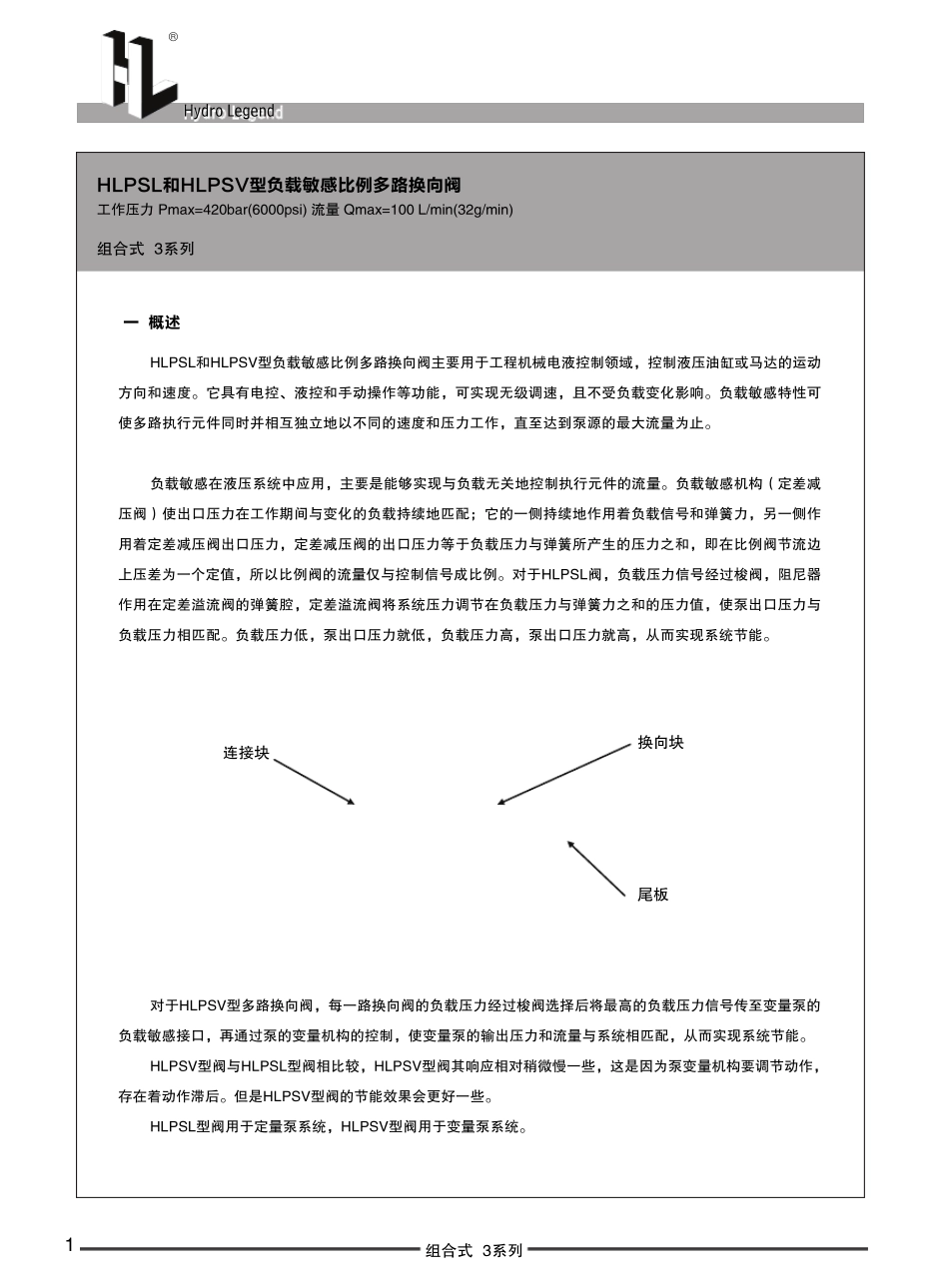

3系列手动比例换向阀_第2页
2/21

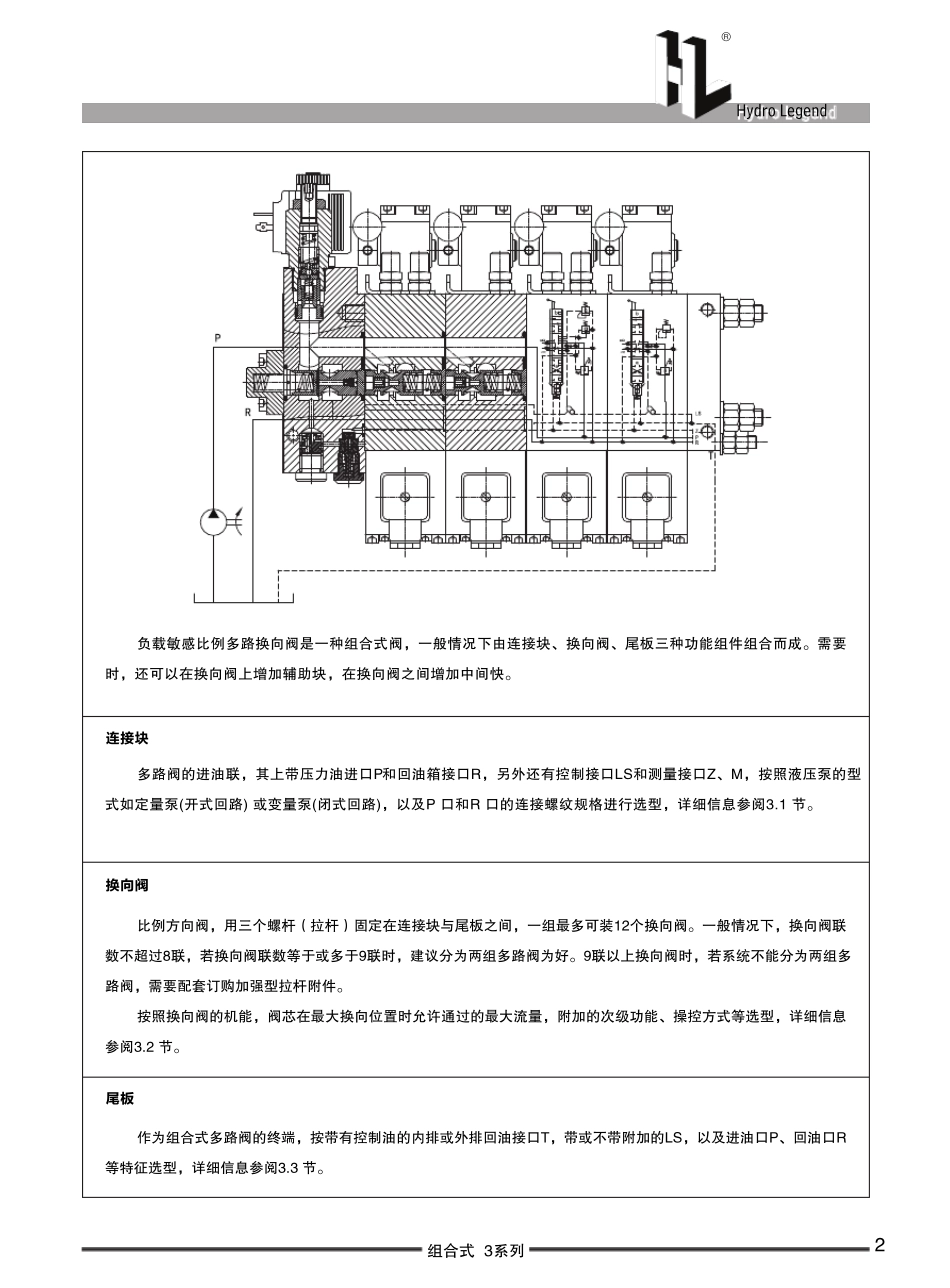

3系列手动比例换向阀_第3页
3/21
Hydro Legend®索 引3系列HLPSL和HLPSV型负载敏感比例多路换向阀1一.概述二.选型代码三.选型表四.应用实例五.外形尺寸六.液压特性及曲线七.其它特性13710141820Hydro Legend®工作压力 Pmax=420bar(6000psi) 流量 Qmax=100 L/min(32g/min)HLPSL和HLPSV型负载敏感比例多路换向阀主要用于工程机械电液控制领域,控制液压油缸或马达的运动方向和速度。它具有电控、液控和手动操作等功能,可实现无级调速,且不受负载变化影响。负载敏感特性可使多路执行元件同时并相互独立地以不同的速度和压力工作,直至达到泵源的最大流量为止。负载敏感在液压系统中应用,主要是能够实现与负载无关地控制执行元件的流量。负载敏感机构(定差减压阀)使出口压力在工作期间与变化的负载持续地匹配;它的一侧持续地作用着负载信号和弹簧力,另一侧作用着定差减压阀出口压力,定差减压阀的出口压力等于负载压力与弹簧所产生的压力之和,即在比例阀节流边上压差为一个定值,所以比例阀的流量仅与控制信号成比例。对于HLPSL阀,负载压力信号经过梭阀,阻尼器作用在定差溢流阀的弹簧腔,定差溢流阀将系统压力调节在负载压力与弹簧力之和的压力值,使泵出口压力与负载压力相匹配。负载压力低,泵出口压力就低,负载压力高,泵出口压力就高,从而实现系统节能。对于HLPSV型多路换向阀,每一路换向阀的负载压力经过梭阀选择后将最高的负载压力信号传至变量泵的负载敏感接口,再通过泵的变量机构的控制,使变量泵的输出压力和流量与系统相匹配,从而实现系统节能。HLPSV型阀与HLPSL型阀相比较 ,HLPSV型阀其 响应相对稍 微 慢 一些 ,这 是因 为泵变量机构要调节动作,存 在着动作滞 后。但 是HLPSV型阀的节能效 果 会 更 好 一些 。HLPSL型阀用于定量泵系统,HLPSV型阀用于变量泵系统。HLPSL和HLPSV型负载敏感比例多路换向阀组 合 式 3系列组 合 式 3系列1一 概述换向块连 接块尾 板 Hydro Legend®负载敏感比例多路换向阀是一种组合式阀,一般情况下由连接块、换向阀、尾板三种功能组件组合而成。需要时,还可以在换向阀上增加辅助块,在换向阀之间增加中间快。 多路阀的进油联,其上带压力油进口P 和回油箱接口R,另外还有控制接口LS和测量接口Z、M,按照液压泵的型式如定量泵(开式回路) 或变量泵(闭式回路),以及P 口和R 口的连接螺纹规格进行选型,详细信息参阅3.1 节。 比例方向阀,用三个螺杆(拉杆)固定在连接块与尾板之间...
