3蓄电池的工作原理与特性

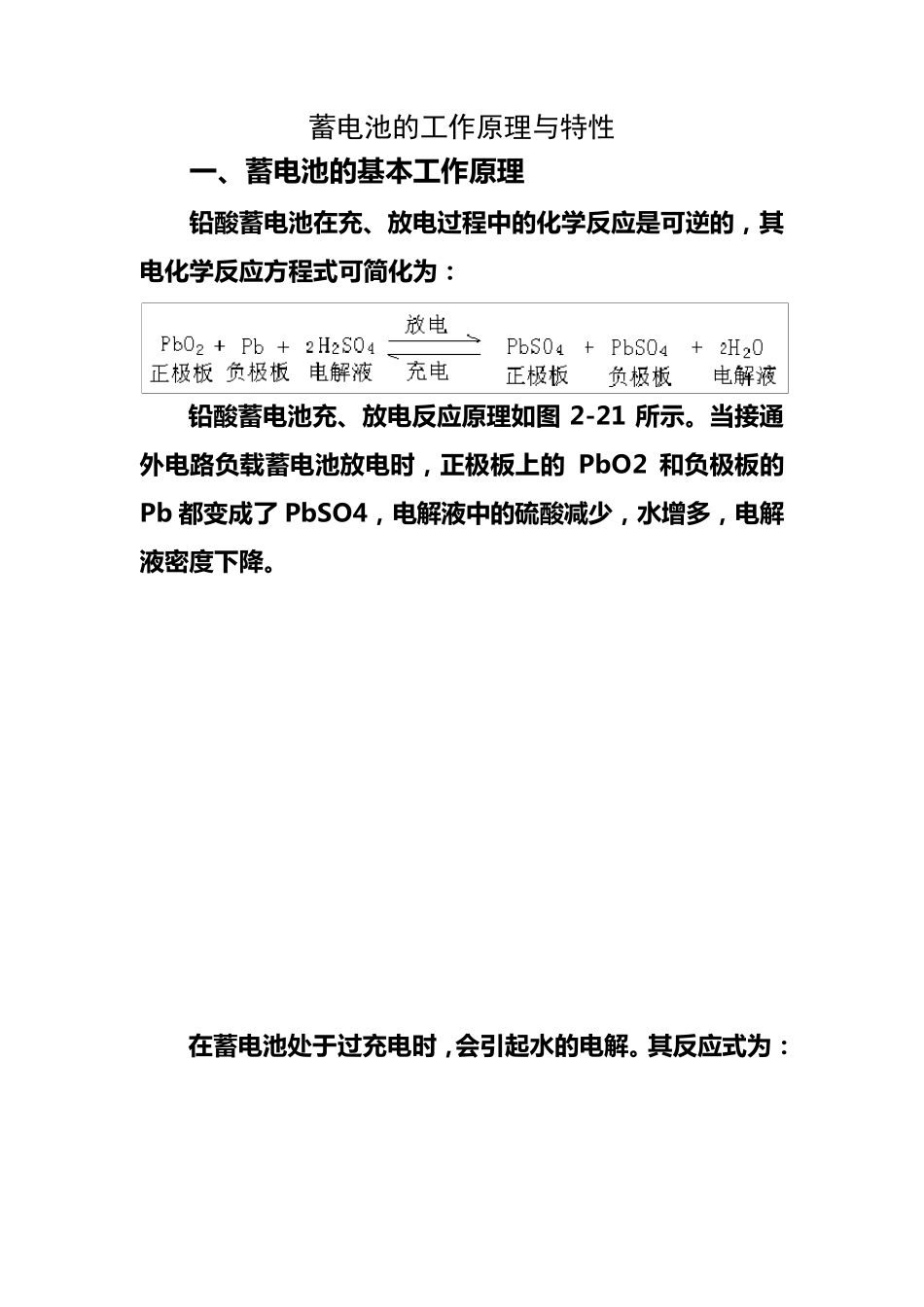

蓄电池的工作原理与特性 一 、蓄电池的基本工作原理 铅酸蓄电池在充、放电过程中的化学反应是可逆的，其电化学反应方程式可简化为： 铅酸蓄电池充、放电反应原理如图 2-21 所示。当接通外电路负载蓄电池放电时，正极板上的 PbO2 和负极板的Pb 都变成了 PbSO4，电解液中的硫酸减少，水增多，电解液密度下降。 在蓄电池处于过充电时，会引起水的电解。其反应式为： 二 、 蓄 电 池 的 工 作 特 性 1.静 止 电 动 势 蓄 电 池 处 于 静 止 状 态 （ 不 充 电 也 不 放 电 ） 时 ， 正 、 负 极板 间 的 电 位 差 （ 即 开 路 电 压 ） 称 为 静 止 电 动 势 。 1. 静 止 电 动 势 及 基 本 电 特 性 (1)静 止 电 动 势 Ej： 蓄 电 池 处 于 静 止 状 态 时 ， 正 负 极 板 之间 的 电 位 差 称 为 静 止 电 动 势 。 (2)开 路 电 压 ： 理 论 上 ， 开 路 状 态 下 的 端 电 压 并 不 等 于 蓄电 池 的 电 动 势 。 但 是 ， 开 路 电 压 在 数 值 上 很 接 近 蓄 电 池 的 静止 电 动 势 ， 可 以 用 开 路 电 压 代 替 静 止 电 动 势 。 一 般 规 定 铅 蓄 电 池 的 额 定 开 路 电 压 为 2.0V。 开 路 电 压 （ 静 止 电 动 势 ） 公 式 1)当 温 度 为 25℃时 ： Es=0.84+ρ25℃（ V） 式 中 ： Es—静 止 电 动 势 (V) 0.84—温 度 换 算 系 数 ρ25℃-- 25℃时 的 电 解 液 密 度 (g/cm3) 汽 车 用 蓄 电 池 的 电 解 液 密 度 一 般 在 1.12-1.30g/cm3之间 ， 因 此 ES=1.97～ 2.15（ V） 2)当 温 度 不 为 25℃时 ， 密 度 修 正 为 ： ρ25℃=ρ+β(t-25) 式 中 ： ρ—实 测 密 度 (g/cm3) β — 密度的温度换算系数。数值为0.00075g/cm3. 含 义 为 ： 电 解 液 温 升1 ℃ ， 密 度 下 降0.00075g/cm3. t—实测温 度 (℃) (3)蓄电 池端电 压的 测量 端电 压包括开路电 压、放电 电 压和充电 电 压，取决于蓄电 池的 工作状况。 1)开路电 压： 在发电 机未正常工作时测量的 蓄电 池端电压为 开路电 压。 一般为 12V。 2)充电 电 压： 在发电 机正常工作时测量的 蓄电 池端电 ...
