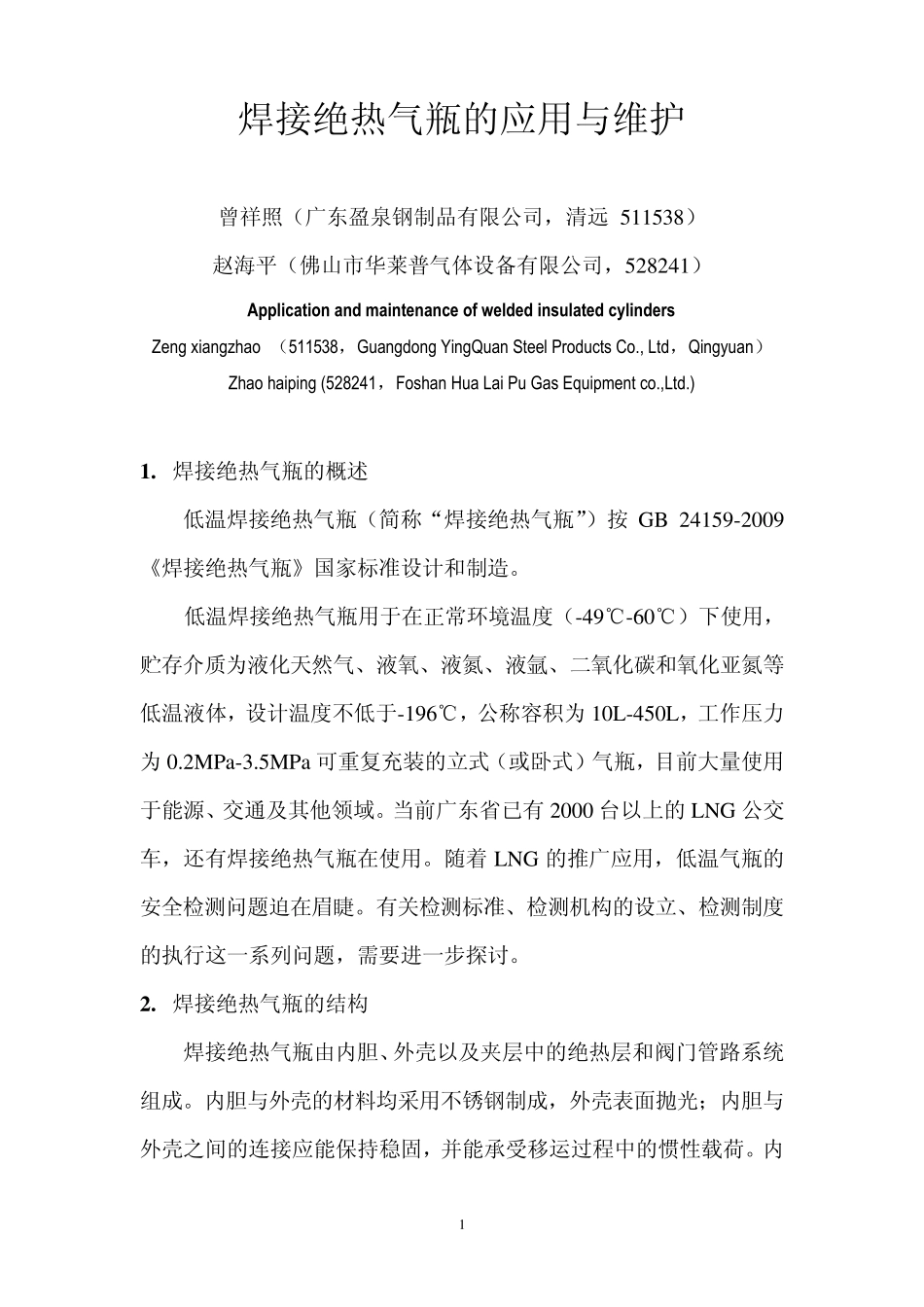

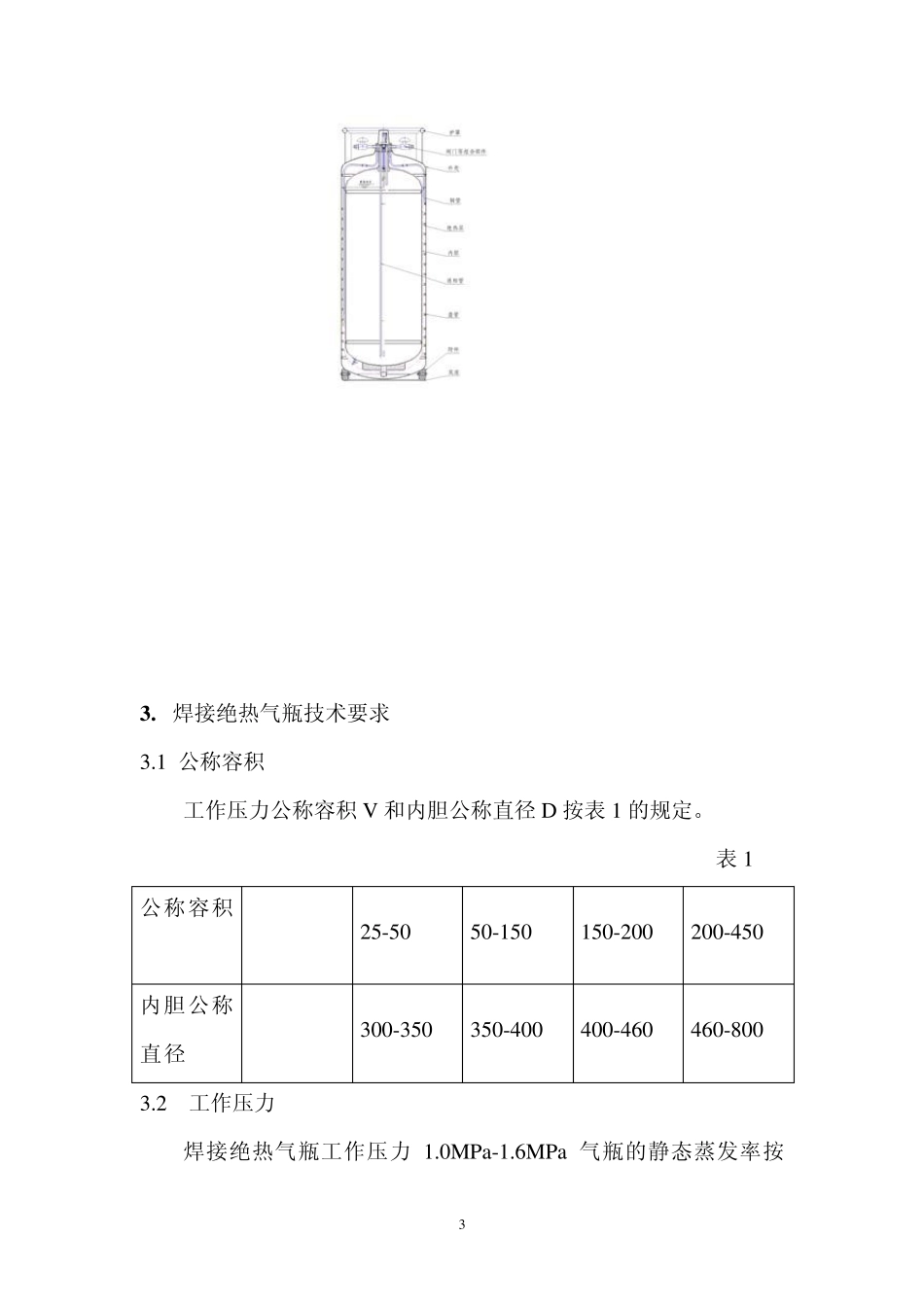

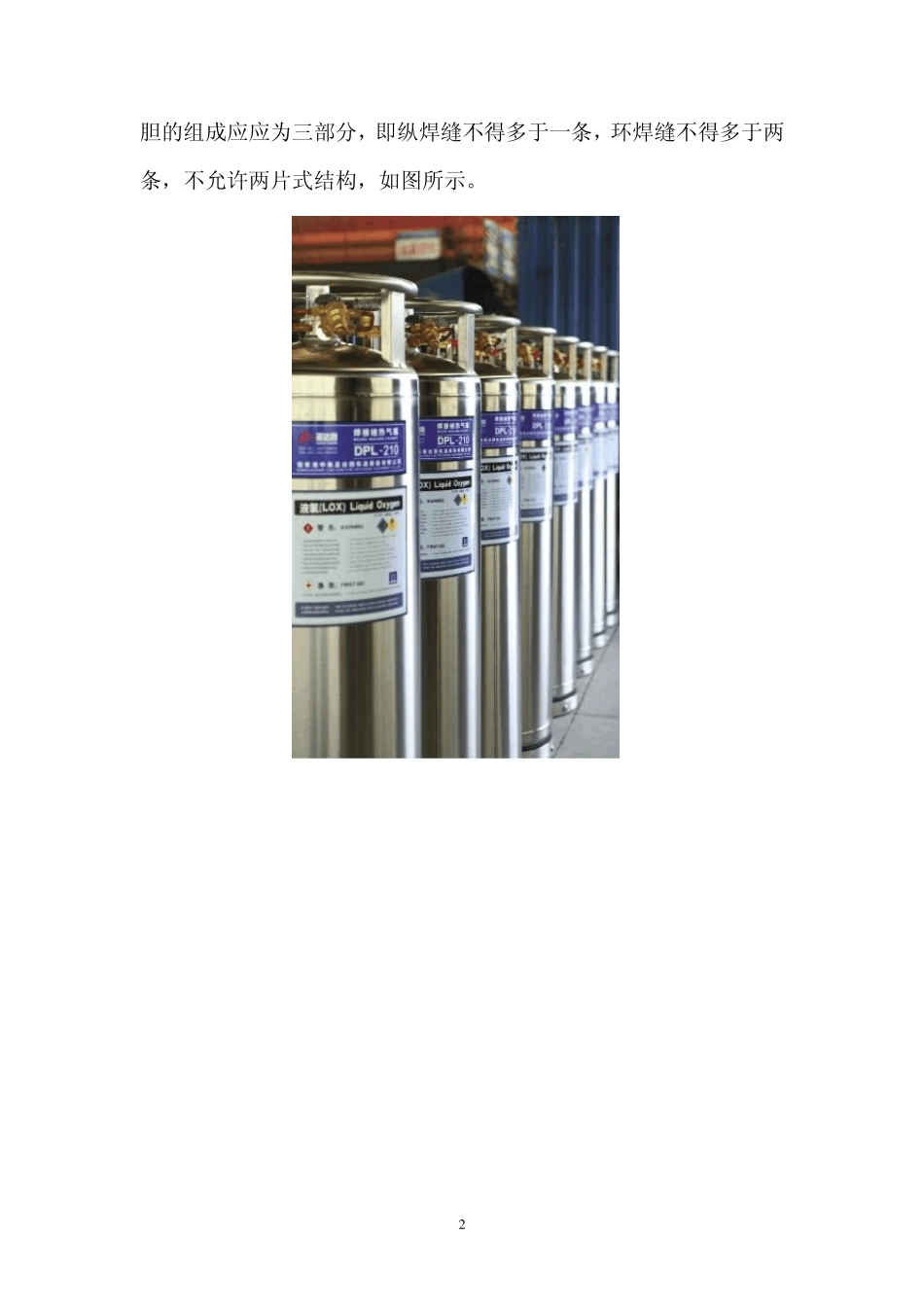

1 焊接绝热气瓶的应用与维护 曾祥照（广东盈泉钢制品有限公司，清远 511538） 赵海平（佛山市华莱普气体设备有限公司，528241） Application and maintenance of welded insulated cylinders Zeng xiangzhao （511538，Guangdong YingQuan Steel Products Co., Ltd，Qingyuan） Zhao haiping (528241，Foshan Hua Lai Pu Gas Equipment co.,Ltd.) 1 . 焊接绝热气瓶的概述 低温焊接绝热气瓶（简称“焊接绝热气瓶”）按 GB 24159-2009《焊接绝热气瓶》国家标准设计和制造。 低温焊接绝热气瓶用于在正常环境温度（-49℃-60℃）下使用，贮存介质为液化天然气、液氧、液氮、液氩、二氧化碳和氧化亚氮等低温液体，设计温度不低于-196℃，公称容积为 10L-450L，工作压力为 0.2MPa-3.5MPa可重复充装的立式（或卧式）气瓶，目前大量使用于能源、交通及其他领域。当前广东省已有2000 台以上的LNG 公交车，还有焊接绝热气瓶在使用。随着 LNG 的推广应用，低温气瓶的安全检测问题迫在眉睫。有关检测标准、检测机构的设立、检测制度的执行这一系列问题，需要进一步探讨。 2 . 焊接绝热气瓶的结构 焊接绝热气瓶由内胆、外壳以及夹层中的绝热层和阀门管路系统组成。内胆与外壳的材料均采用不锈钢制成，外壳表面抛光；内胆与外壳之间的连接应能保持稳固，并能承受移运过程中的惯性载荷。内 2 胆的组成应应为三部分，即纵焊缝不得多于一条，环焊缝不得多于两条，不允许两片式结构，如图所示。 3 3 . 焊接绝热气瓶技术要求 3.1 公称容积 工作压力公称容积V 和内胆公称直径D 按表1 的规定。 表1 公称容积V/L 10-25 25-50 50-150 150-200 200-450 内胆公称直径D/mm 220-300 300-350 350-400 400-460 460-800 3.2 工作压力 焊接绝热气瓶工作压力1.0MPa-1.6MPa 气瓶的静态蒸发率按 4 GB24159-2009 标准表2 的规定，其他工作压力的气瓶静态蒸发率设计图样规定。 气瓶内胆的壁厚计算压力为工作压力的2 倍，压力试验压力为工作压力的2 倍。 3.3 材料 材料采用不锈钢制成。 3.4 焊接无损检测 内胆和外壳的纵、环焊缝均采用氩弧焊焊接。 内胆纵、环缝经外观检测合格后应按要求进行无损检测。内胆纵、环焊缝按GB/T 17925或JB/T4730.2标准进行100%射线透照检测，射线透照按JB/T 4760.2进行，焊缝缺陷等级不低于Ⅱ级，射线透照焊缝质量为AB级。 3.5 表面质量及清洁度。 内胆及外壳...
