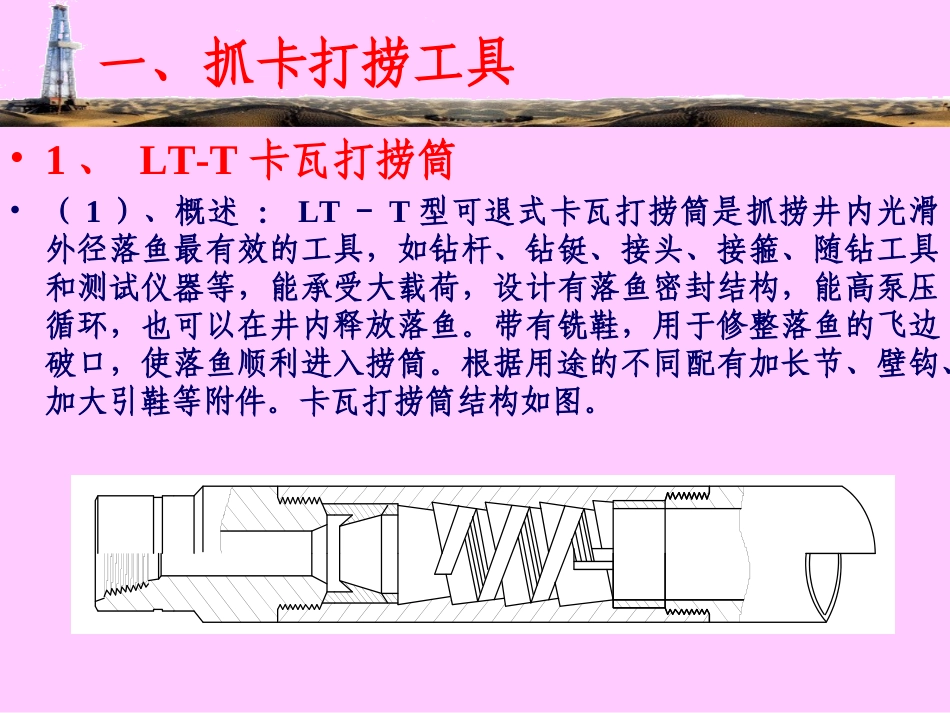

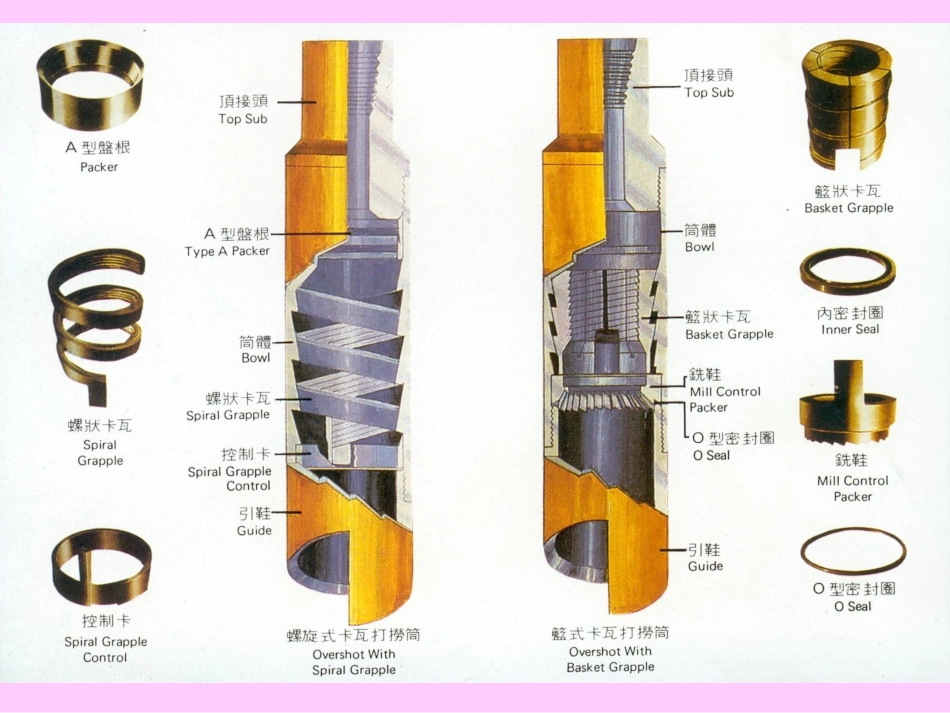

第四技术服务部常用打捞工具及工作原理•1、LT-T卡瓦打捞筒•(1)、概述:LT-T型可退式卡瓦打捞筒是抓捞井内光滑外径落鱼最有效的工具,如钻杆、钻铤、接头、接箍、随钻工具和测试仪器等,能承受大载荷,设计有落鱼密封结构,能高泵压循环,也可以在井内释放落鱼。带有铣鞋,用于修整落鱼的飞边破口,使落鱼顺利进入捞筒。根据用途的不同配有加长节、壁钩、加大引鞋等附件。卡瓦打捞筒结构如图。一、抓卡打捞工具•(2)、原理•每套卡瓦打捞筒的最大抓捞直径用螺旋卡瓦,如钻铤、接头、接箍、随钻工具等,通常有三种抓捞尺寸。篮状卡瓦是抓捞管身或小一级的钻具用,有数种抓捞尺寸,因落鱼直径减小之后再用螺旋卡瓦则使卡瓦剖面增厚,形成刚度太大,影响胀缩效果。抓捞时选用与落鱼外径相适合的一级卡瓦装入捞筒。用螺旋卡瓦时配用螺旋卡键和A行盘根,用篮状卡瓦时配密封控制环,每个密封控制环的内孔粘衬有和篮状卡瓦打捞尺寸配套的R行盘根,O型密封圈是通用件。上接头是筒体和捞柱的中间连接件,若打捞部位距鱼顶较远时,在筒体和上接头之间连接加长节。筒体的下部和引写连接。一、抓卡打捞工具•筒体带有特殊宽锯齿形内螺纹,它和卡瓦地锯齿形外螺纹配合,并约束卡瓦的胀大缩小,每种卡瓦打捞筒的筒体都能换装数种打捞尺寸的卡瓦。•螺旋卡瓦形似一个圆柱弹簧,锯齿形外螺纹与筒体配合,虽然螺距一致,但和筒体螺纹接触的工作面窄得多,内孔为多头锯齿形螺纹捞牙。篮状卡瓦形似花篮,为完整的锯齿行形螺纹与筒体的锯齿形内螺纹配合,内孔也是多头锯齿形螺纹捞牙。周向开有胀缩槽,似一个弹簧卡头。无论是螺旋卡瓦还是篮状卡瓦,受轴向压力后直径增大,受拉力后直径减小,它们的内外锯齿形螺纹均为左旋,顺时镇旋转是卸扣,这样就可以释放落鱼,卡瓦的胀大和缩小,是使落鱼能进入卡瓦并抱紧。一、抓卡打捞工具•(3)、使用•①、A型盘根必须装平到位,否则会形成上接头筒体的连接螺纹拧不到位,发生不密封或更为严重的事故。•②、当卡瓦、控制环(或螺旋卡键)、引鞋等和筒体组装好后,必须检查卡瓦在筒体内的行程,要求上下运动十分灵活。•③、打捞落鱼时,首先是旋转捞柱,使落鱼进入筒体,待落鱼和抓捞卡瓦接触应施加一定压力,强迫落鱼进入卡瓦,然后上提捞柱,落鱼即被抓住。•④、抓住落鱼后,应上提捞柱离开井底0.5~0.8m,猛刹车2~3次,检查落鱼是否抓牢,这样也能使落鱼抓得更紧,起钻时建议不要用转盘卸扣。•⑤、在井内释放落鱼时,应下放捞柱并施加一定压力,使卡瓦处于筒体的宽锯齿形螺纹大锥端,这样卡瓦和筒体就产生了间隙而松动,正转捞柱,井内落鱼即可释放。•⑥、在地面退出已捞住的落鱼时,应从井内起出落鱼后留一单根在捞筒上,在钻台上墩落鱼,允许时可将落鱼插入钻盘用大钳退出落鱼,亦可在钻台下用大链钳退出落鱼,若退出落鱼困难时,也可以送维修站用液压拆装工作台退出落鱼。一、抓卡打捞工具技术参数型号外径mm(in)螺旋卡瓦最大打捞尺寸mm(in)篮状卡瓦最大打捞尺寸mm(in)接头螺纹APILT-T8989(31/2)60(23/8)47.5(17/8)NC26LT-T9292(35/8)63.5(21/2)50.8(2)NC26LT-T102102(4)73(27/8)60.3(23/8)NC26LT-T105105(41/8)82.5(31/4)70.5(23/4)NC31LT-T111111(43/8)85.7(33/8)57.2(21/4)NC26LT-T117117(45/8)89(31/2)76(3)NC31LT-T127127(5)95(33/4)79.5(31/8)NC38LT-T133133(51/4)104.7(41/8)95(33/4)NC38LT-T140140(51/2)117.5(45/8)105(41/8)NC38LT-T143143(55/8)121(43/4)95(33/4)NC38LT-T152152(6)121(43/4)105(41/8)NC38LT-T162162(63/8)133.5(51/4)117.5(45/8)NC46LT-T168168(65/8)127(5)114(41/2)NC46LT-T178178(7)123.8(47/8)114.3(41/2)NC46LT-T187187(73/8)146(53/4)127(5)NC50LT-T194194(75/8)159(61/4)141(59/16)NC50LT-T200200(77/8)159(61/4)127(5)NC50LT-T206206(81/8)178(7)159(61/4))NC50LT-T213231(83/8)178(7)159(61/4)NC50LT-T219219(85/8)178(7)159(61/4)NC50LT-T225225(87/8)197(73/4)184(71/4)NC50LT-T232232(91/8)203(8)187(73/8)NC50LT-T238238(93/8)197(73/4)178(7)NC50LT-T241241(91/2)213(83/8)197(...
