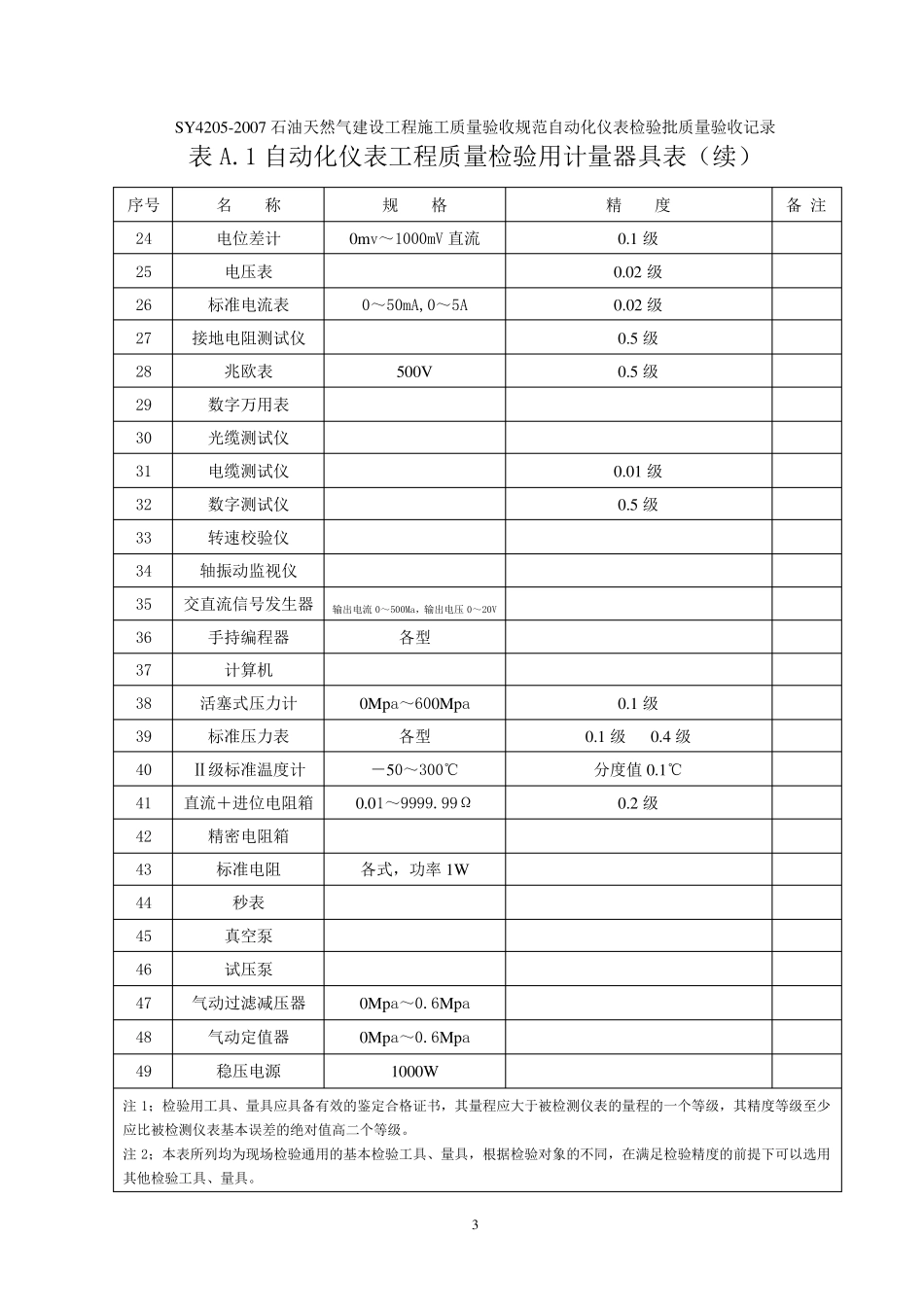

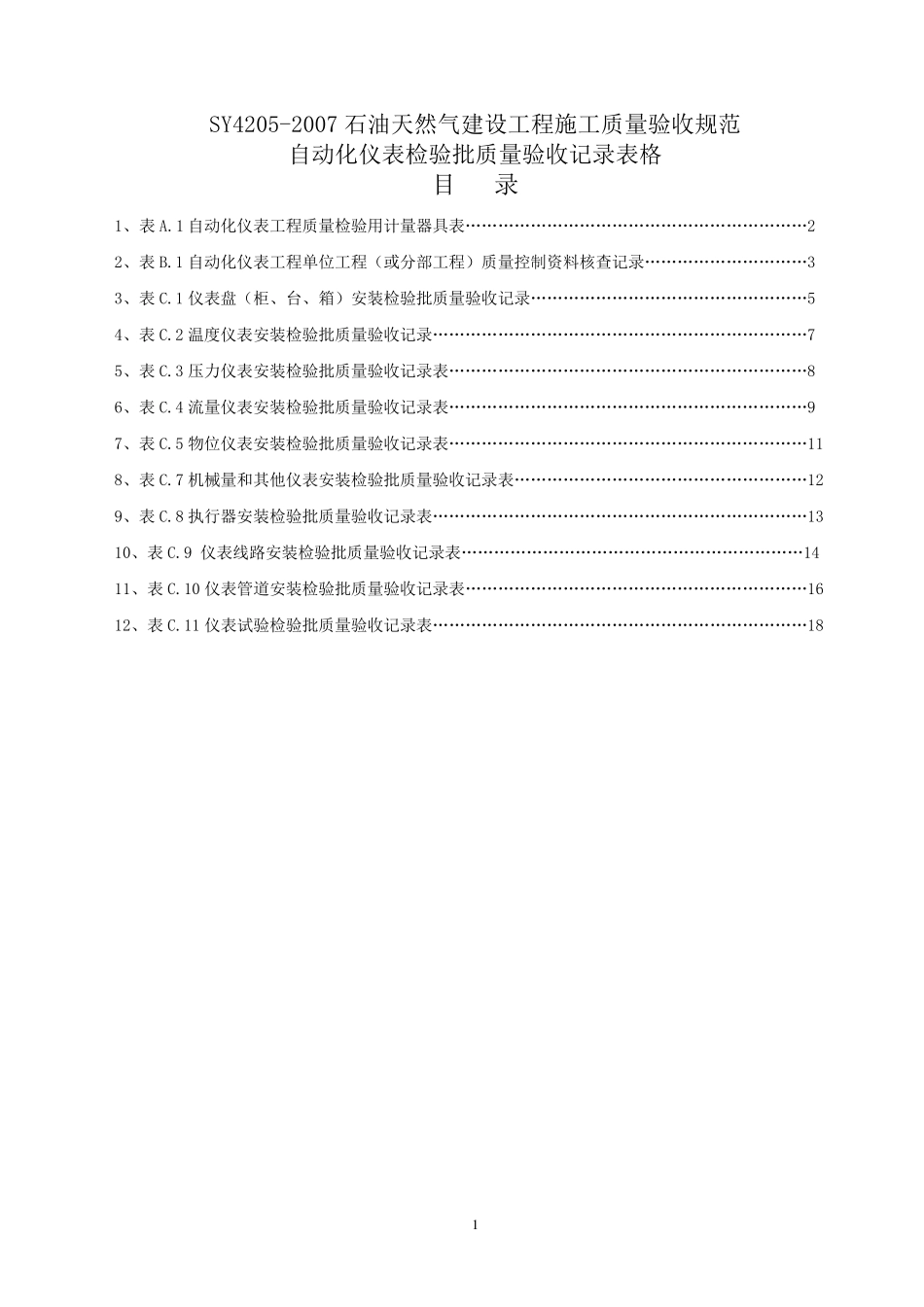

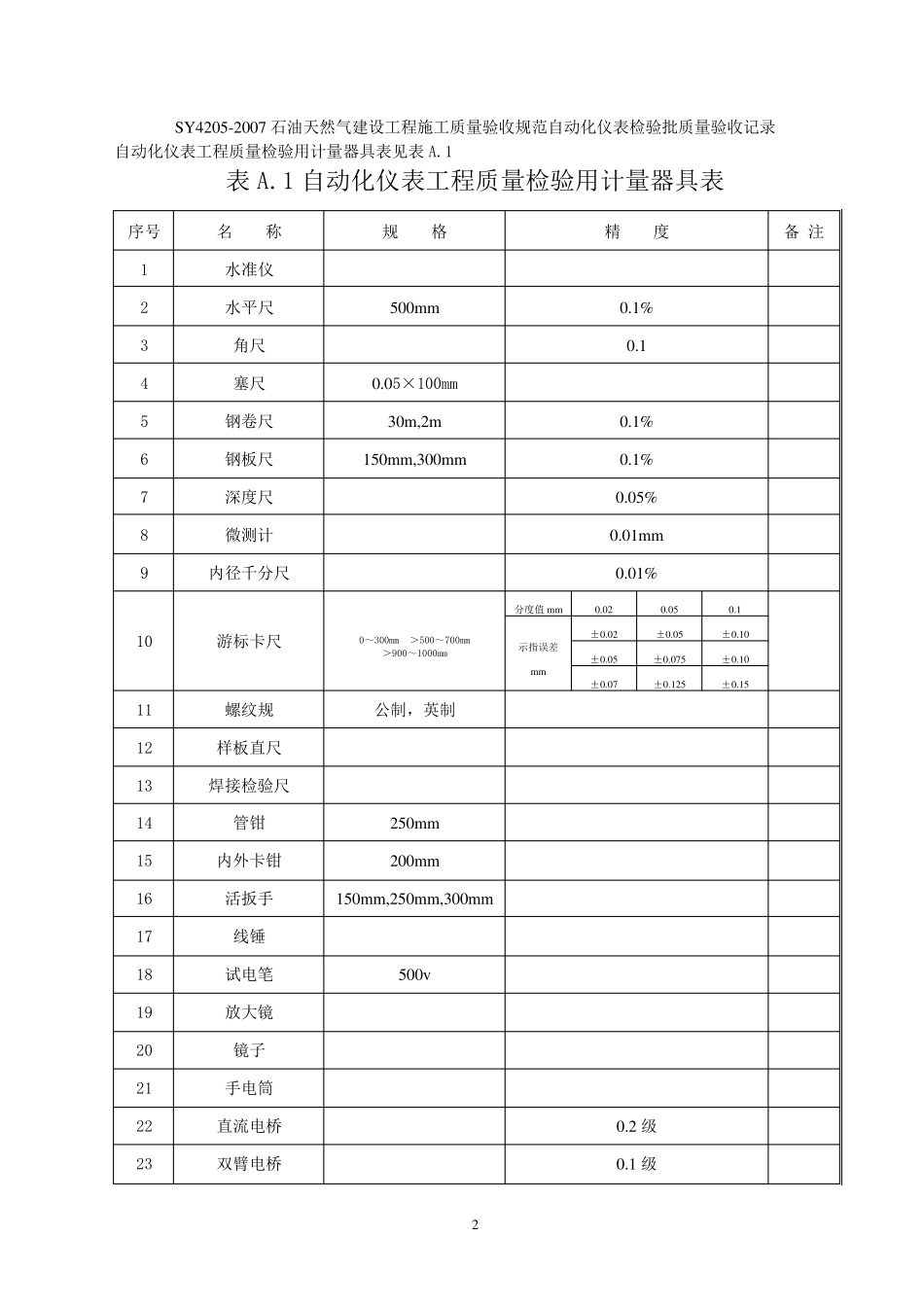

1 SY4205-2007 石油天然气建设工程施工质量验收规范 自动化仪表检验批质量验收记录表格 目 录 1、表A.1 自动化仪表工程质量检验用计量器具表………………………………………………………2 2、表B.1 自动化仪表工程单位工程（或分部工程）质量控制资料核查记录…………………………3 3、表C.1 仪表盘（柜、台、箱）安装检验批质量验收记录……………………………………………5 4、表C.2 温度仪表安装检验批质量验收记录……………………………………………………………7 5、表C.3 压力仪表安装检验批质量验收记录表…………………………………………………………8 6、表C.4 流量仪表安装检验批质量验收记录表…………………………………………………………9 7、表C.5 物位仪表安装检验批质量验收记录表…………………………………………………………11 8、表C.7 机械量和其他仪表安装检验批质量验收记录表………………………………………………12 9、表C.8 执行器安装检验批质量验收记录表……………………………………………………………13 10、表C.9 仪表线路安装检验批质量验收记录表………………………………………………………14 11、表C.10 仪表管道安装检验批质量验收记录表………………………………………………………16 12、表C.11 仪表试验检验批质量验收记录表……………………………………………………………18 2 SY4205-2007 石油天然气建设工程施工质量验收规范自动化仪表检验批质量验收记录 自动化仪表工程质量检验用计量器具表见表A.1 表A.1 自动化仪表工程质量检验用计量器具表 序号 名 称 规 格 精 度 备 注 1 水准仪 2 水平尺 500mm 0.1% 3 角尺 0.1 4 塞尺 0.05×100mm 5 钢卷尺 30m,2m 0.1% 6 钢板尺 150mm,300mm 0.1% 7 深度尺 0.05% 8 微测计 0.01mm 9 内径千分尺 0.01% 10 游标卡尺 0～300mm ＞500～700mm ＞900～1000mm 分度值mm 0.02 0.05 0.1 示指误差mm ±0.02 ±0.05 ±0.10 ±0.05 ±0.075 ±0.10 ±0.07 ±0.125 ±0.15 11 螺纹规 公制，英制 12 样板直尺 13 焊接检验尺 14 管钳 250mm 15 内外卡钳 200mm 16 活扳手 150mm,250mm,300mm 17 线锤 18 试电笔 500v 19 放大镜 20 镜子 21 手电筒 22 直流电桥 0.2 级 23 双臂电桥 0.1 级 3 SY4205-2007 石油天然气建设工程施工质量验...
