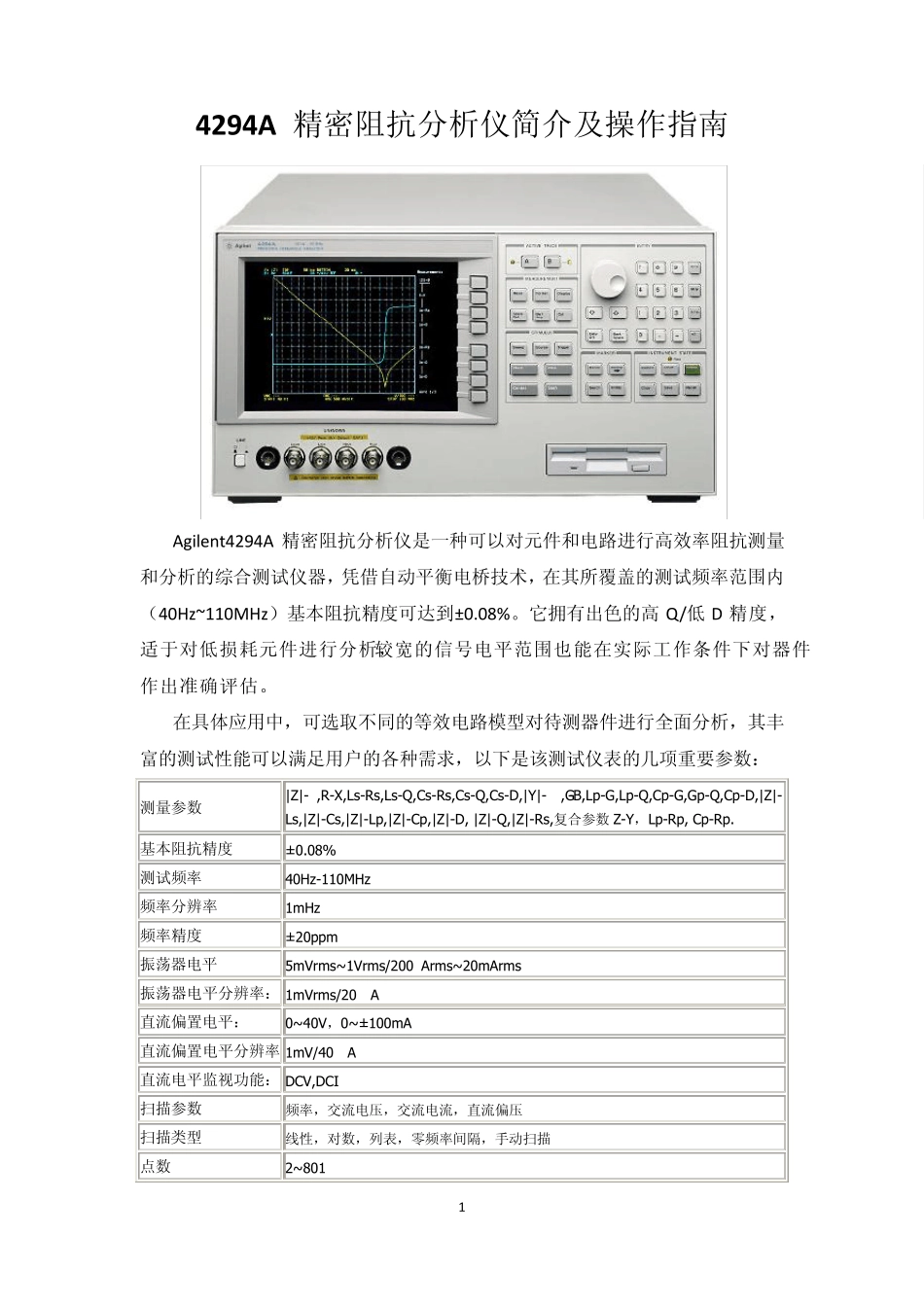

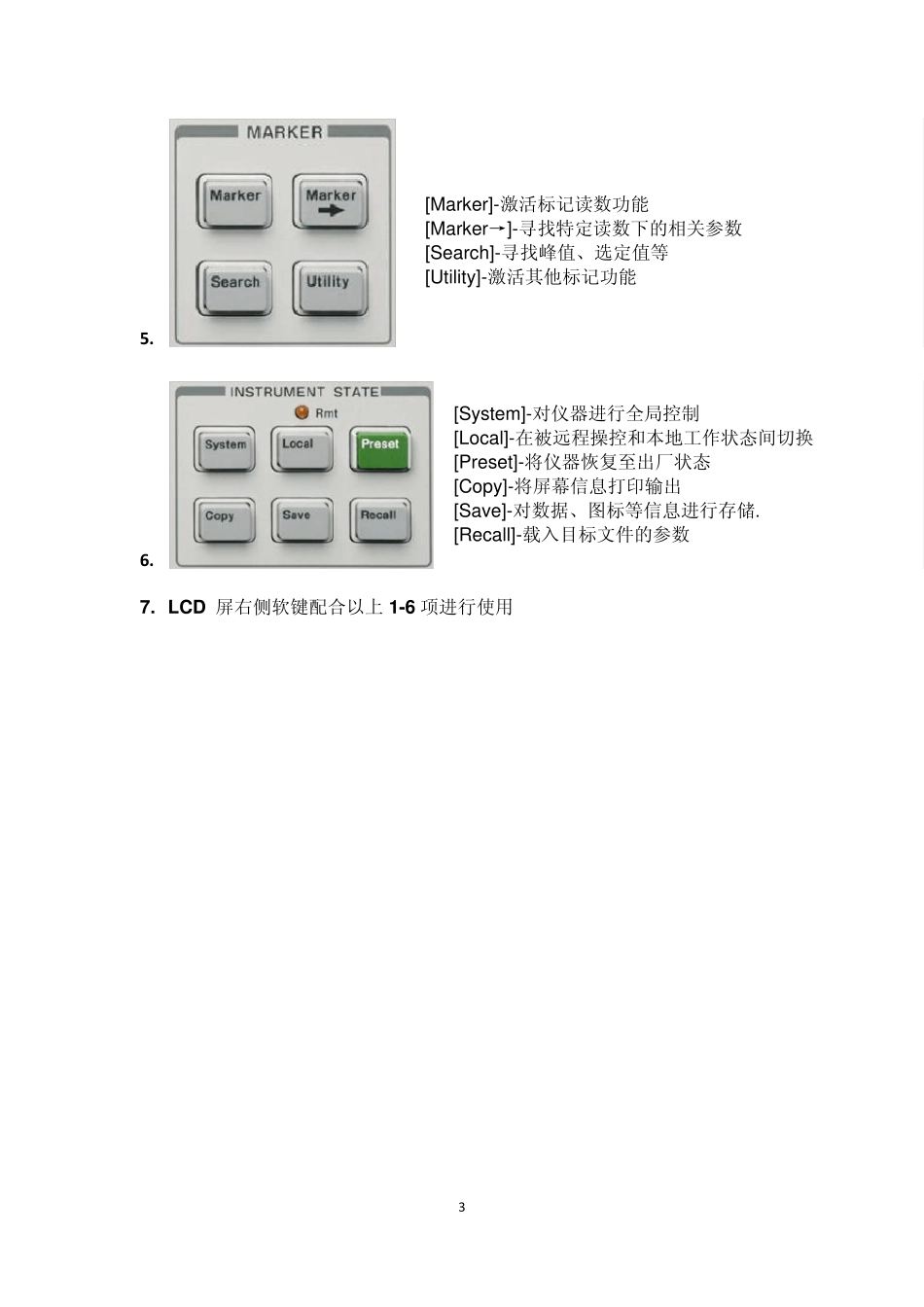

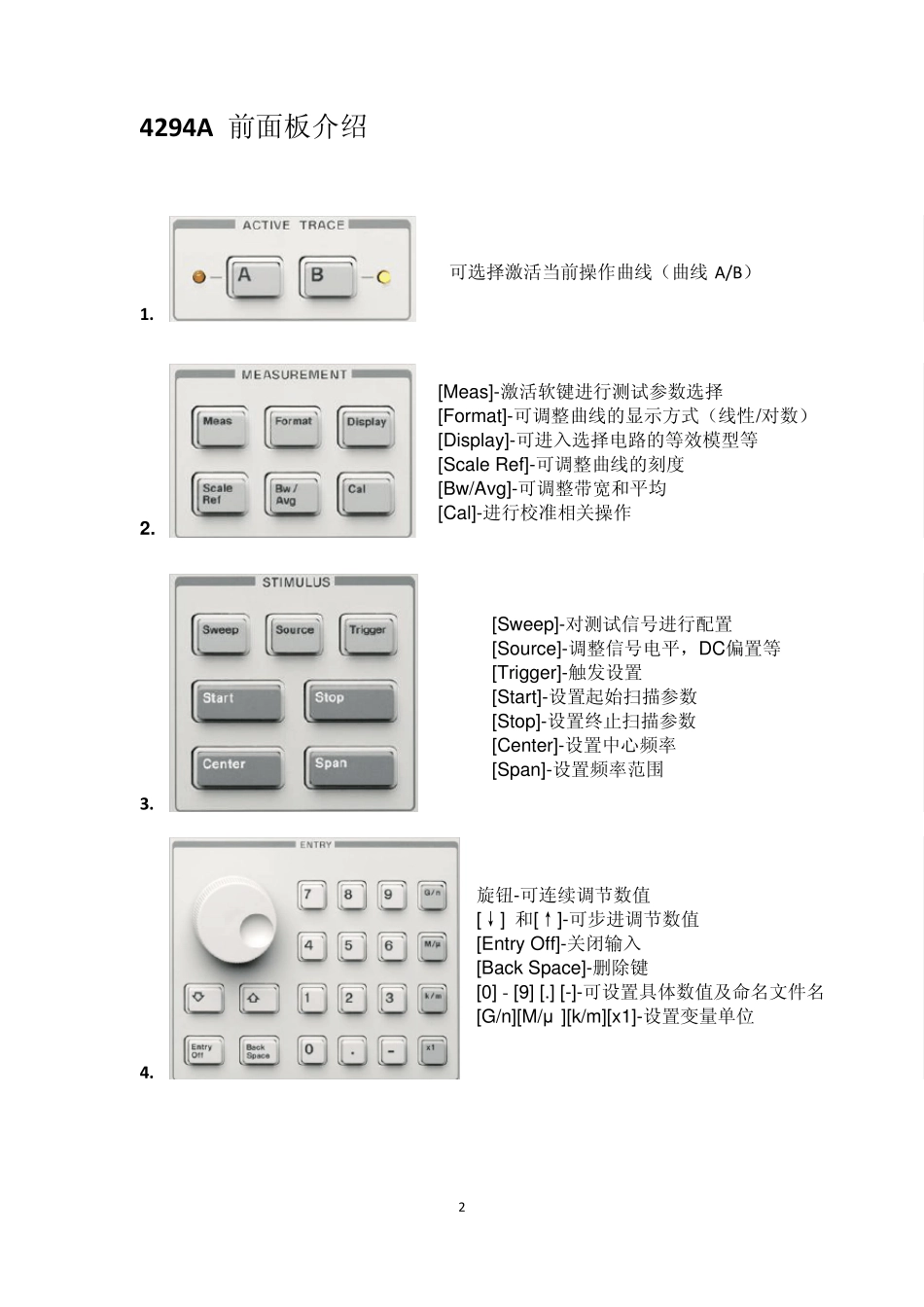

1 4294A 精密阻抗分析仪简介及操作指南 Agilent4294A 精密阻抗分析仪是一种可以对元件和电路进行高效率阻抗测量和分析的综合测试仪器，凭借自动平衡电桥技术，在其所覆盖的测试频率范围内（40Hz~110MHz）基本阻抗精度可达到±0.08%。它拥有出色的高Q/低 D 精度，适于对低损耗元件进行分析，较宽的信号电平范围也能在实际工作条件下对器件作出准确评估。 在具体应用中，可选取不同的等效电路模型对待测器件进行全面分析，其丰富的测试性能可以满足用户的各种需求，以下是该测试仪表的几项重要参数： 测量参数 |Z|-θ,R-X,Ls-Rs,Ls-Q,Cs-Rs,Cs-Q,Cs-D,|Y|-θ,G-B,Lp-G,Lp-Q,Cp-G,Gp-Q,Cp-D,|Z|-Ls,|Z|-Cs,|Z|-Lp,|Z|-Cp,|Z|-D, |Z|-Q,|Z|-Rs,复合参数 Z-Y，Lp-Rp, Cp-Rp. 基本阻抗精度 ±0.08% 测试频率 40Hz-110MHz 频率分辨率 1mHz 频率精度 ±20ppm 振荡器电平 5mVrms~1Vrms/200μArms~20mArms 振荡器电平分辨率： 1mVrms/20μA 直流偏置电平： 0~40V，0~±100mA 直流偏置电平分辨率 1mV/40μA 直流电平监视功能： DCV,DCI 扫描参数 频率，交流电压，交流电流，直流偏压 扫描类型 线性，对数，列表，零频率间隔，手动扫描 点数 2~801 2 4294A 前面板介绍 1. 2 . 3. 4. 可选择激活当前操作曲线（曲线A/B） [Meas]-激活软键进行测试参数选择 [Format]-可调整曲线的显示方式（线性/对数） [Display]-可进入选择电路的等效模型等 [Scale Ref]-可调整曲线的刻度 [Bw/Avg]-可调整带宽和平均 [Cal]-进行校准相关操作 [Sweep]-对测试信号进行配置 [Source]-调整信号电平，DC偏置等 [Trigger]-触发设置 [Start]-设置起始扫描参数 [Stop]-设置终止扫描参数 [Center]-设置中心频率 [Span]-设置频率范围 旋钮-可连续调节数值 [↓] 和[↑]-可步进调节数值 [Entry Off]-关闭输入 [Back Space]-删除键 [0] - [9] [.] [-]-可设置具体数值及命名文件名 [G/n][M/μ ][k/m][x1]-设置变量单位 3 5. 6. 7. LCD 屏右侧软键配合以上1-6 项进行使用 [Marker]-激活标记读数功能 [Marker→]-寻找特定读数下的相关参数 [Search]-寻找峰值、选定值等 [Utility ]-激活其他标记功能 [Sy stem]-对仪器进行全局控制 [Local]-在被远程操控和本地工作状态间切换 [Preset]-将仪器恢复至出厂状态 [Copy ]-将屏幕信息打印输出 [Sav e]-对数据、图标等信息进行存储. [Recall]-载入目标文...
