电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

45钢金相分析

45钢金相分析_第1页
1/6
45钢金相分析_第2页
2/6
45钢金相分析_第3页
3/6

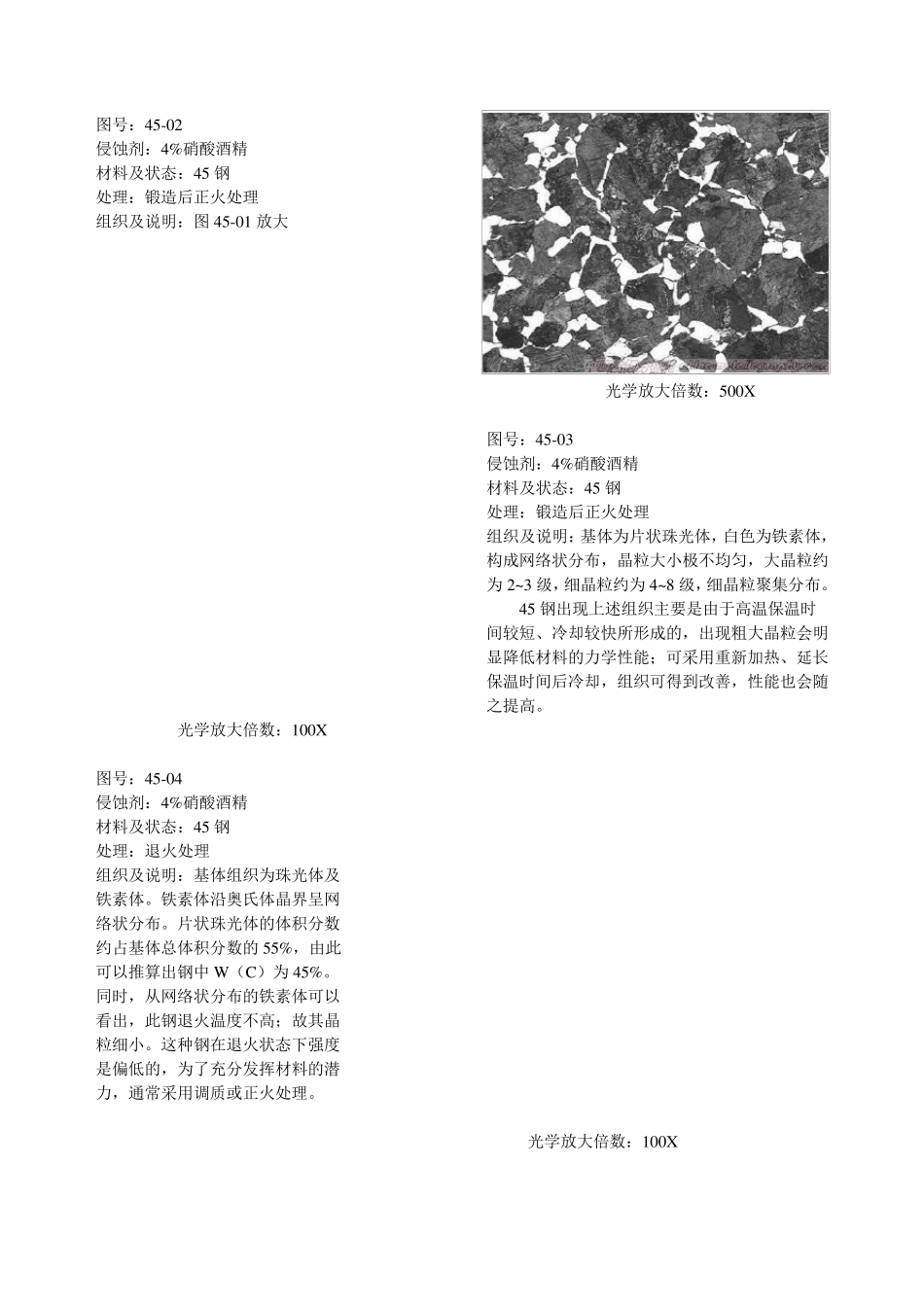

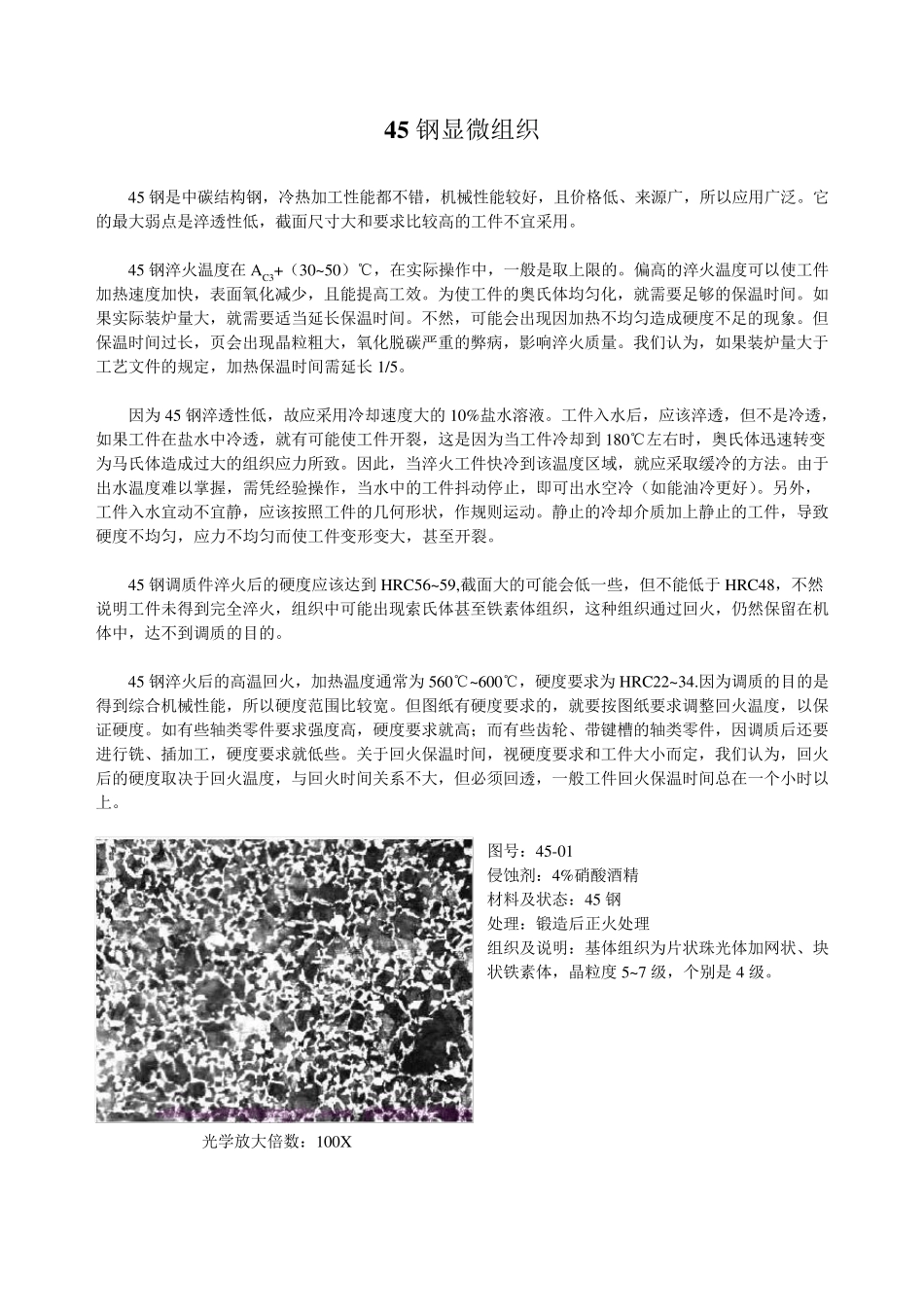

4 5 钢显微组织 45 钢是中碳结构钢,冷热加工性能都不错,机械性能较好,且价格低、来源广,所以应用广泛。它的最大弱点是淬透性低,截面尺寸大和要求比较高的工件不宜采用。 45 钢淬火温度在AC3+(30~50)℃,在实际操作中,一般是取上限的。偏高的淬火温度可以使工件加热速度加快,表面氧化减少,且能提高工效。为使工件的奥氏体均匀化,就需要足够的保温时间。如果实际装炉量大,就需要适当延长保温时间。不然,可能会出现因加热不均匀造成硬度不足的现象。但保温时间过长,页会出现晶粒粗大,氧化脱碳严重的弊病,影响淬火质量。我们认为,如果装炉量大于工艺文件的规定,加热保温时间需延长 1/5。 因为 45 钢淬透性低,故应采用冷却速度大的10%盐水溶液。工件入水后,应该淬透,但不是冷透,如果工件在盐水中冷透,就有可能使工件开裂,这是因为当工件冷却到 180℃左右时,奥氏体迅速转变为马氏体造成过大的组织应力所致。因此,当淬火工件快冷到该温度区域,就应采取缓冷的方法。由于出水温度难以掌握,需凭经验操作,当水中的工件抖动停止,即可出水空冷(如能油冷更好)。另外,工件入水宜动不宜静,应该按照工件的几何形状,作规则运动。静止的冷却介质加上静止的工件,导致硬度不均匀,应力不均匀而使工件变形变大,甚至开裂。 45 钢调质件淬火后的硬度应该达到 HRC56~59,截面大的可能会低一些,但不能低于 HRC48,不然说明工件未得到完全淬火,组织中可能出现索氏体甚至铁素体组织,这种组织通过回火,仍然保留在机体中,达不到调质的目的。 45 钢淬火后的高温回火,加热温度通常为 560℃~600℃,硬度要求为 HRC22~34.因为调质的目的是得到综合机械性能,所以硬度范围比较宽。但图纸有硬度要求的,就要按图纸要求调整回火温度,以保证硬度。如有些轴类零件要求强度高,硬度要求就高;而有些齿轮、带键槽的轴类零件,因调质后还要进行铣、插加工,硬度要求就低些。关于回火保温时间,视硬度要求和工件大小而定,我们认为,回火后的硬度取决于回火温度,与回火时间关系不大,但必须回透,一般工件回火保温时间总在一个小时以上。 图号:45-01 侵蚀剂:4%硝酸酒精 材料及状态:45 钢 处理:锻造后正火处理 组织及说明:基体组织为片状珠光体加网状、块状铁素体,晶粒度5~7 级,个别是4 级。 光学放大倍数:100X 图号:45-02 侵蚀剂:4%硝酸酒精 材料及状态:45 钢 处理:锻造后正火处理 组织及说明:图4...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

45钢金相分析

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
