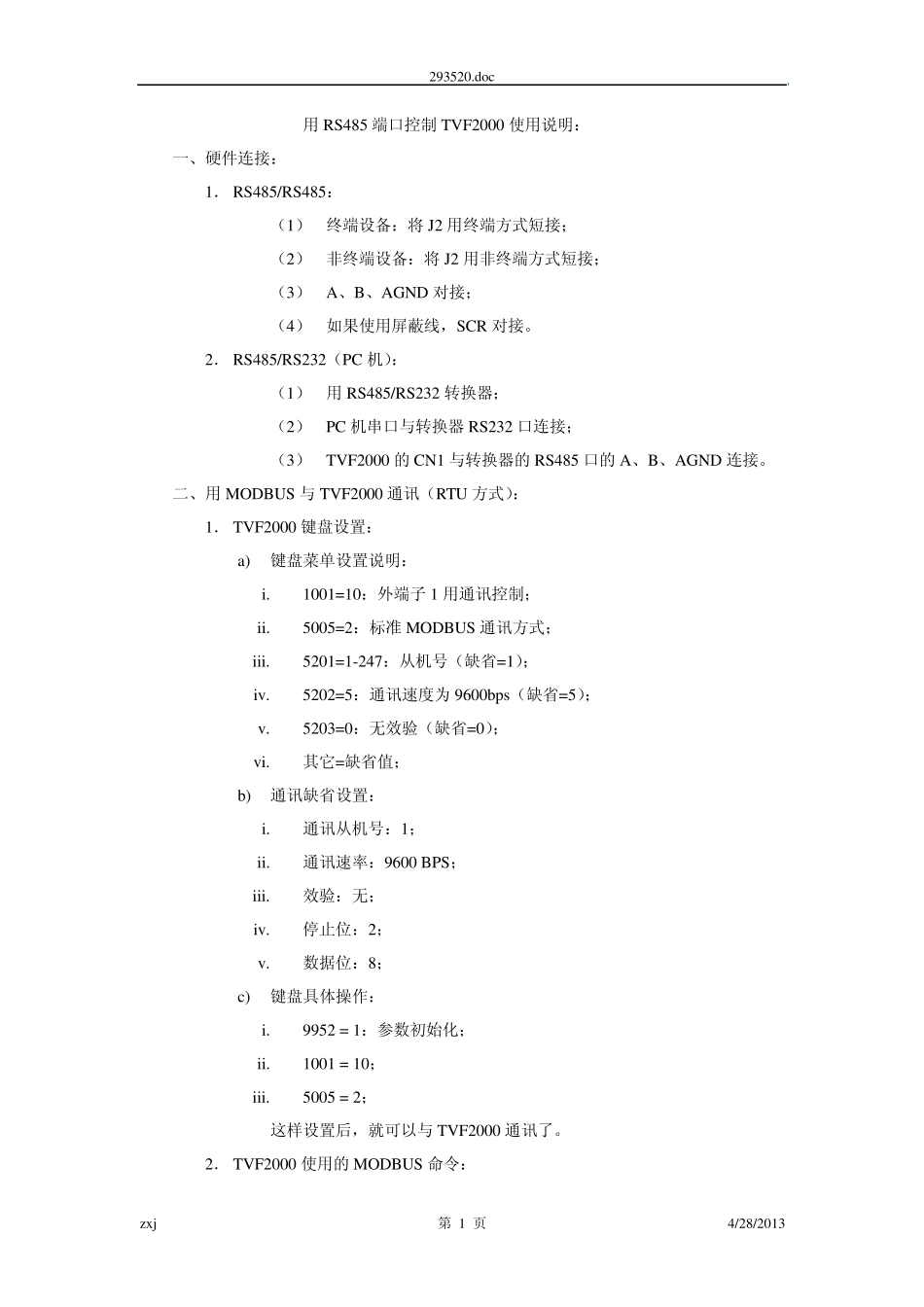

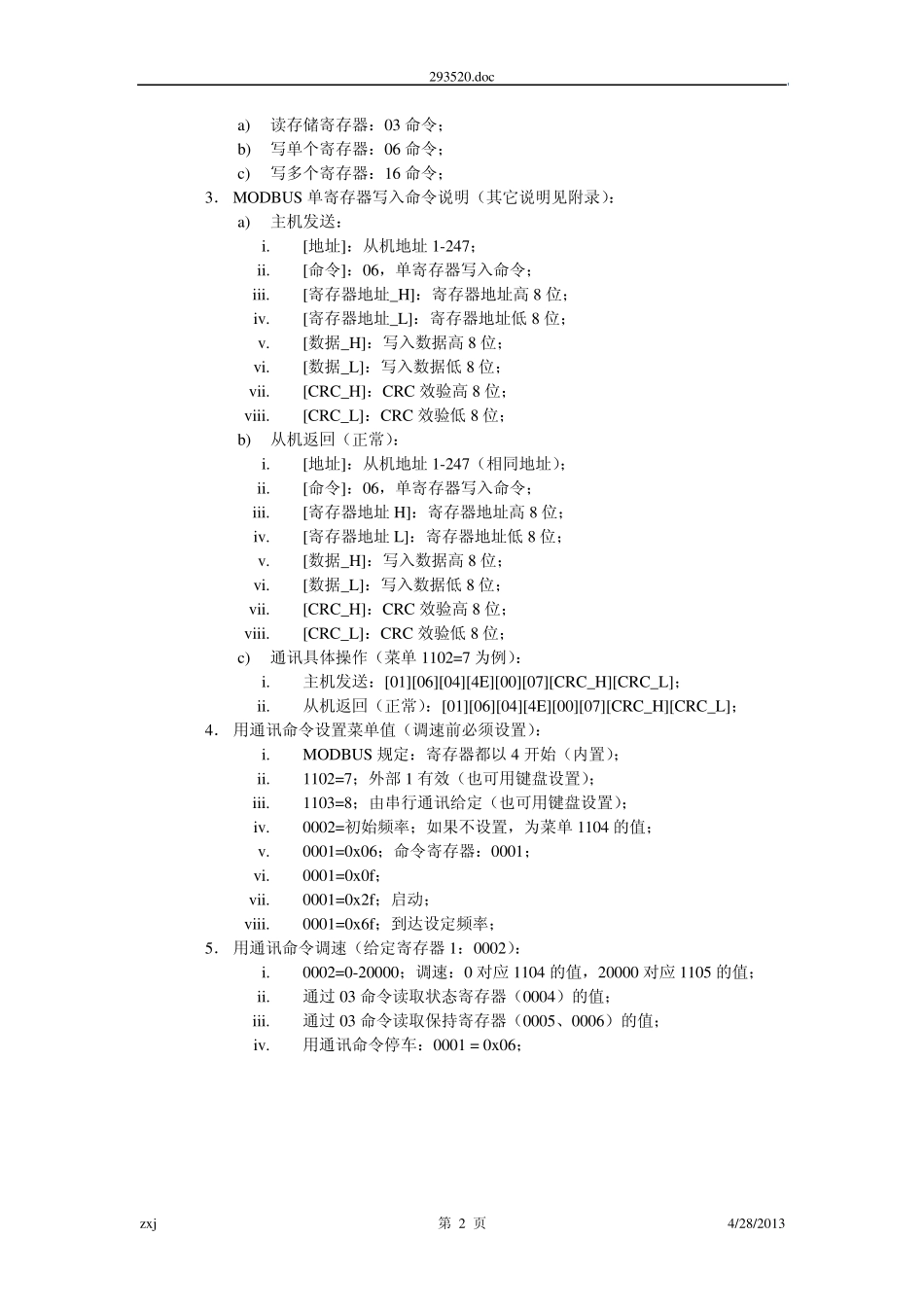

293520.doc zxj 第 1 页 4/28/2013 用RS485 端口控制TVF2000 使用说明： 一、硬件连接： 1． RS485/RS485： （1） 终端设备：将 J2 用终端方式短接； （2） 非终端设备：将 J2 用非终端方式短接； （3） A、B、AGND 对接； （4） 如果使用屏蔽线，SCR 对接。 2． RS485/RS232（PC 机）： （1） 用RS485/RS232 转换器； （2） PC 机串口与转换器 RS232 口连接； （3） TVF2000 的 CN1 与转换器的 RS485 口的 A、B、AGND 连接。 二、用MODBUS 与 TVF2000 通讯（RTU 方式）： 1． TVF2000 键盘设置： a) 键盘菜单设置说明： i. 1001=10：外端子 1 用通讯控制； ii. 5005=2：标准 MODBUS 通讯方式； iii. 5201=1-247：从机号（缺省=1）； iv. 5202=5：通讯速度为 9600bps（缺省=5）； v. 5203=0：无效验（缺省=0）； vi. 其它=缺省值； b) 通讯缺省设置： i. 通讯从机号：1； ii. 通讯速率：9600 BPS； iii. 效验：无； iv. 停止位：2； v. 数据位：8； c) 键盘具体操作： i. 9952 = 1：参数初始化； ii. 1001 = 10； iii. 5005 = 2； 这样设置后，就可以与 TVF2000 通讯了。 2． TVF2000 使用的 MODBUS 命令： 293520.doc zxj 第 2 页 4/28/2013 a) 读存储寄存器：03 命令； b) 写单个寄存器：06 命令； c) 写多个寄存器：16 命令； 3． MODBUS 单寄存器写入命令说明（其它说明见附录）： a) 主机发送： i. [地址]：从机地址1-247； ii. [命令]：06，单寄存器写入命令； iii. [寄存器地址_H]：寄存器地址高8 位； iv. [寄存器地址_L]：寄存器地址低8 位； v. [数据_H]：写入数据高8 位； vi. [数据_L]：写入数据低8 位； vii. [CRC_H]：CRC 效验高8 位； viii. [CRC_L]：CRC 效验低8 位； b) 从机返回（正常）： i. [地址]：从机地址1-247（相同地址）； ii. [命令]：06，单寄存器写入命令； iii. [寄存器地址H]：寄存器地址高8 位； iv. [寄存器地址L]：寄存器地址低8 位； v. [数据_H]：写入数据高8 位； vi. [数据_L]：写入数据低8 位； vii. [CRC_H]：CRC 效验高8 位； viii. [CRC_L]：CRC 效验低8 位； c) 通讯具体操作（菜单1102=7 为例）： i. 主机发送：[01][06][04][4E][00][07][CRC_H][CRC_L]； ii. 从机返回（正常）：[01][06][04][4E][00][0...
