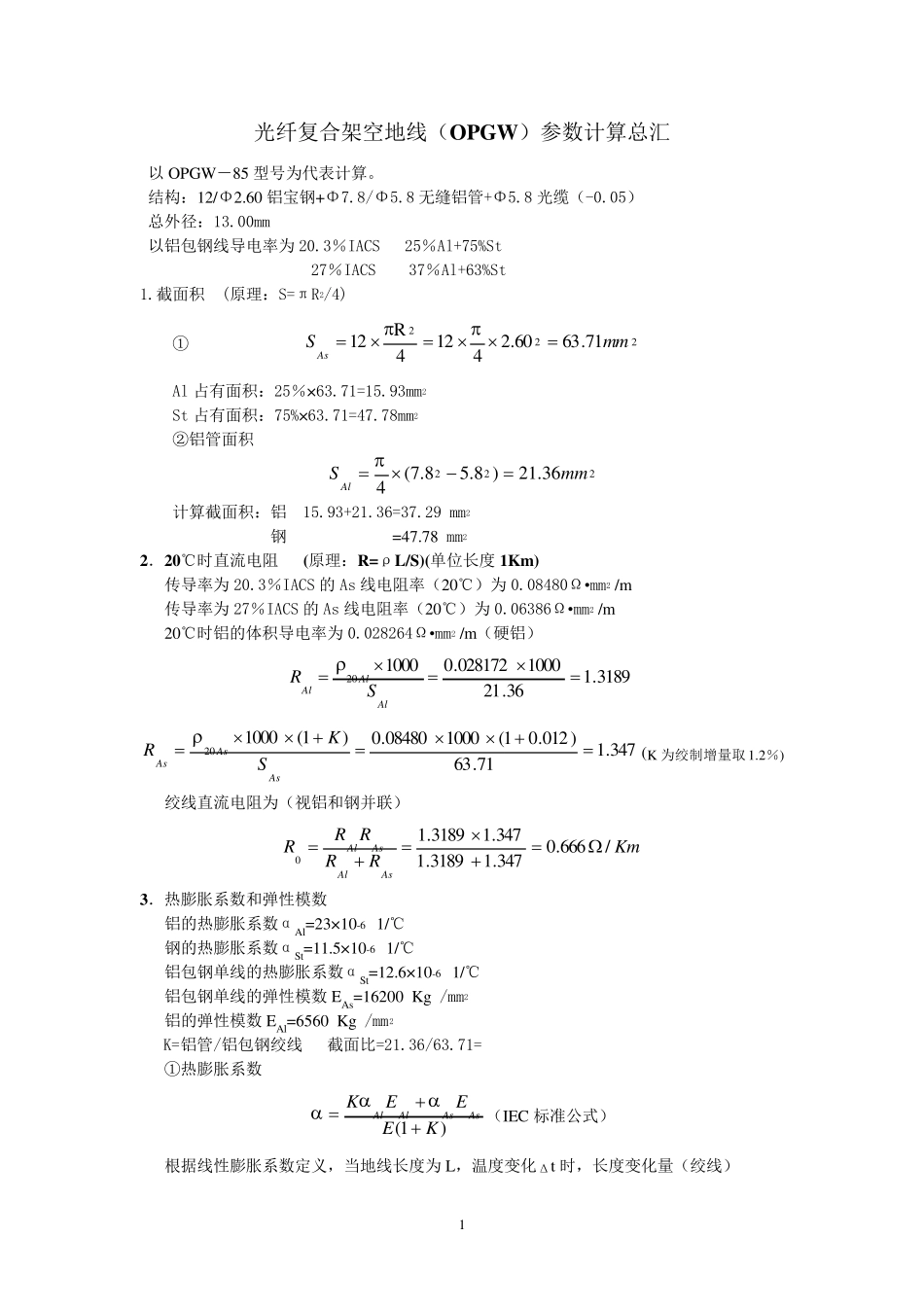

4D防振锤保护档具(数量确定)_第1页
1/15

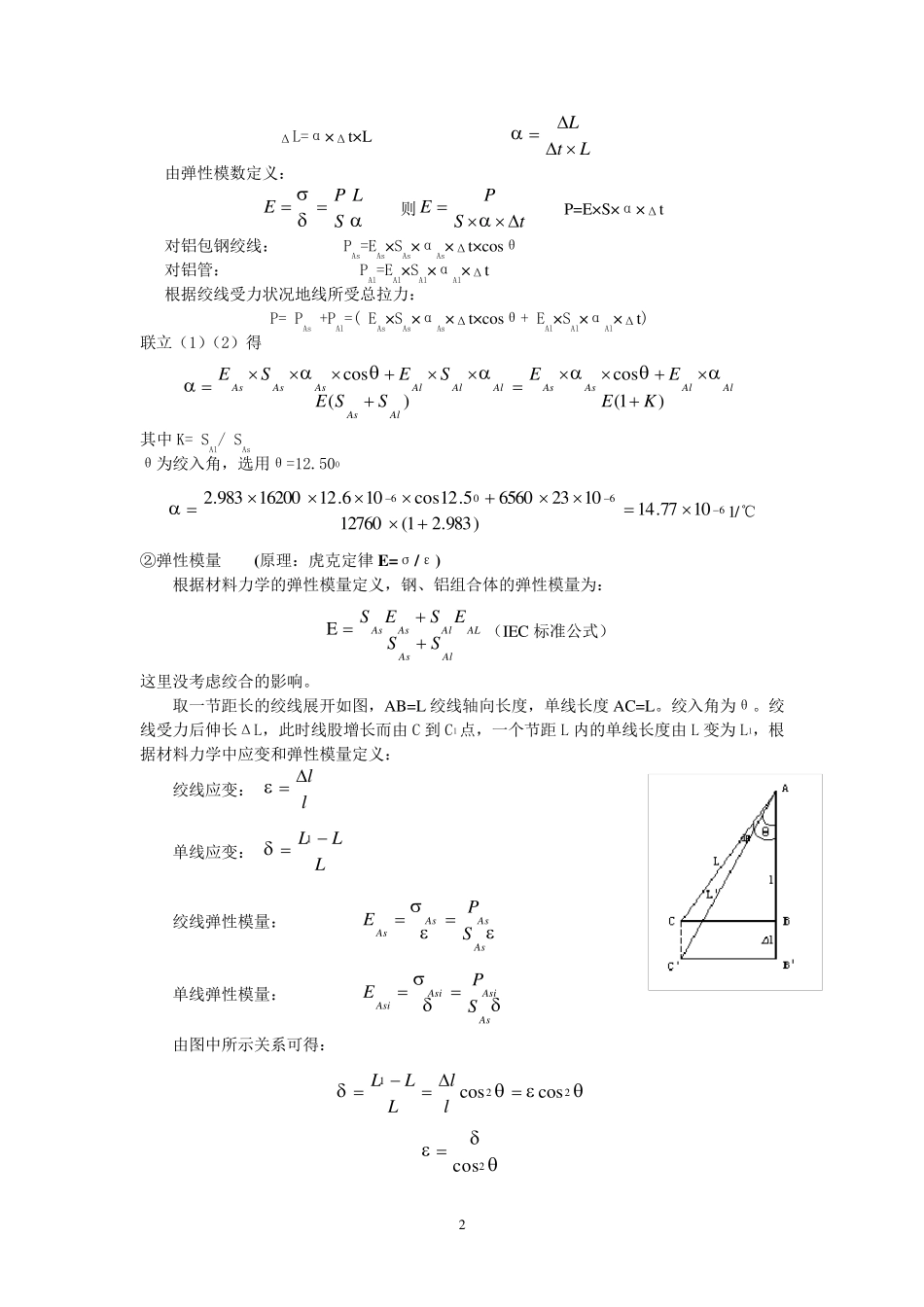

4D防振锤保护档具(数量确定)_第2页
2/15

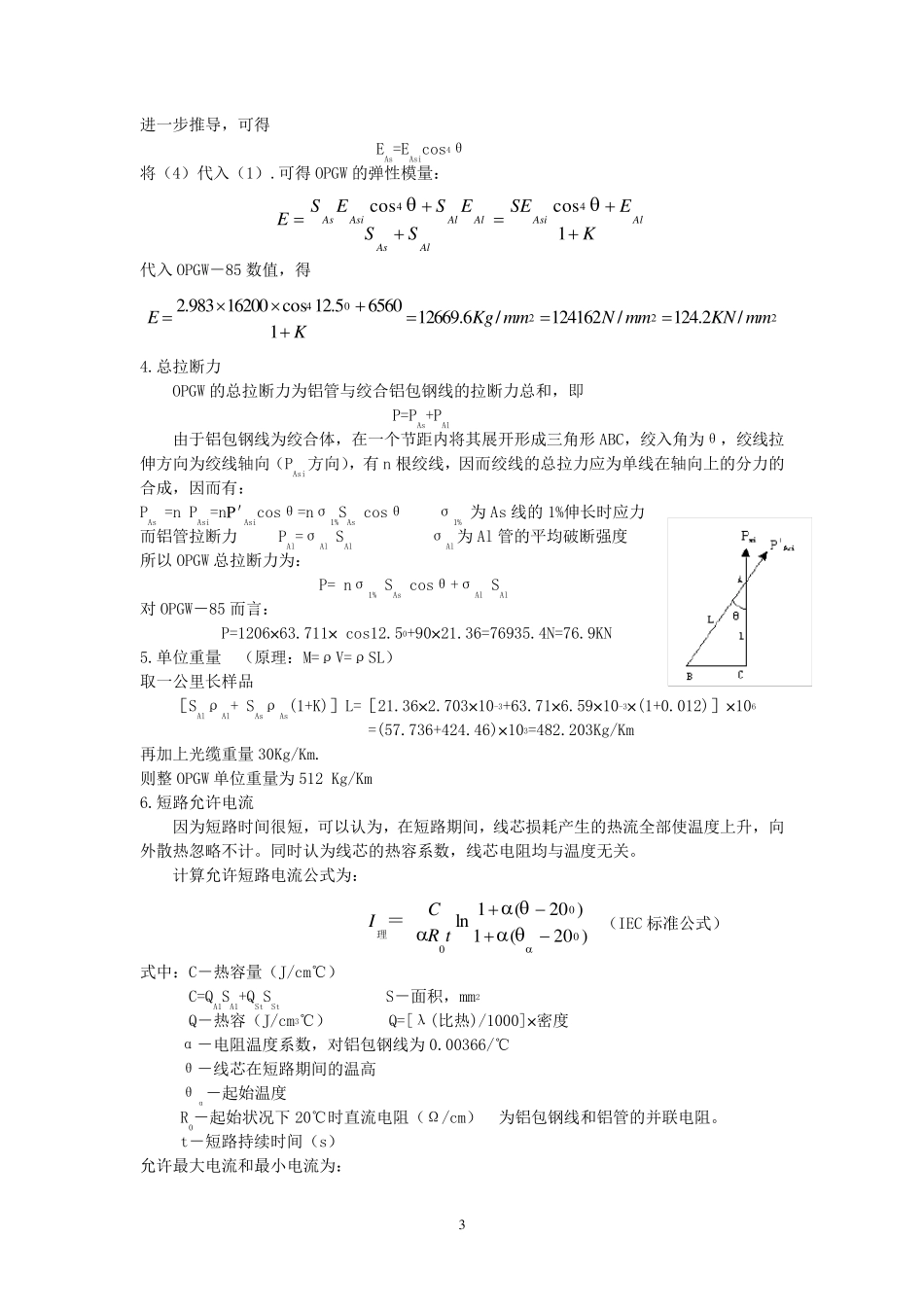

4D防振锤保护档具(数量确定)_第3页
3/15
1 光纤复合架空地线(OPGW)参数计算总汇 以OPGW-85 型号为代表计算。 结构:12/Φ2.60 铝宝钢+Φ7.8/Φ5.8 无缝铝管+Φ5.8 光缆(-0.05) 总外径:13.00mm 以铝包钢线导电率为20.3%IACS 25%Al+75%St 27%IACS 37%Al+63%St 1.截面积 (原理:S=πR2/4) ① 22271.6360.24124R12mmSAs Al 占有面积:25%× 63.71=15.93mm2 St 占有面积:75%× 63.71=47.78mm2 ②铝管面积 22236.21)8.58.7(4mmSAl  计算截面积:铝 15.93+21.36=37.29 mm2 钢 =47.78 mm2 2.20℃时直流电阻 (原理:R=ρL/S)(单位长度1Km) 传导率为20.3%IACS 的As 线电阻率(20℃)为0.08480Ω•mm2 /m 传导率为27%IACS 的As 线电阻率(20℃)为0.06386Ω•mm2 /m 20℃时铝的体积导电率为0.028264Ω•mm2 /m(硬铝) 3189.136.211000028172.0100020AlAlAlSR 347.171.63)012.01(100008480.0)1(100020AsAsAsSKR(K 为绞制增量取1.2%) 绞线直流电阻为(视铝和钢并联) KmRRRRRAsAlAsAl/666.0347.13189.1347.13189.10 3.热膨胀系数和弹性模数 铝的热膨胀系数αAl=23× 10-6 1/℃ 钢的热膨胀系数αSt=11.5× 10-6 1/℃ 铝包钢单线的热膨胀系数αSt=12.6× 10-6 1/℃ 铝包钢单线的弹性模数EAs=16200 Kg /mm2 铝的弹性模数EAl=6560 Kg /mm2 K=铝管/铝包钢绞线 截面比=21.36/63.71= ①热膨胀系数 )1(KEEEKAsAsAlAl(IEC 标准公式) 根据线性膨胀系数定义,当地线长度为L,温度变化Δt 时,长度变化量(绞线) 2 ΔL=α× Δt× L LtL 由弹性模数定义: LSPE 则tSPE P=E× S× α× Δt 对铝包钢绞线: PAs=EAs× SAs× αAs× Δt× cosθ 对铝管: PAl=EAl× SAl× αAl× Δt 根据绞线受力状况地线所受总拉力: P= PAs +PAl=( EAs× SAs× αAs× Δt× cosθ+ EAl× SAl× αAl× Δt) 联立(1)(2)得 )1(cos)(cosKEEESSESESEAlAlAsAsAlAsAlAlAlAsAsAs 其中 K= SAl/ SAs θ为绞入角,选用θ=12.500 66061077.14)983.21(12760102365605.12cos106.1216200983.21/℃ ②弹性模量 (原理:虎克定律 E=σ/ε) 根据材料力学的弹性模量定义,钢、铝组合体的弹性模...
