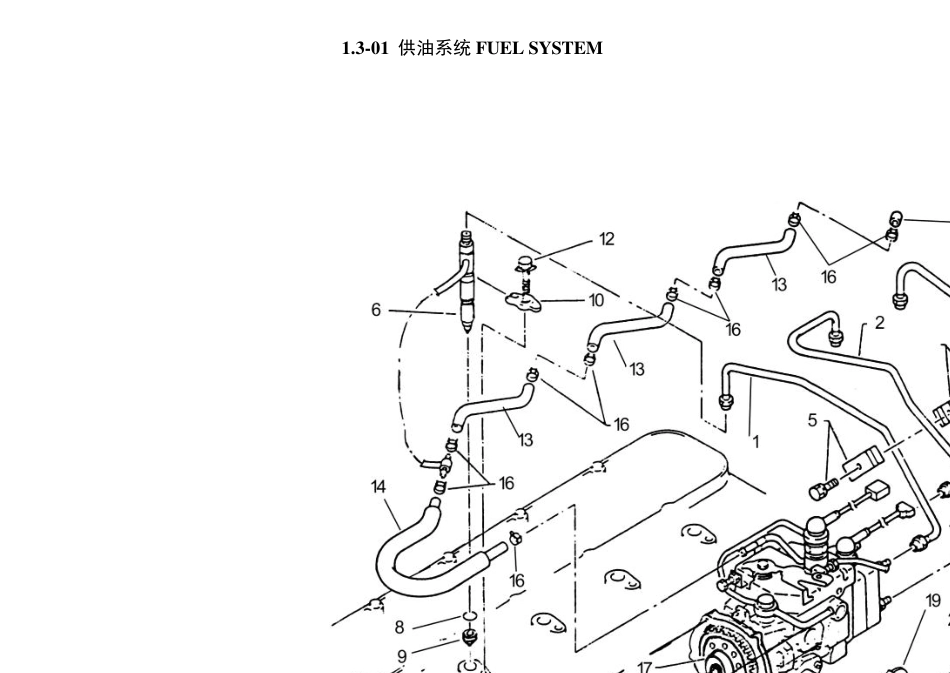

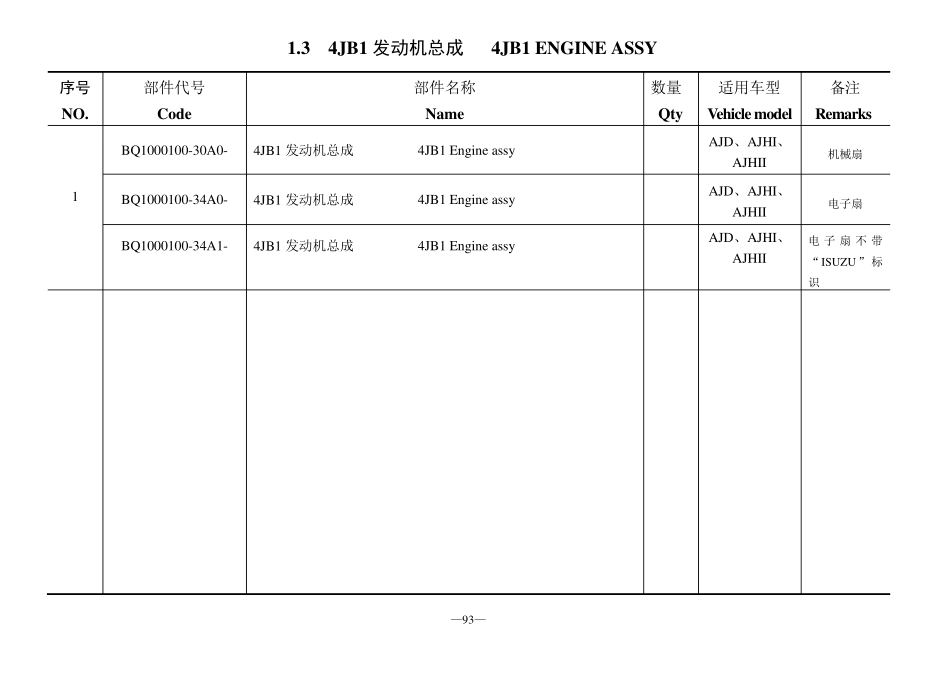

—9 2 — 1.3 4JB1 发动机总成 4JB1 ENGINE ASSY —93— 1.3 4JB1 发动机总成 4JB1 ENGINE ASSY 序号 NO. 部件代号 Code 部件名称 Name 数量 Qty 适用车型 Vehicle model 备注 Remarks 1 BQ1000100-30A0- 4JB1 发动机总成 4JB1 Engine assy 1 AJD、AJHI、AJHII 机械扇 BQ1000100-34A0- 4JB1 发动机总成 4JB1 Engine assy 1 AJD、AJHI、AJHII 电子扇 BQ1000100-34A1- 4JB1 发动机总成 4JB1 Engine assy 1 AJD、AJHI、AJHII 电 子 扇 不 带“ISUZU”标识 —9 4 — 1.3-01 供油系统 FUEL SYSTEM —95— 1.3-01 供油系统 FUEL SYSTEM 序号 NO. 部件代号 Code 部件名称 Name 数量 Qty 适用车型 Vehicle model 备注 Remarks 1 XN1104210000 第 1 缸高压油管总成 High pressure pipe assy-No. 1 1 2 XN1104220000 第 2 缸高压油管总成 High pressure pipe assy-No. 2 1 3 XN1104230000 第 3 缸高压油管总成 High pressure pipe assy-No. 3 1 4 XN1104240000 第 4 缸高压油管总成 High pressure pipe assy-No. 4 1 5 XN1104150000 高压油管管夹总成 Clip assy-High pressure pipe 2 6 KBAL-P001F 喷油器总成 Fuel injector assy 4 8 XN1112347001 O 型圈—喷油器壳体 O-ring of fuel infector cover 4 9 XN1112349000 垫块 Block 4 10 XN1112344001 喷油器固定压板 Pressure board-fuel injector 4 12 XN1112345001 螺栓—喷油器压板 Bolt-fuel infector pressure board 4 13 XN1104114000 喷油嘴间软管 Hose-fuel nozzle to nozzle 3 14 XN1104170000 燃油回油软管 Hose-nozzle leak off 1 15 XN1104116000 油嘴帽 Cap-nozzle end 1 16 XN1104270000 橡胶软管管夹 Clip-rubber hose 9 17 NJ-VE4/12F1900LNJ01 喷油泵 Fuel injection pump assy 1 18 XN1111240000 喷油泵后托架总成 Support bracket assy-injector pump-rear 1 19 XN1111237000 喷油泵后支架 Bracket-injector pump-rear 1 20 XN1000420000 带垫圈螺栓 Bolt with washer 2 21 XN1000360000 带垫圈螺栓 Bolt with washer 2 —96— 序号 NO. 部件代号 Code 部件名称 Name 数量 Qty 适用车型 Vehicle model 备注 Remarks 2...
