5.2.3D网格的划分

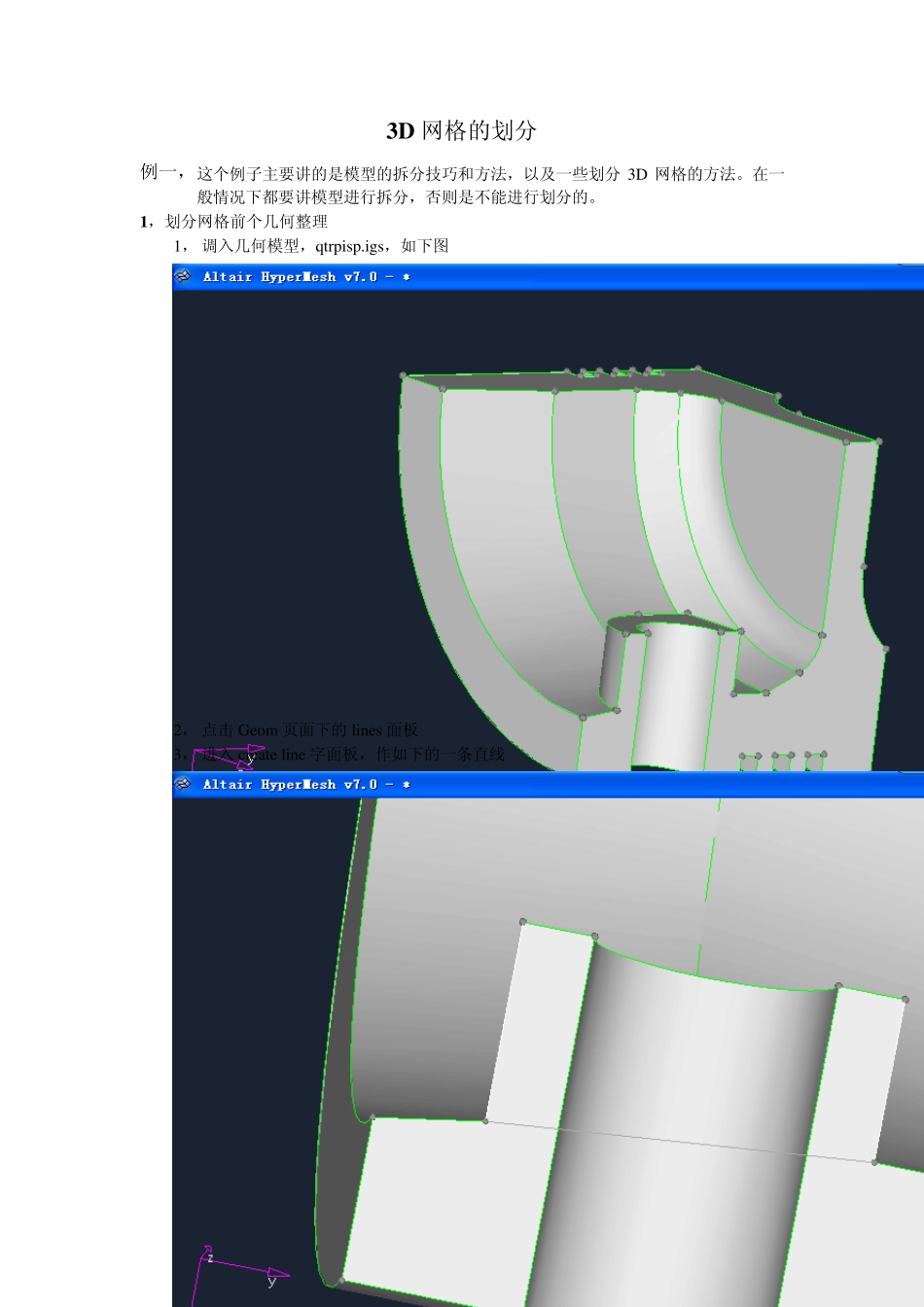

5.2.3D网格的划分_第1页
1/20

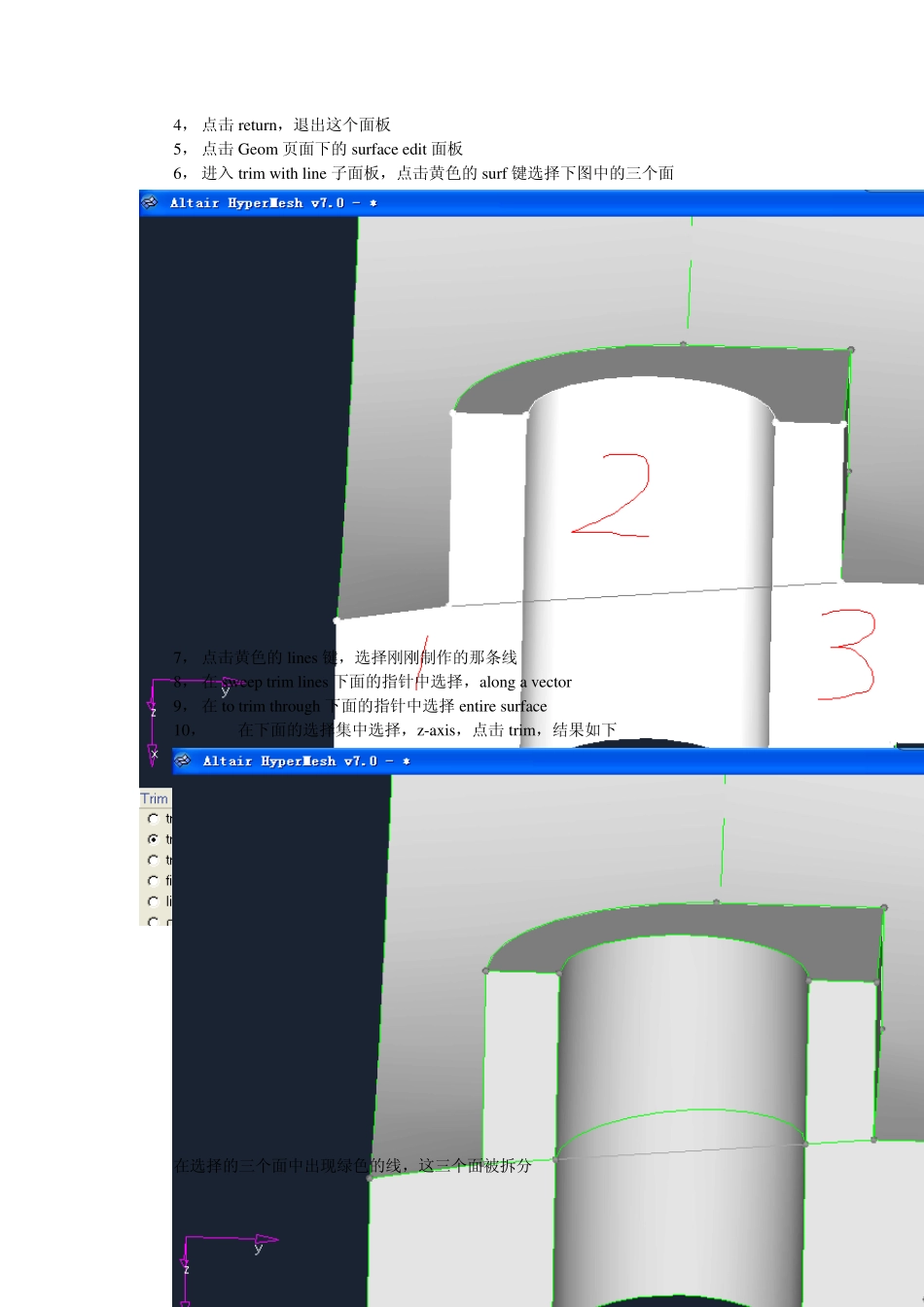

5.2.3D网格的划分_第2页
2/20

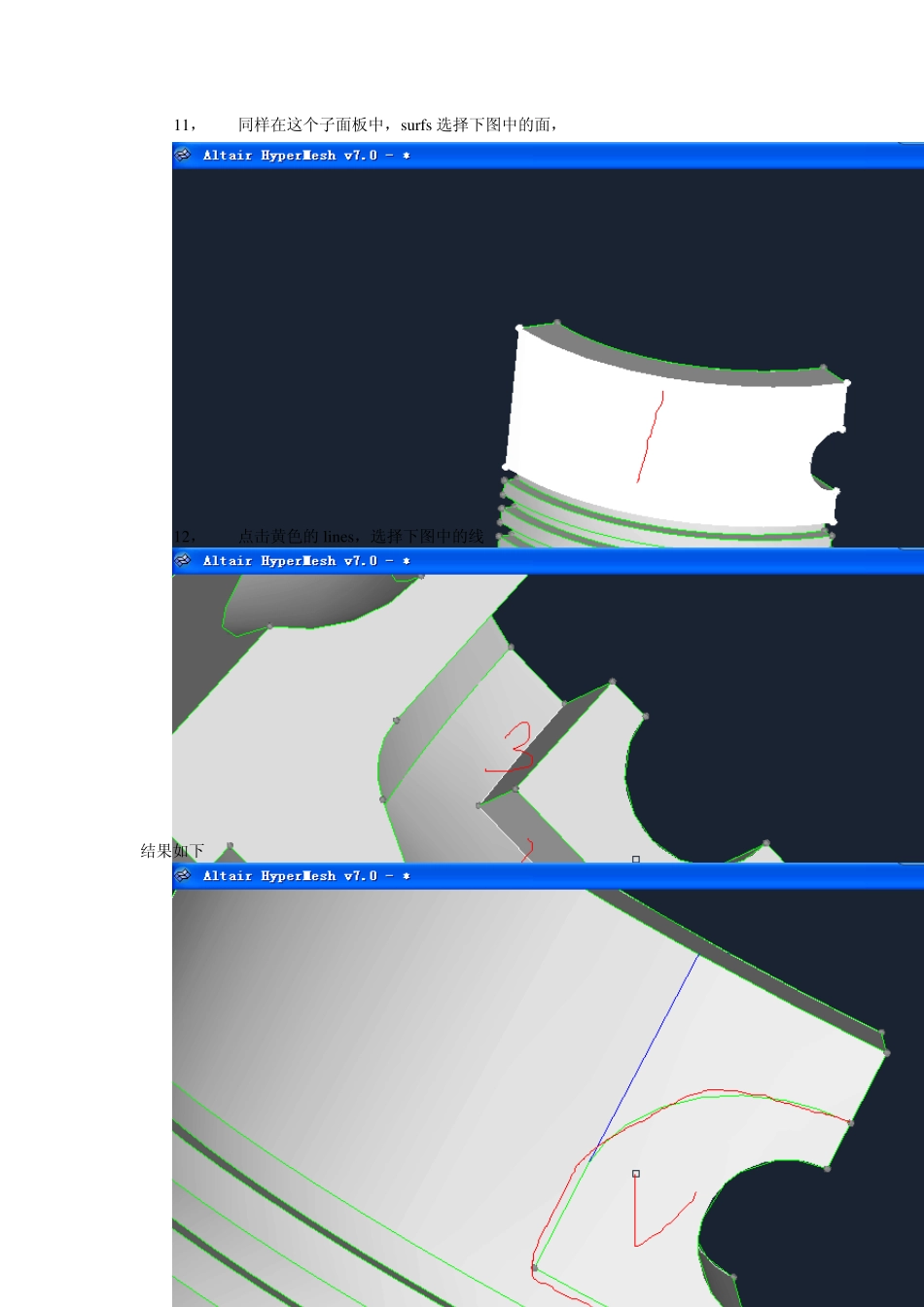

5.2.3D网格的划分_第3页
3/20
3D 网格的划分 例一, 这个例子主要讲的是模型的拆分技巧和方法,以及一些划分3D 网格的方法。在一般情况下都要讲模型进行拆分,否则是不能进行划分的。 1,划分网格前个几何整理 1, 调入几何模型,qtrpisp.igs,如下图 2, 点击 Geom 页面下的lines 面板 3, 进入 create line 字面板,作如下的一条直线 4, 点击return,退出这个面板 5, 点击Geom 页面下的surface edit 面板 6, 进入trim with line 子面板,点击黄色的surf 键选择下图中的三个面 7, 点击黄色的lines 键,选择刚刚制作的那条线 8, 在 sweep trim lines 下面的指针中选择,along a vector 9, 在 to trim through 下面的指针中选择entire surface 10, 在下面的选择集中选择,z-axis,点击trim,结果如下 在选择的三个面中出现绿色的线,这三个面被拆分 11, 同样在这个子面板中,surfs 选择下图中的面, 12, 点击黄色的 lines,选择下图中的线 结果如下 13, 仍然在trim w ith lines 子面板中,surfs 选择下图中的面 线选择下图中的线,在sw eep trim lines 下面的指针中选择norm to surface 点击trim,结果如下。 14, 用同样的方法,将下面的面切开,过程和结果如下。 15, 点击进入surface edit 面板下面的 trim w ith nodes 子面板,分割如下的面 点击两个端点,结果如下 2 ,开始划分网格 1, 点击进入collcetors 面板,创建以下几个comp Shell_1,shell_2,shell_3,shell_4,solid_1solid_2,solid_3,solid_4,分别赋予相应的颜色 1 ,1 对下面的划分有两种方法,下面是第一种方法 1,点击进入2D 页面下的automesh,面板 2, 进入create mesh 子面板,在旁边的选择集中选择 surf,点击下图中的面 点击mesh, 3, 在 elements size=后面的输入框中,输入2.5,点击左边的reclae all,点击mesh 4, 点击图中的中子数,左键点击为加,右键点击为减,结果如下图 5, 点击return,形成网格 1 .2 划分的第二种方法 1,点击进入永久菜单中的global 面板,使 shell_1 成为当前 comp 2,点击进入Geom 页面下的surface edet 面板 3,进入trim w ith nodes 子面板,将曲面分成如下的三部分 4,点击进入2D 页面下的spline 面板,使用mesh ,w /o,surf,创建如下的网格(如果一边的种子点很少,一边很多的话,就用鼠标左键按住种子点向上拖是...
