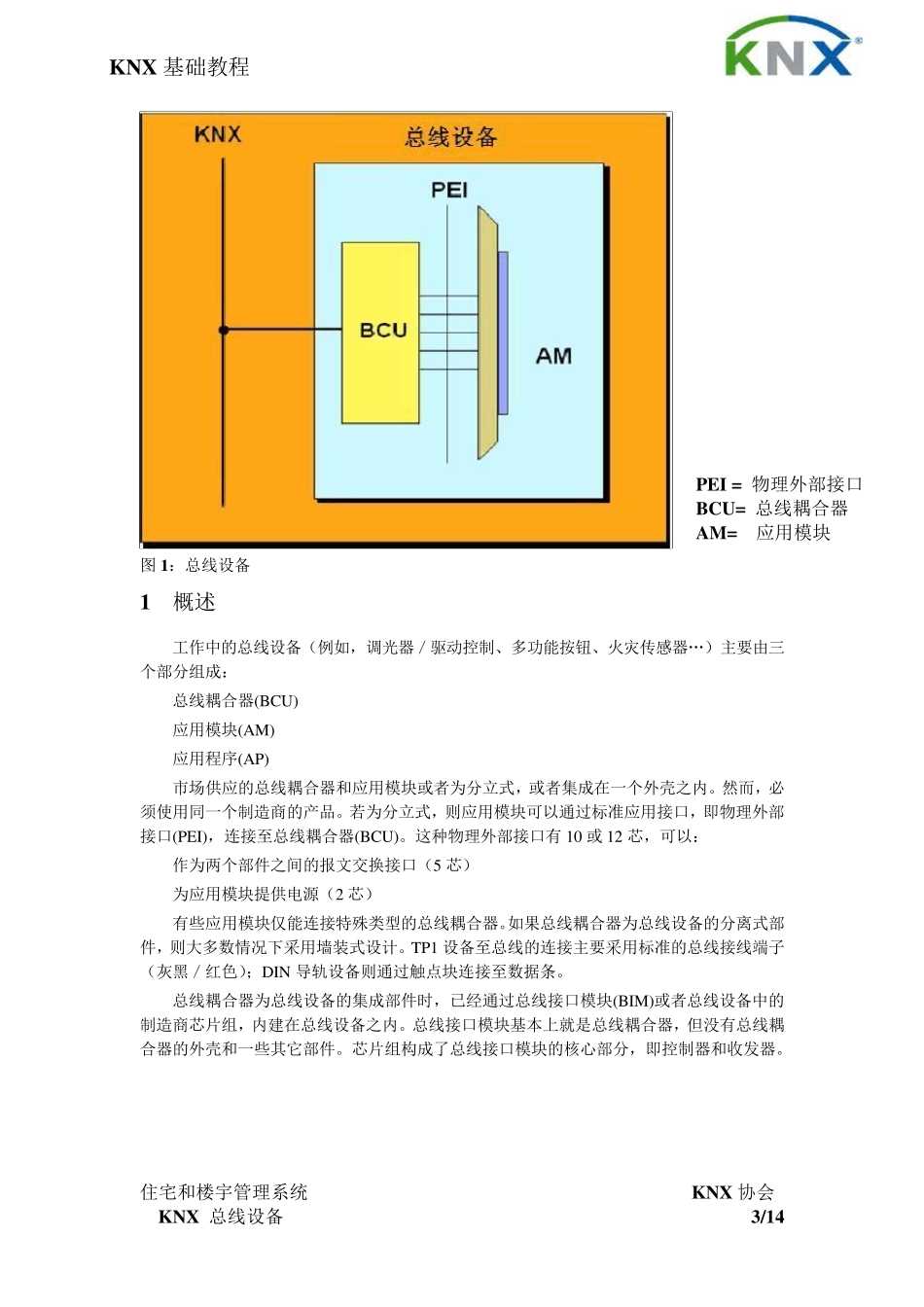

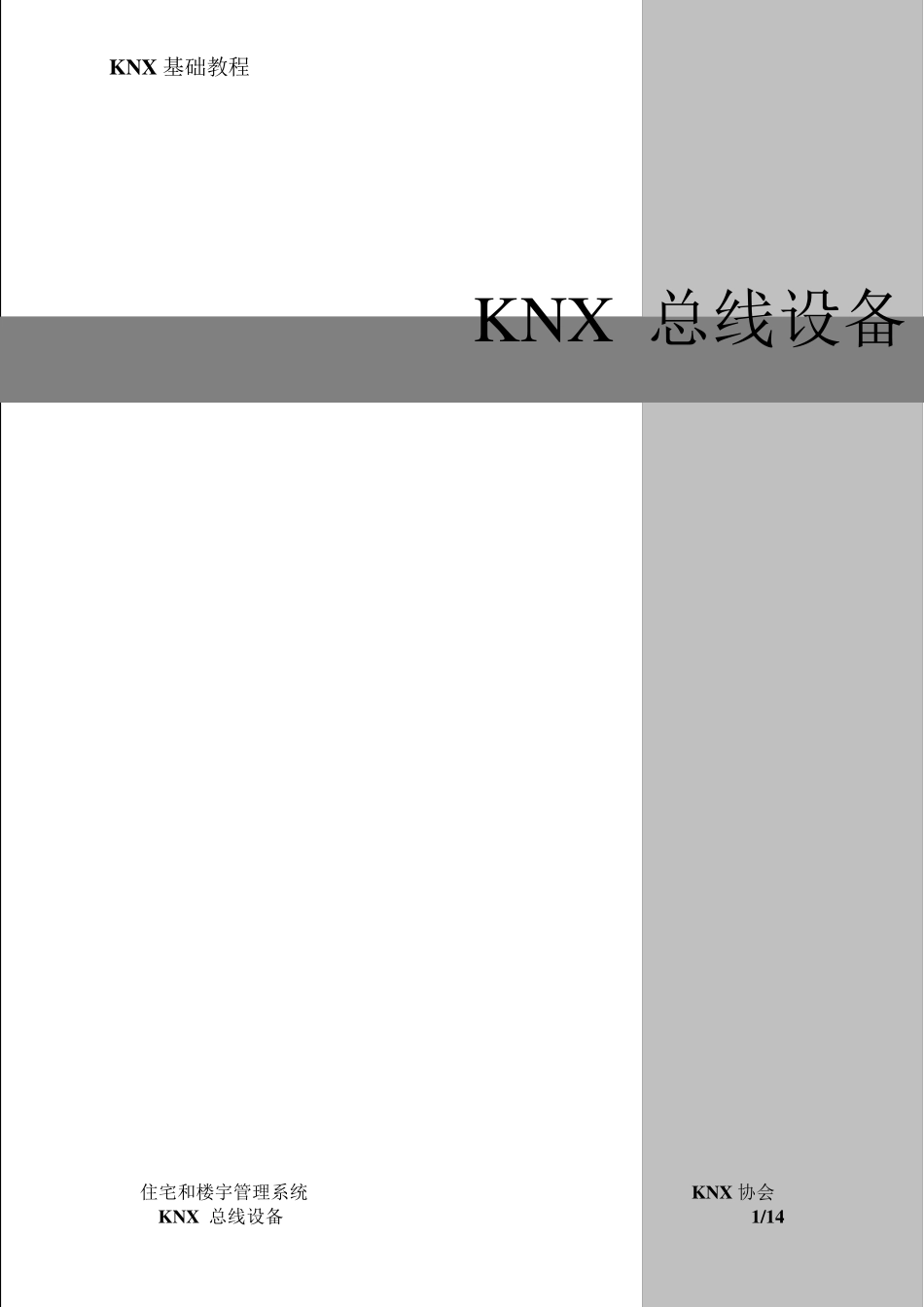

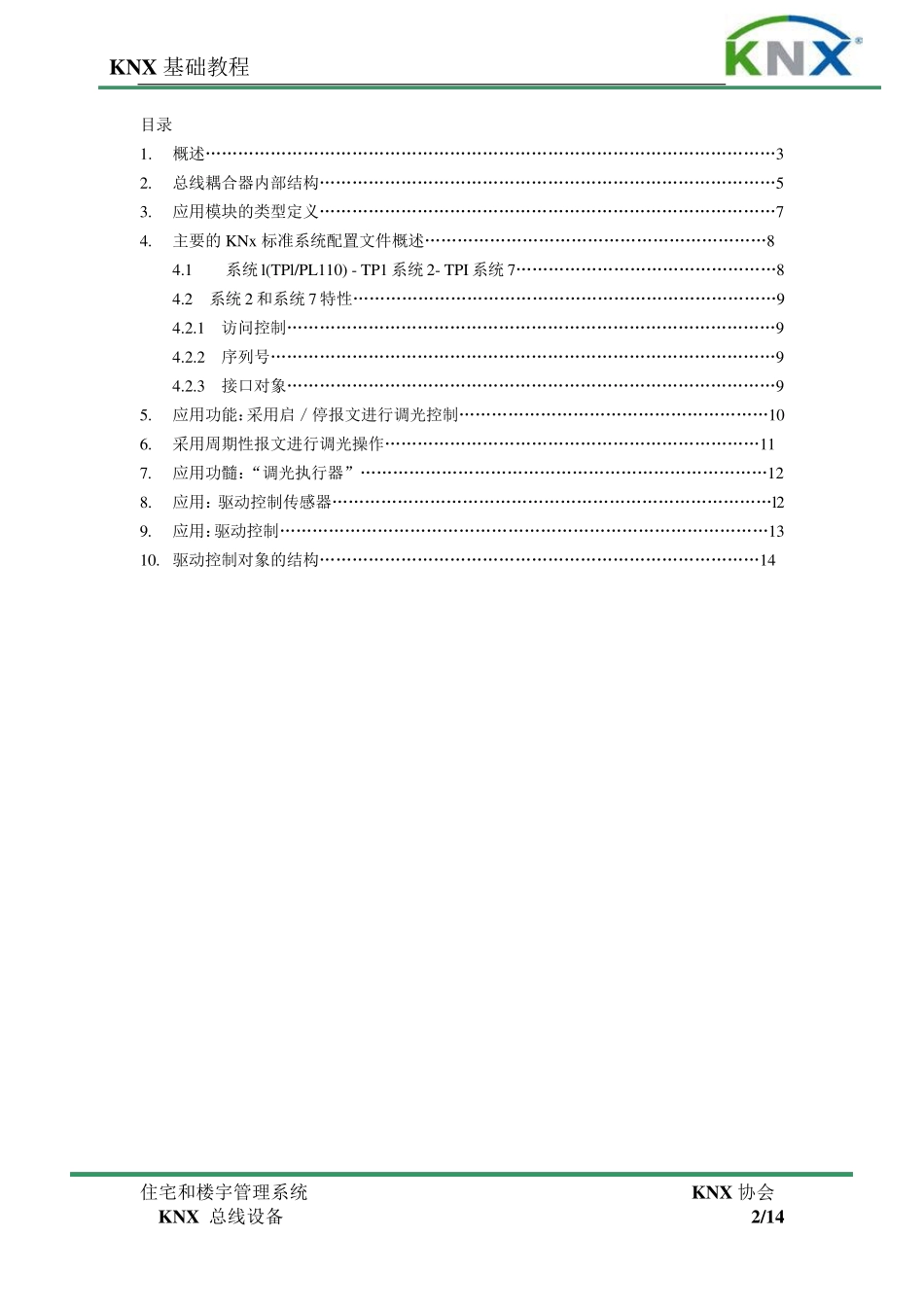

住宅和楼宇管理系统 KNX 协会 KNX 总线设备 1/14 KNX 基础教程 K N X 总线设备 住宅和楼宇管理系统 KNX 协会 KNX 总线设备 2/14 KNX 基础教程 目录 1. 概述……………………………………………………………………………………………3 2. 总线耦合器内部结构…………………………………………………………………………5 3. 应用模块的类型定义…………………………………………………………………………7 4. 主要的KNx 标准系统配置文件概述………………………………………………………8 4.1 系统l(TPl/PL110) - TP1 系统2- TPI 系统7…………………………………………8 4.2 系统2 和系统7 特性……………………………………………………………………9 4.2.1 访问控制………………………………………………………………………………9 4.2.2 序列号…………………………………………………………………………………9 4.2.3 接口对象………………………………………………………………………………9 5. 应用功能：采用启／停报文进行调光控制…………………………………………………10 6. 采用周期性报文进行调光操作……………………………………………………………11 7. 应用功髓：“调光执行器”…………………………………………………………………12 8. 应用：驱动控制传感器………………………………………………………………………l2 9. 应用：驱动控制………………………………………………………………………………13 10. 驱动控制对象的结构………………………………………………………………………14 住宅和楼宇管理系统 KNX 协会 KNX 总线设备 3/14 KNX 基础教程 图1：总线设备 1 概述 工作中的总线设备（例如，调光器／驱动控制、多功能按钮、火灾传感器…）主要由三个部分组成： 总线耦合器(BCU) 应用模块(AM) 应用程序(AP) 市场供应的总线耦合器和应用模块或者为分立式，或者集成在一个外壳之内。然而，必须使用同一个制造商的产品。若为分立式，则应用模块可以通过标准应用接口，即物理外部接口(PEI)，连接至总线耦合器(BCU)。这种物理外部接口有 10 或 12 芯，可以： 作为两个部件之间的报文交换接口（5 芯） 为应用模块提供电源（2 芯） 有些应用模块仅能连接特殊类型的总线耦合器。如果总线耦合器为总线设备的分离式部件，则大多数情况下采用...
