500KV构架计算书

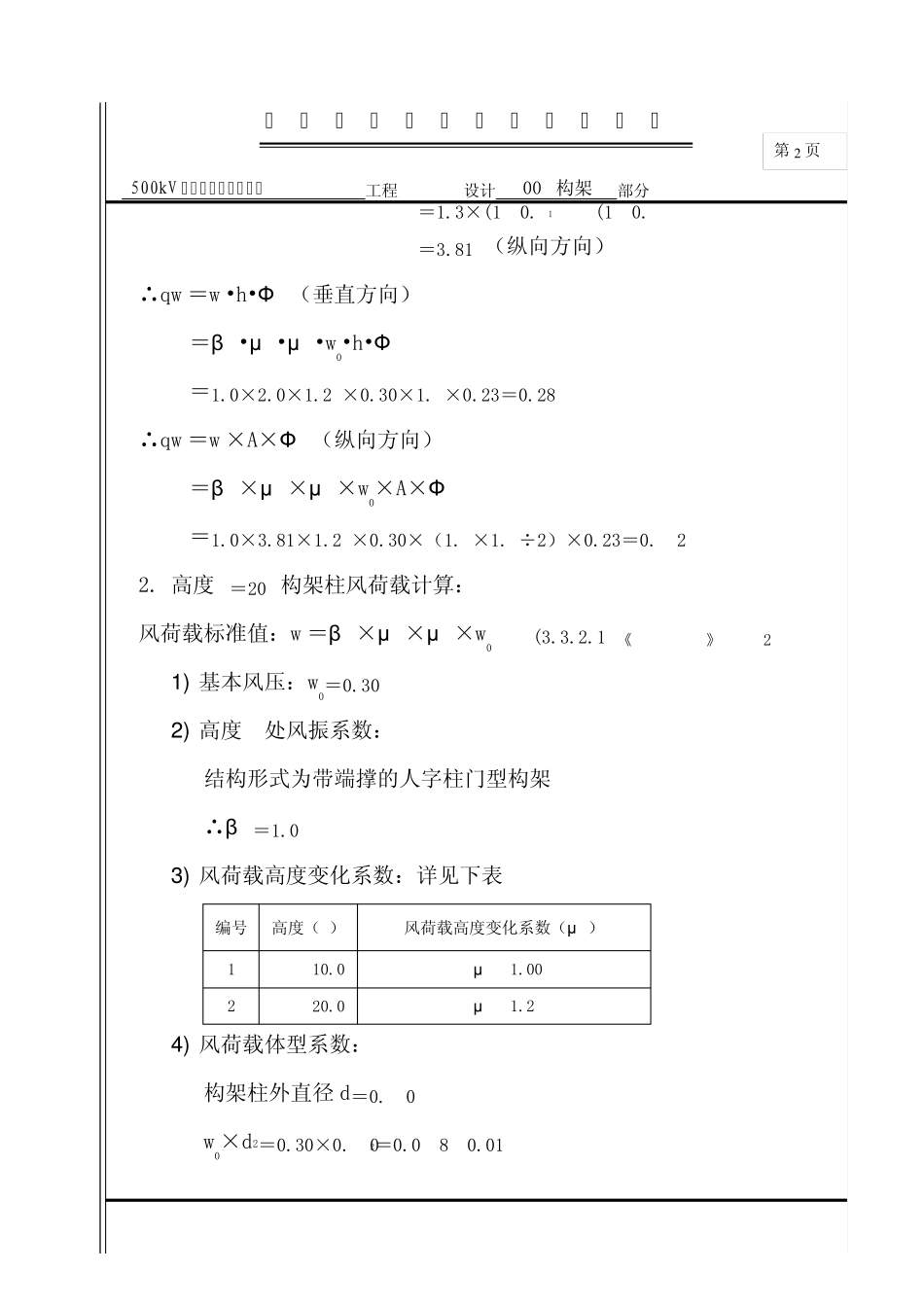

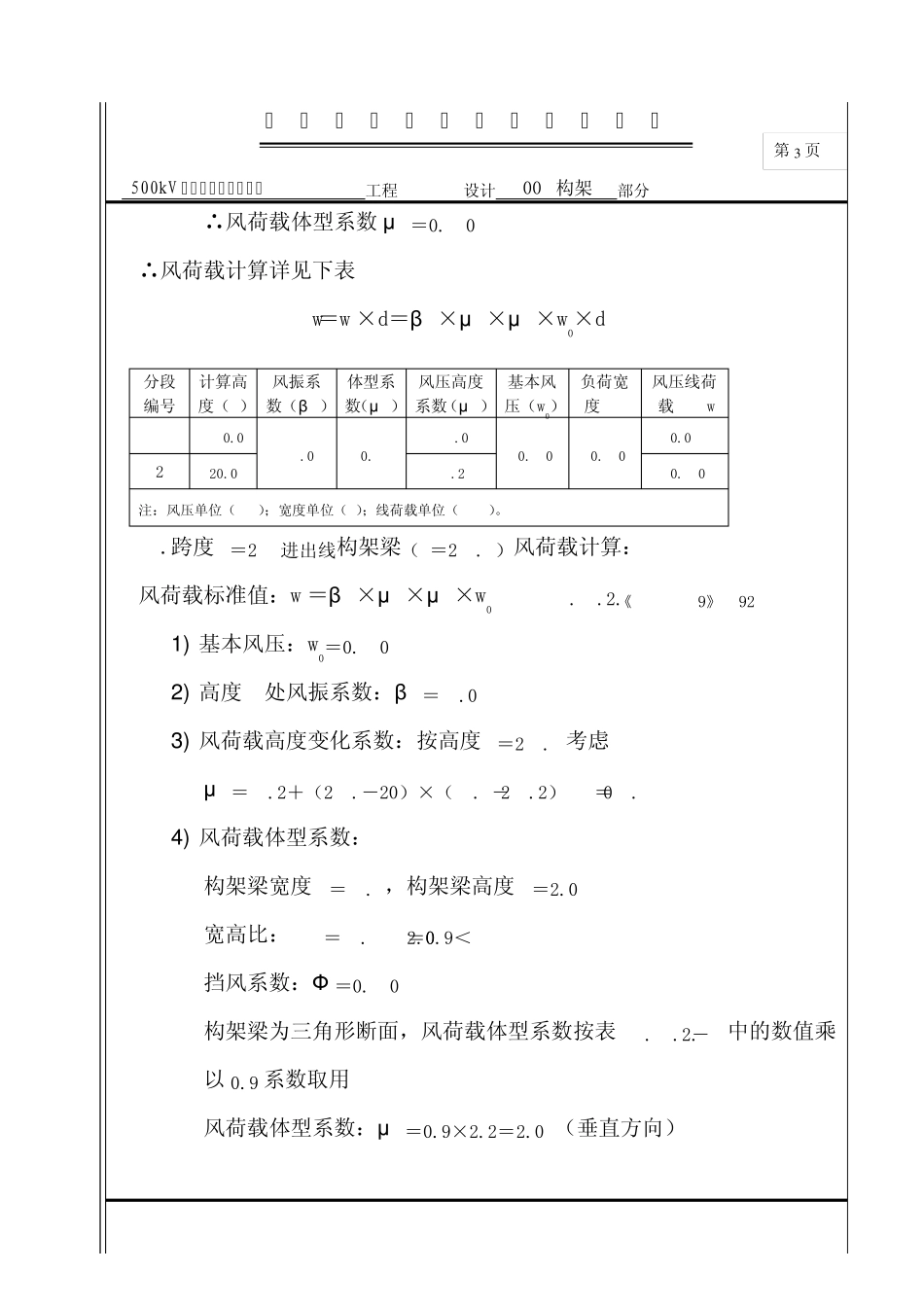

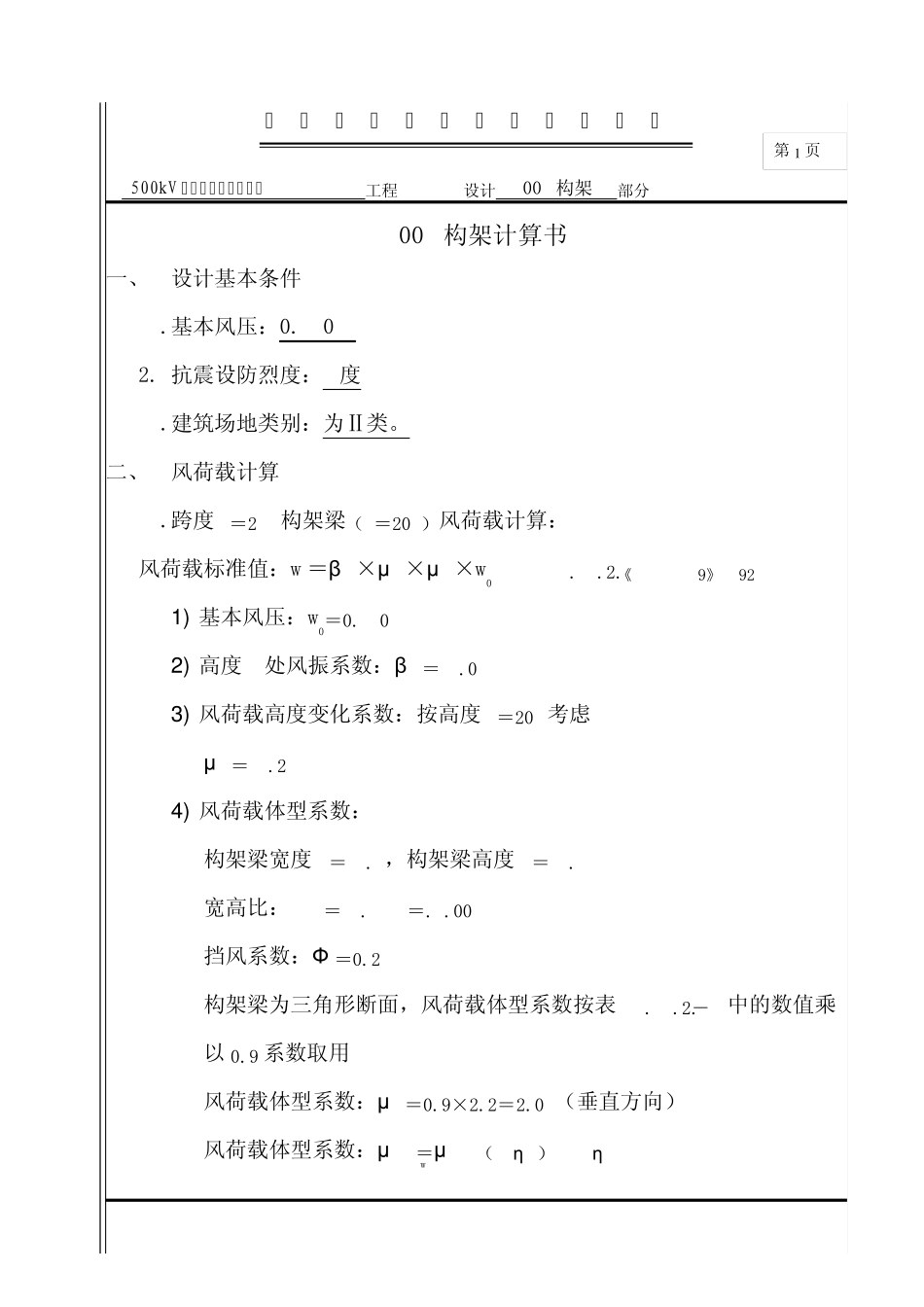

中 南 电 力 设 计 院 设 计 计 算 纸 500kV 潜江变电站四期扩建 工程 设计 500kV构架 部分 第1 页 500kV构架计算书 一、 设计基本条件 1. 基本风压：0.30kPa 2. 抗震设防烈度：6度 3. 建筑场地类别：为Ⅱ类。 二、 风荷载计算 1. 跨度L＝25m构架梁（H＝20m）风荷载计算： 风荷载标准值：wk＝βz×μs×μz×w0 (3.3.2.1)《NDGJ96-92》 1 ) 基本风压：w0＝0.30kPa 2 ) 高度Z处风振系数：βz＝1.0 3 ) 风荷载高度变化系数：按高度H＝20m考虑 μZ＝1.25 4 ) 风荷载体型系数： 构架梁宽度b＝1.6m，构架梁高度h＝1.6m 宽高比：b/h＝1.6/1.6＝1.00 挡风系数：Ф ＝0.23 构架梁为三角形断面，风荷载体型系数按表 3.3.2.3－3中的数值乘以 0.9 系数取用 风荷载体型系数：μs＝0.9×2.2＝2.0 （垂直方向） 风荷载体型系数：μstw＝μst （1-η n）/(1-η ) 中 南 电 力 设 计 院 设 计 计 算 纸 500kV 潜江变电站四期扩建 工程 设计 500kV构架 部分 第2 页 ＝1.3×(1-0.6615)/(1-0.66) ＝3.81 （纵向方向） ∴qwk＝wk•h•Ф （垂直方向） ＝βz•μs•μz•w0•h•Ф ＝1.0×2.0×1.25×0.30×1.6×0.23＝0.28 kN/m ∴qwk＝wk×A×Ф （纵向方向） ＝βz×μs×μz×w0×A×Ф ＝1.0×3.81×1.25×0.30×（1.6×1.6÷2）×0.23＝0.42 kN 2. 高度 H＝20m构架柱风荷载计算： 风荷载标准值：wk＝βz×μs×μz×w0 (3.3.2.1)《NDGJ96-92》 1 ) 基本风压：w0＝0.30kPa 2 ) 高度 Z处风振系数： 结构形式为带端撑的人字柱门型构架 ∴βz＝1.0 3 ) 风荷载高度变化系数：详见下表 编号 高度（H） 风荷载高度变化系数（μZ） 1 H=10.0m μZ=1.00 2 H=20.0m μZ=1.25 4 ) 风荷载体型系数： 构架柱外直径 d＝0.40m w0×d2＝0.30×0.402＝0.048>0.015 中 南 电 力 设 计 院 设 计 计 算 纸 500kV 潜江变电站四期扩建 工程 设计 500kV构架 部分 第3 页 ∴风荷载体型系数μs＝0.70 ∴风荷载计算详见下表 qwk＝wk×d＝βz×μs×μz×w0×d 分段编号 计算高度（h） 风振系数（βz） 体型系数（μs） 风压高度系数（μz） 基本风压（w0） 负荷宽度(B) 风压线荷载(qwk) 1 10.0 1.0 0.7 1.0 0.30 0.40 0.08 2 20.0 1.25 0.10 注：风压单位（KPa）；宽度单位（m）；线荷载单位（kN/m）。 3. ...
