51单片机_数码管控制

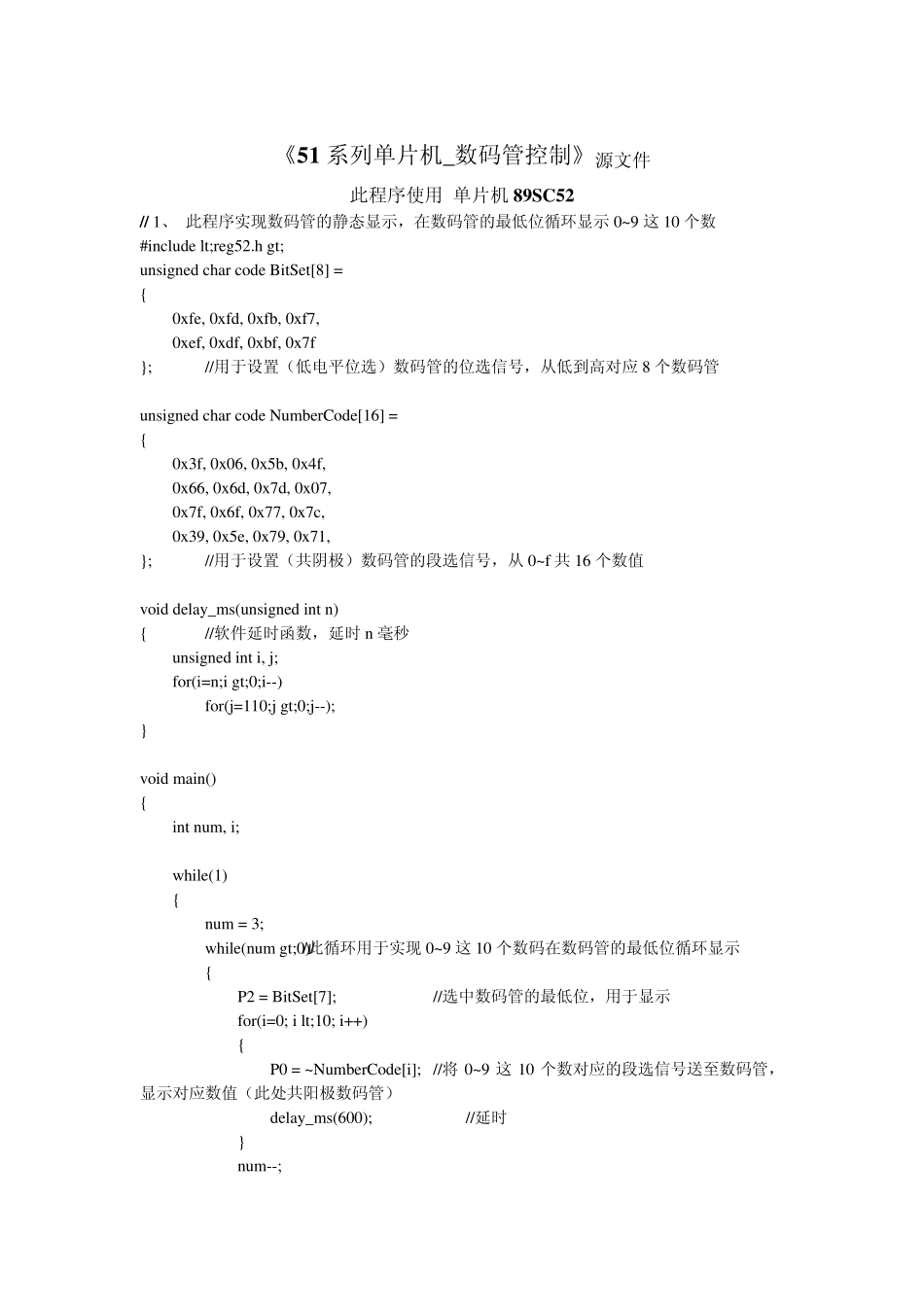

51单片机_数码管控制_第1页
1/6

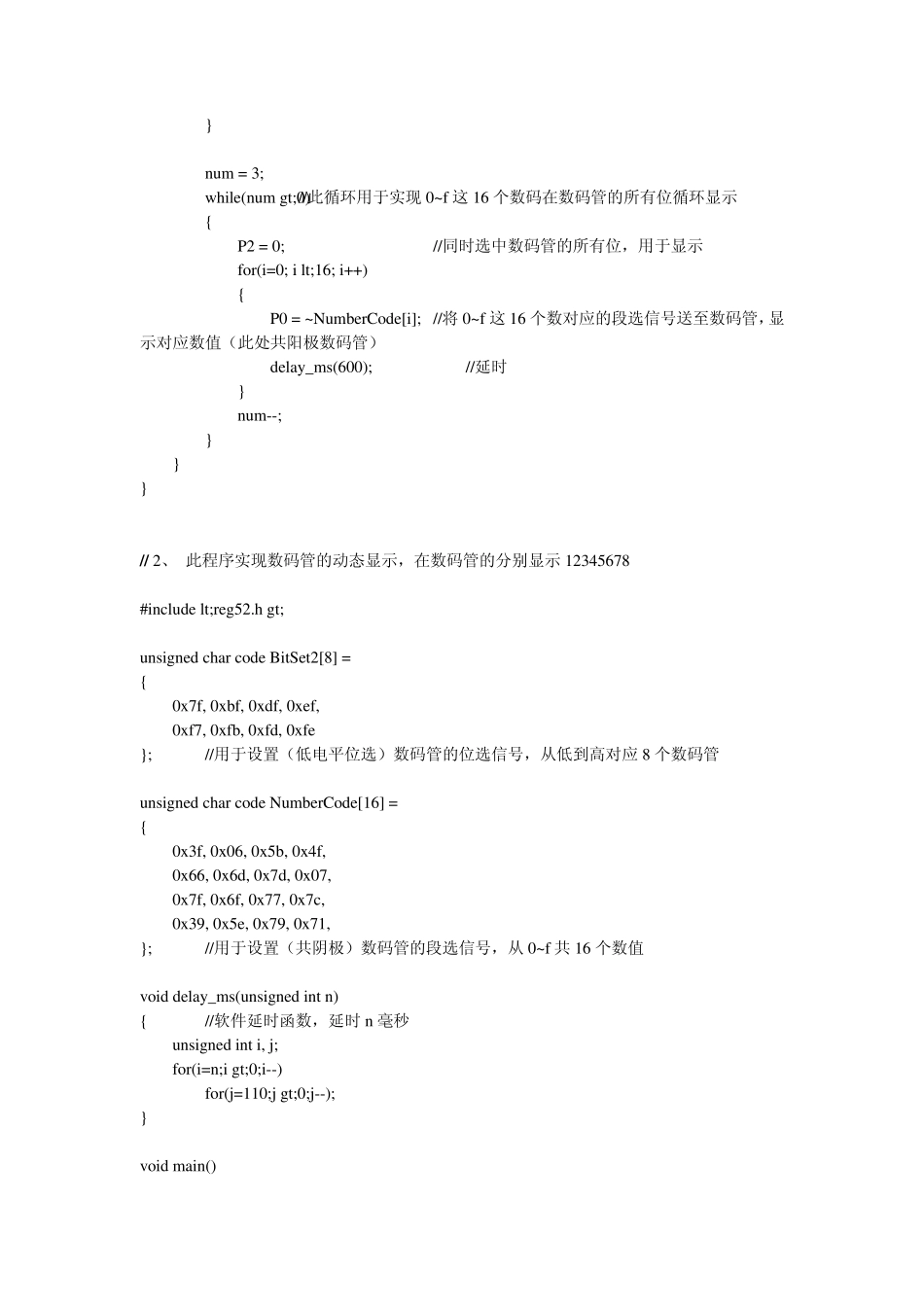

51单片机_数码管控制_第2页
2/6

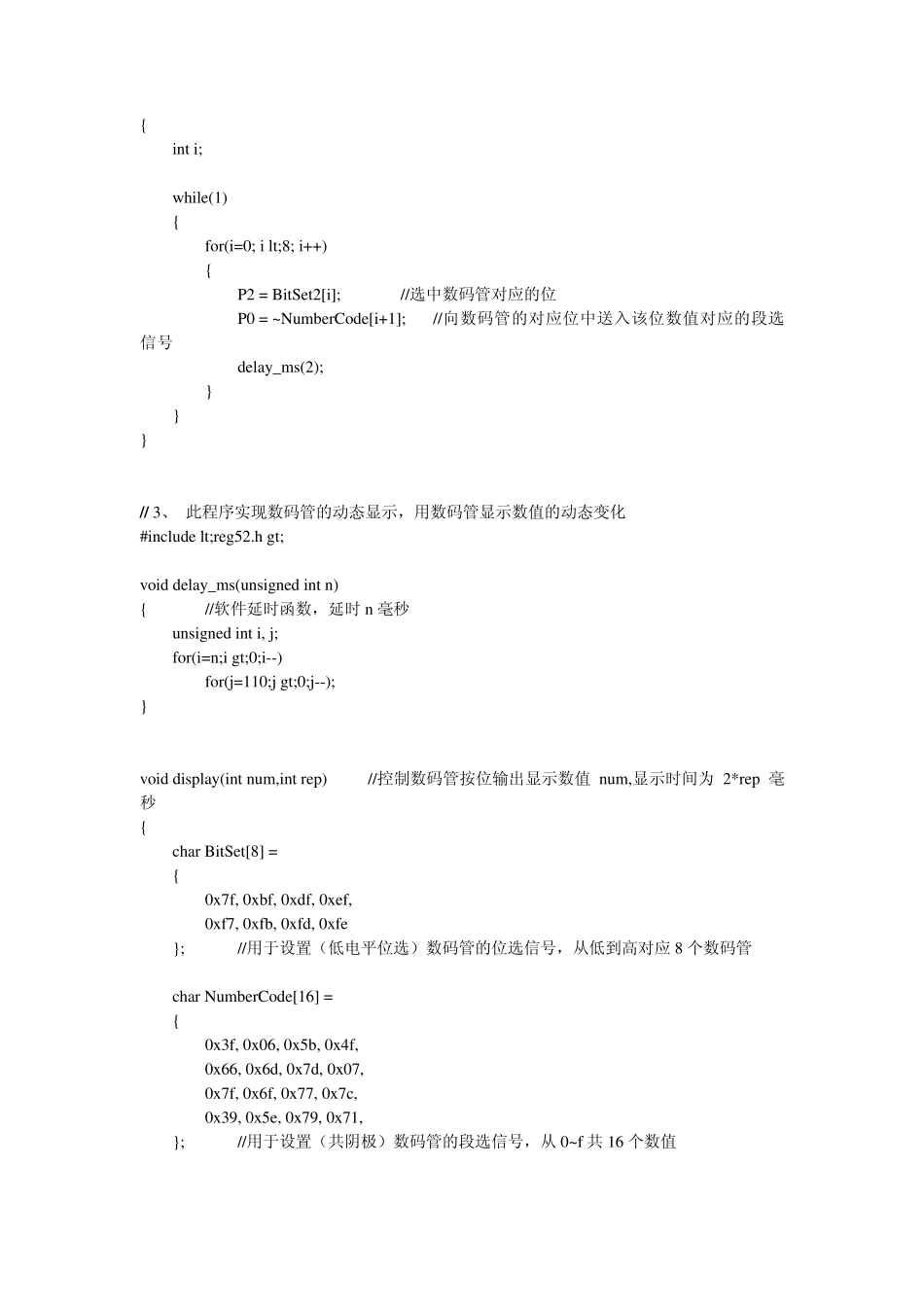

51单片机_数码管控制_第3页
3/6
《51 系列单片机_数码管控制》源文件 此程序使用 单片机89SC52 // 1、 此程序实现数码管的静态显示,在数码管的最低位循环显示 0~9 这 10 个数 #include unsigned char code BitSet[8] = { 0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f }; //用于设置(低电平位选)数码管的位选信号,从低到高对应 8 个数码管 unsigned char code NumberCode[16] = { 0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71, }; //用于设置(共阴极)数码管的段选信号,从 0~f 共 16 个数值 void delay_ms(unsigned int n) { //软件延时函数,延时 n 毫秒 unsigned int i, j; for(i=n;i>0;i--) for(j=110;j>0;j--); } void main() { int num, i; while(1) { num = 3; while(num>0)//此循环用于实现 0~9 这 10 个数码在数码管的最低位循环显示 { P2 = BitSet[7]; //选中数码管的最低位,用于显示 for(i=0; i<10; i++) { P0 = ~NumberCode[i]; //将 0~9 这 10 个数对应的段选信号送至数码管,显示对应数值(此处共阳极数码管) delay_ms(600); //延时 } num--; } num = 3; while(num>0)//此循环用于实现0~f 这16 个数码在数码管的所有位循环显示 { P2 = 0; //同时选中数码管的所有位,用于显示 for(i=0; i<16; i++) { P0 = ~NumberCode[i]; //将0~f 这16 个数对应的段选信号送至数码管,显示对应数值(此处共阳极数码管) delay_ms(600); //延时 } num--; } } } // 2、 此程序实现数码管的动态显示,在数码管的分别显示12345678 #include unsigned char code BitSet2[8] = { 0x7f, 0xbf, 0xdf, 0xef, 0xf7, 0xfb, 0xfd, 0xfe }; //用于设置(低电平位选)数码管的位选信号,从低到高对应8 个数码管 unsigned char code NumberCode[16] = { 0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71, }; //用于设置(共阴极)数码管的段选信号,从 0~f 共16 个数值 void delay_ms(unsigned int n) { //软件延时函数,延时n 毫秒 unsigned int i, j; for(i=n;i>0;i--) for(j=110;j>0;j--); } void main() { int i; while(1) { for(i=...
