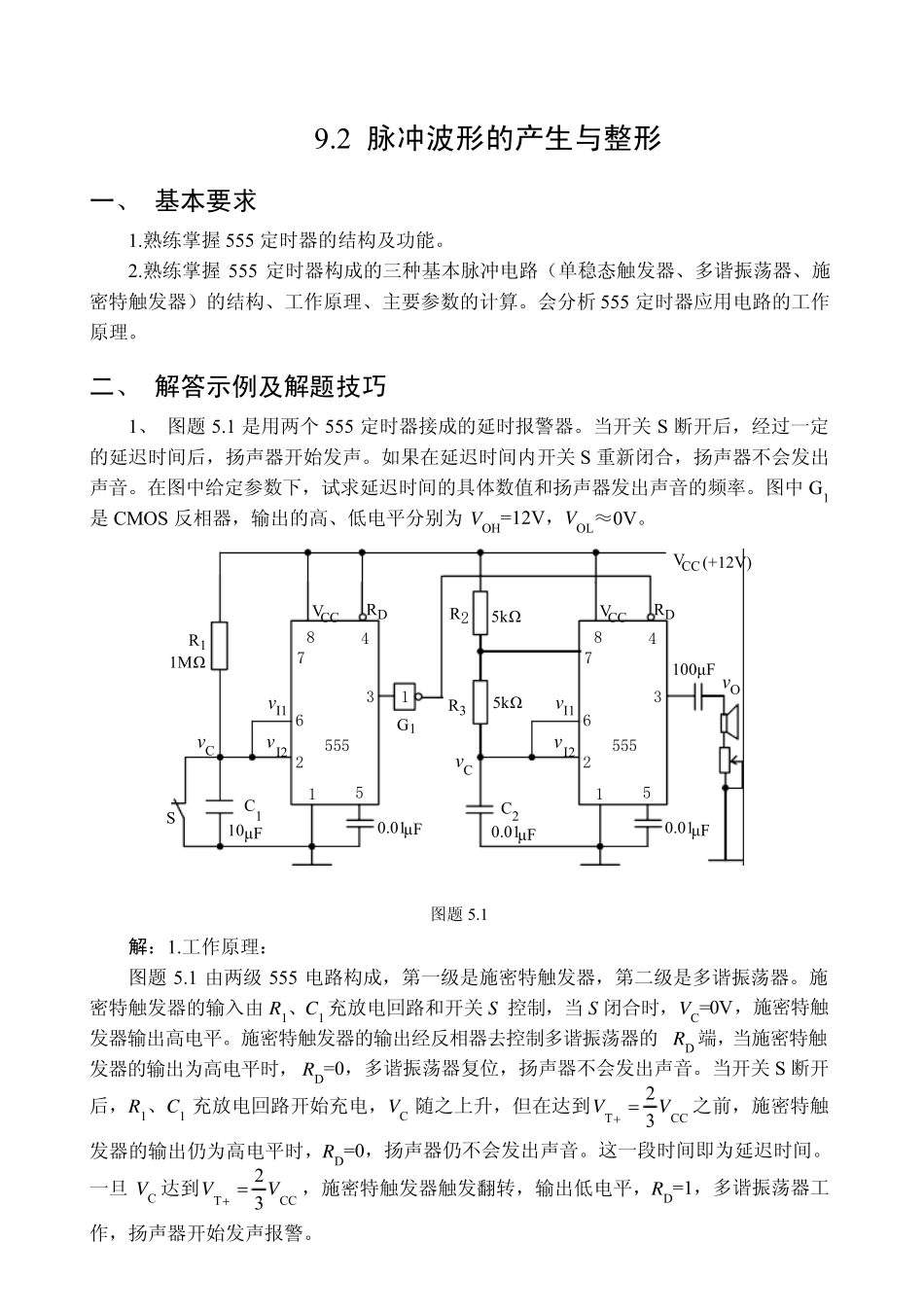

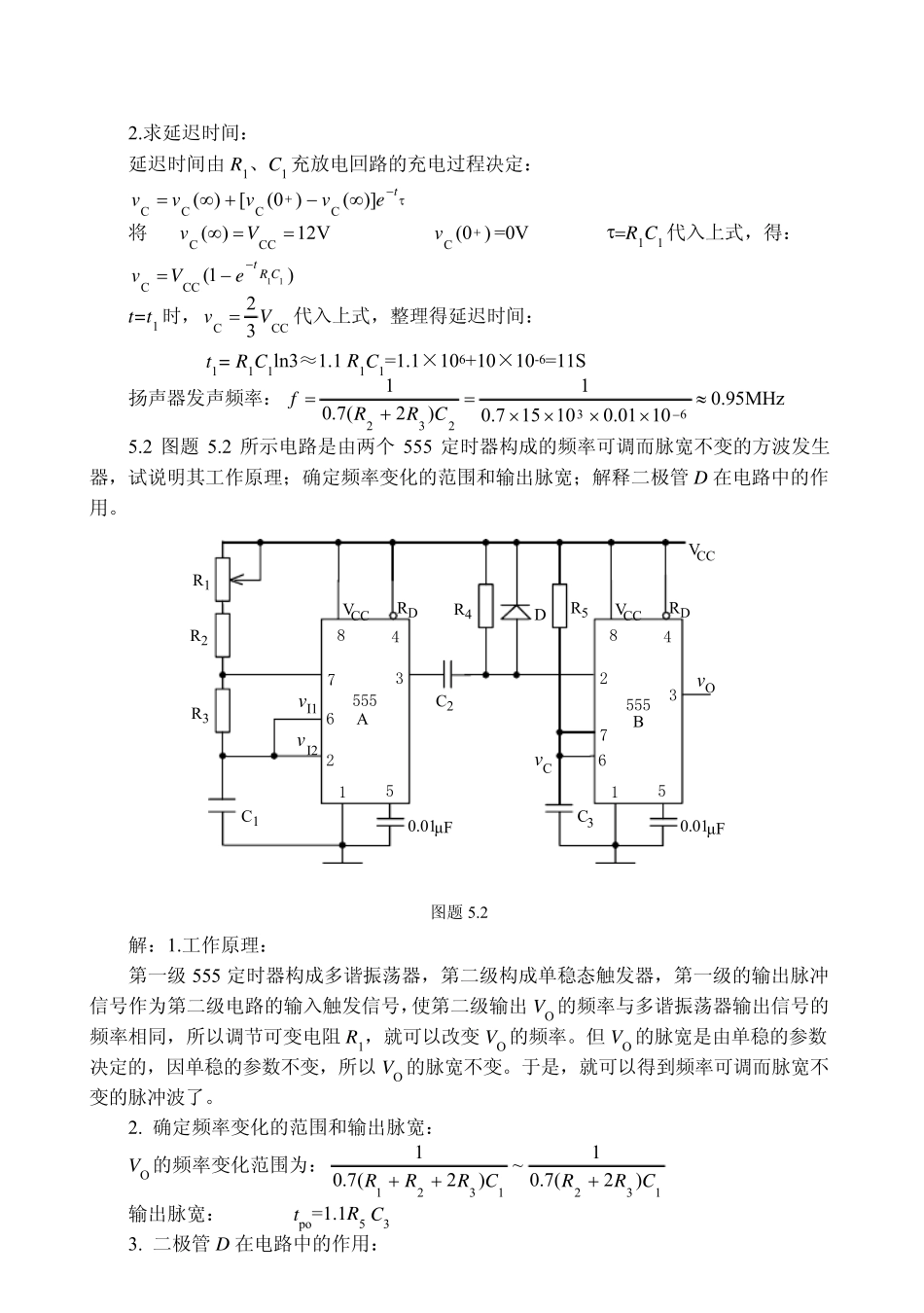

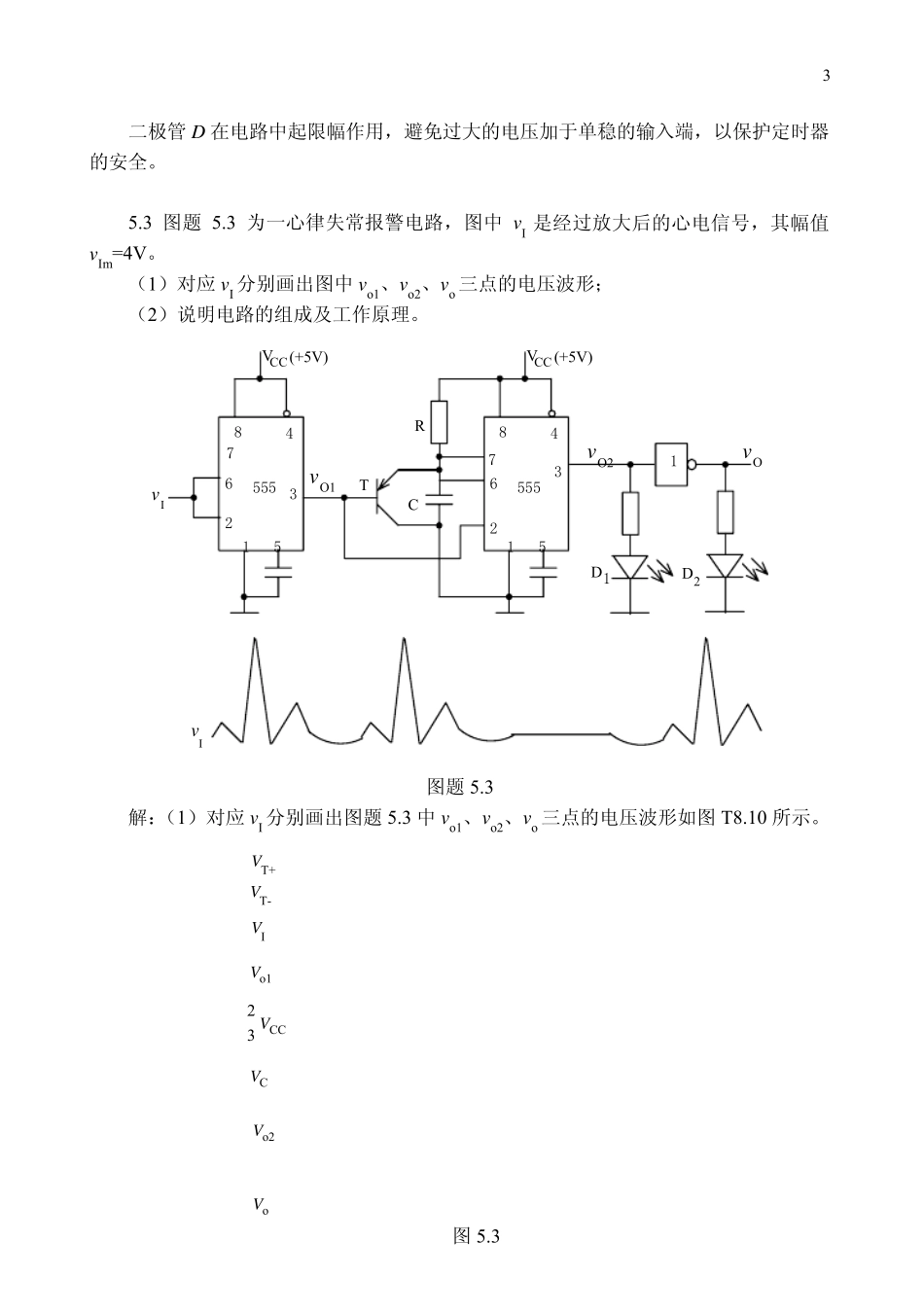

9.2 脉冲波形的产生与整形 一、 基本要求 1.熟练掌握555 定时器的结构及功能。 2.熟练掌握555 定时器构成的三种基本脉冲电路（单稳态触发器、多谐振荡器、施密特触发器）的结构、工作原理、主要参数的计算。会分析555 定时器应用电路的工作原理。 二、 解答示例及解题技巧 1、 图题5.1 是用两个555 定时器接成的延时报警器。当开关S 断开后，经过一定的延迟时间后，扬声器开始发声。如果在延迟时间内开关S 重新闭合，扬声器不会发出声音。在图中给定参数下，试求延迟时间的具体数值和扬声器发出声音的频率。图中G1是CMOS 反相器，输出的高、低电平分别为VOH=12V，VOL≈0V。 C7RD5V1CC60.012v4C555v8I13vI2C7CCRRD25V1CC6R0.01v23v4C555Ov8I13VvI2R1S1G1100μFμFμF(+12V)121MΩ5kΩ5kΩ0.01μF10μF 图题5.1 解：1.工作原理： 图题5.1 由两级 555 电路构成，第一级是施密特触发器，第二级是多谐振荡器。施密特触发器的输入由 R1、C1 充放电回路和开关S 控制，当S 闭合时，VC=0V，施密特触发器输出高电平。施密特触发器的输出经反相器去控制多谐振荡器的RD 端，当施密特触发器的输出为高电平时，RD=0，多谐振荡器复位，扬声器不会发出声音。当开关S 断开后，R1、C1 充放电回路开始充电，VC 随之上升，但在达到CCT32 VV=+之前，施密特触发器的输出仍为高电平时，RD=0，扬声器仍不会发出声音。这一段时间即为延迟时间。一旦 VC 达到CCT32 VV=+，施密特触发器触发翻转，输出低电平，RD=1，多谐振荡器工作，扬声器开始发声报警。 2.求延迟时间： 延迟时间由R1、C1 充放电回路的充电过程决定： τtevvvv−+∞−+∞=)]()0([)(CCCC 将 V12)(CCC==∞Vv )0(C+v=0V τ=R1C1 代入上式，得： )1(11CCCCRteVv−−= t=t1 时，CCC32 Vv=代入上式，整理得延迟时间： t1= R1C1ln3≈1.1 R1C1=1.1×106+10×10-6=11S 扬声器发声频率：MHz95.01001.010157.01)2(7.0163232≈××××=+=−CRRf 5.2 图题 5.2 所示电路是由两个 555 定时器构成的频率可调而脉宽不变的方波发生器，试说明其工作原理；确定频率变化的范围和输出脉宽；解释二极管 D 在电路中的作用。 CRD5V1CC60.0124555v8I13vI2CCCRD5V1CCR0.015v4C55583VμFμF67R4D2Ov1R3R2R71C23AB 图题 5.2 解：1.工作原理： 第一级 555 定时器构成多谐振荡器，第二级构成单稳态触发器，第一级的输出脉冲信号作为第二级电路的输入触发信号，使第二级...
