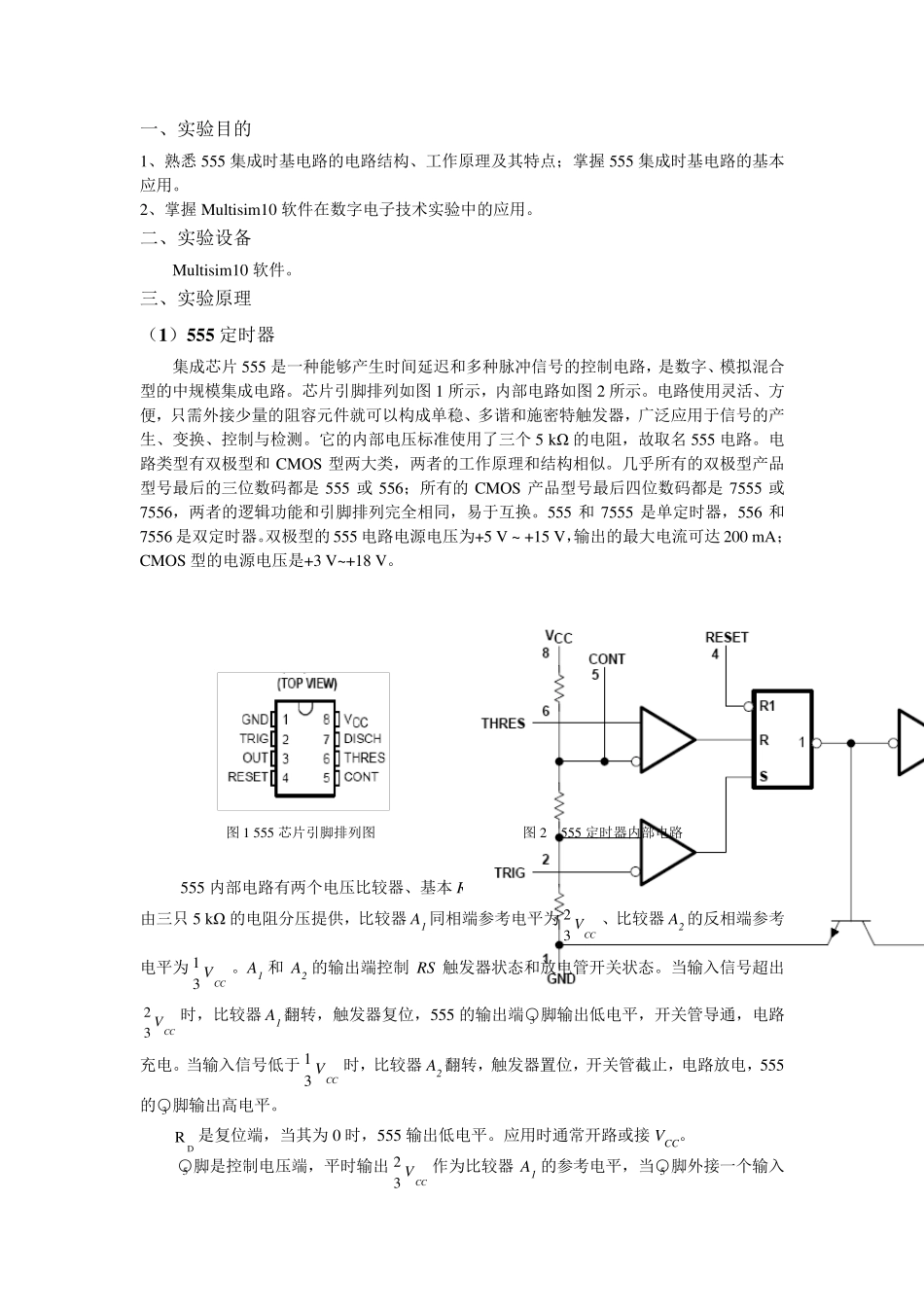

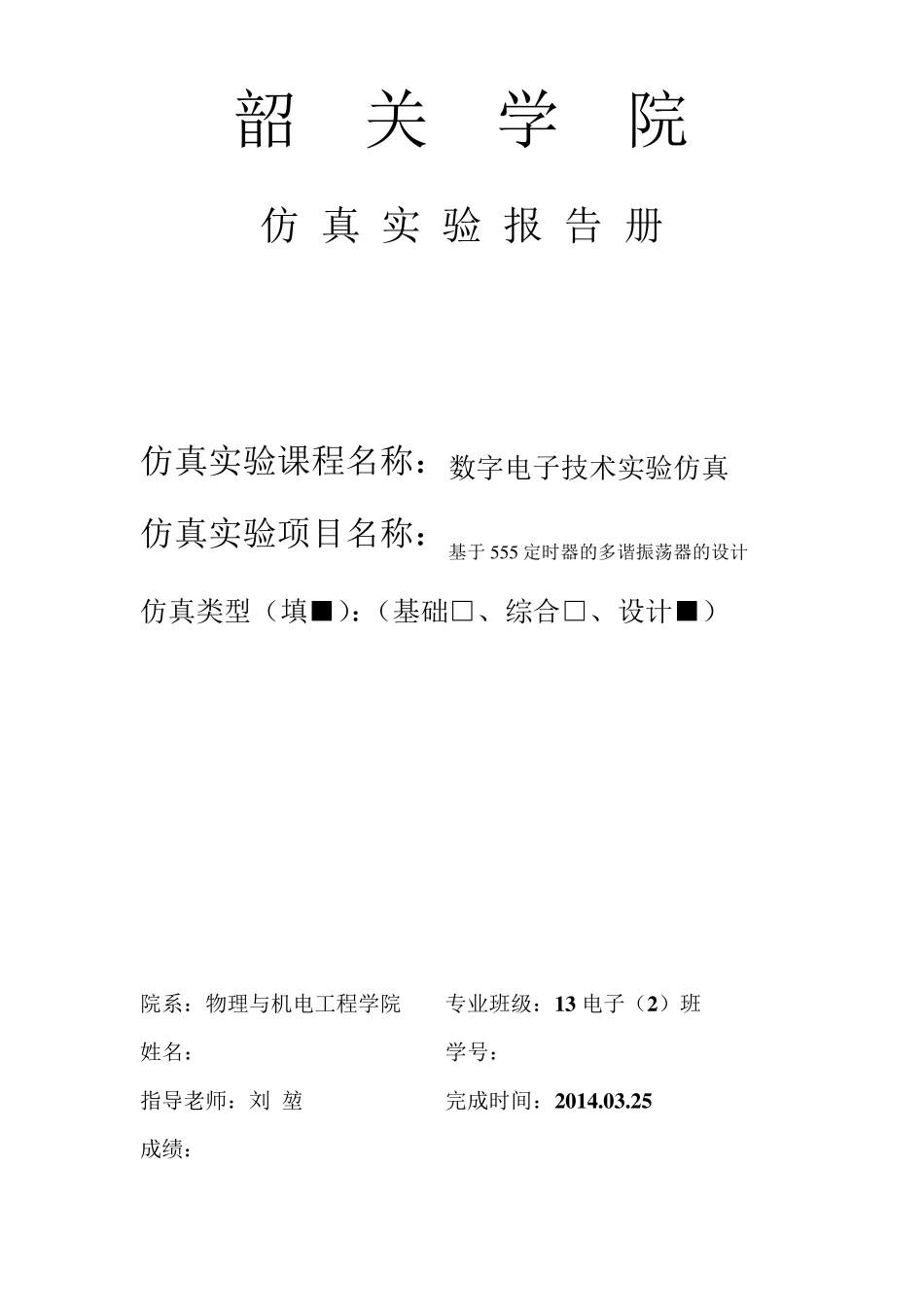

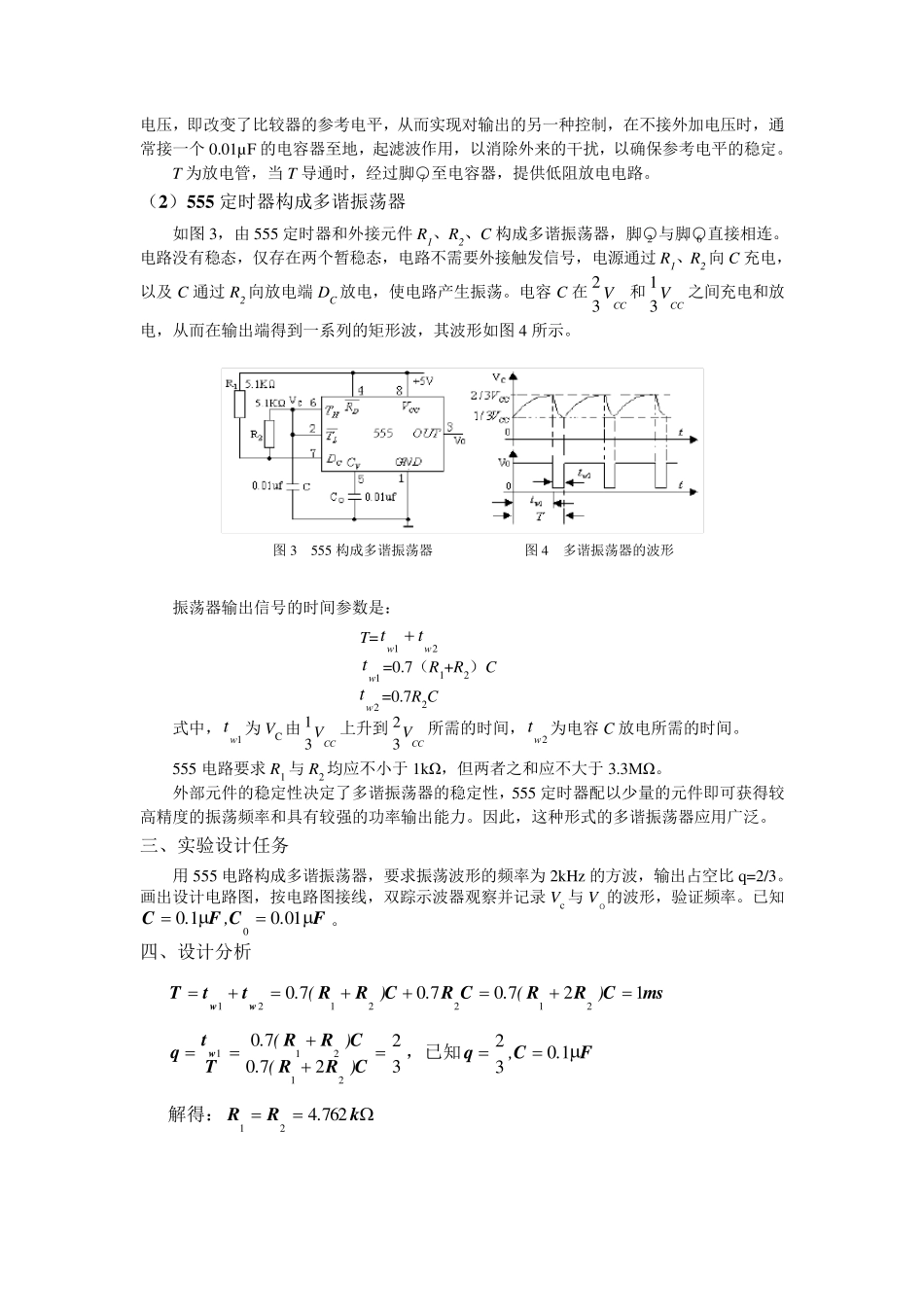

韶 关 学 院 仿 真 实 验 报 告 册 仿真实验课程名称：数字电子技术实验仿真 仿真实验项目名称：基于5 5 5 定时器的多谐振荡器的设计 仿真类型（填■）：（基础□、综合□、设计■） 院系：物理与机电工程学院 专业班级：1 3 电子（2 ）班 姓名： 学号： 指导老师：刘 堃 完成时间：2 0 1 4 .0 3 .2 5 成绩： 一 、 实 验 目 的 1、 熟 悉 555 集 成 时 基 电 路 的 电 路 结 构 、 工 作 原 理 及 其 特 点 ； 掌 握 555 集 成 时 基 电 路 的 基 本应 用 。 2、 掌 握 Multisim10 软 件 在 数 字 电 子 技 术 实 验 中 的 应 用 。 二 、 实 验 设 备 Multisim10 软 件 。 三 、 实 验 原 理 （ 1 ） 5 5 5 定 时 器 集 成 芯 片 555 是 一 种 能 够 产 生 时 间 延 迟 和 多 种 脉 冲 信 号 的 控 制 电 路 ， 是 数 字 、 模 拟 混 合型 的 中 规 模 集 成 电 路 。 芯 片 引 脚 排 列 如 图 1 所 示 ， 内 部 电 路 如 图 2 所 示 。 电 路 使 用 灵 活 、 方便 ， 只 需 外 接 少 量 的 阻 容 元 件 就 可 以 构 成 单 稳 、 多 谐 和 施 密 特 触 发 器 ， 广 泛 应 用 于 信 号 的 产生 、 变 换 、 控 制 与 检 测 。 它 的 内 部 电 压 标 准 使 用 了 三 个 5 kΩ 的 电 阻 ， 故 取 名 555 电 路 。 电路 类 型 有 双 极型 和CMOS 型 两大类 ， 两者的 工 作 原 理 和 结 构 相似。 几乎所 有 的 双 极型 产 品型 号 最后的 三 位数 码都是555 或556； 所 有 的CMOS 产 品型 号 最后四位数 码都是7555 或7556， 两者的 逻辑功能 和 引 脚 排 列 完全相同， 易于 互换 。 555 和7555 是 单 定 时 器 ， 556 和7556 是 双 定 时 器 。双 极型 的 555 电 路 电 源电 压 为+5 V ~ +15 V，输出的 最大电 流可 达200 mA；CMOS 型 的 电 源电 压 是 +3 V~+18 V。 555 内 部 电 路 有 两个 电 压 比较器 、 基 本 RS 触 发 器 和 放电 开关管T。 比较器 的 参考电 压由三 只 5 kΩ 的 电 阻 分压 提供， 比较器...
