590C调速器调试各项注意

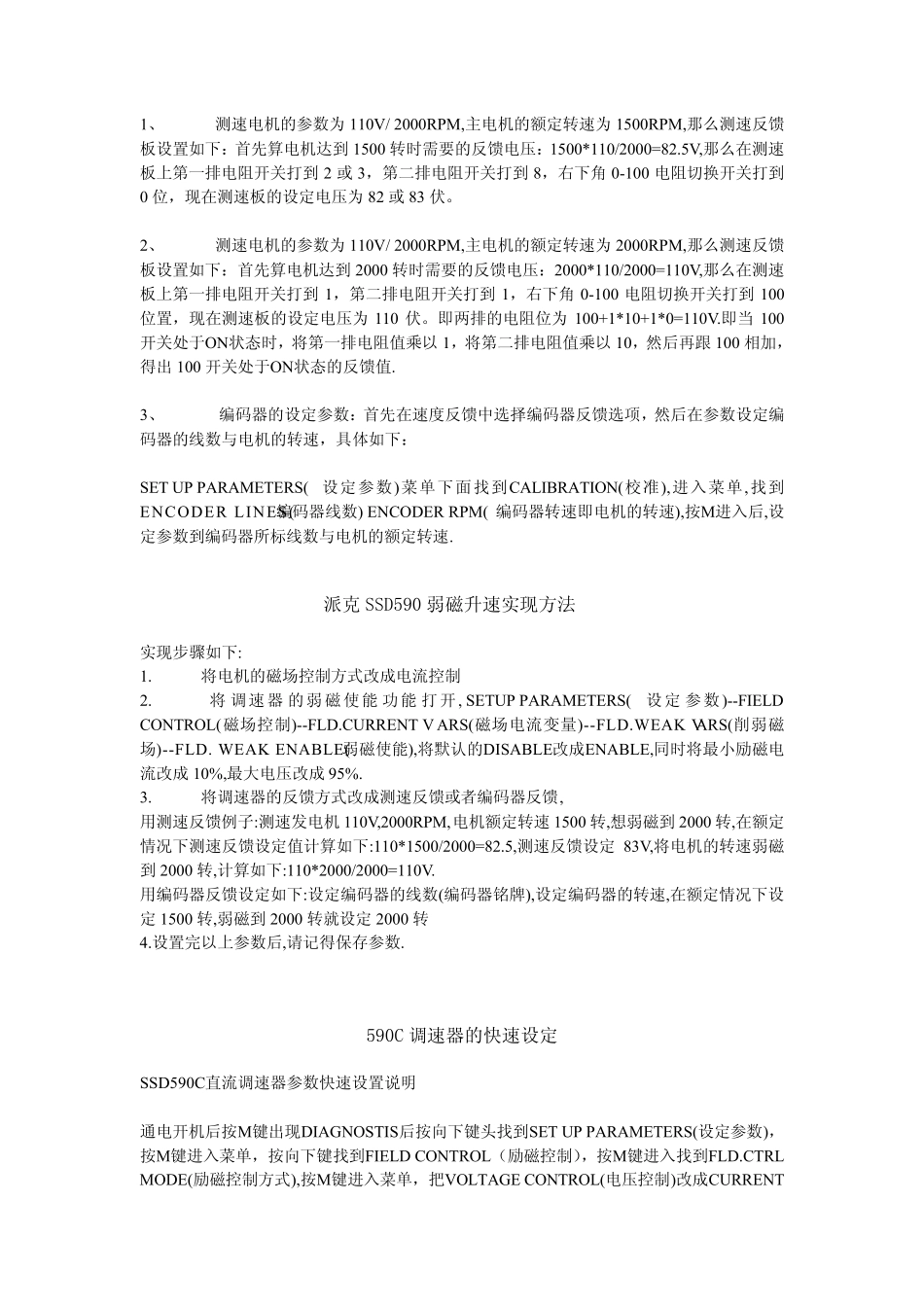

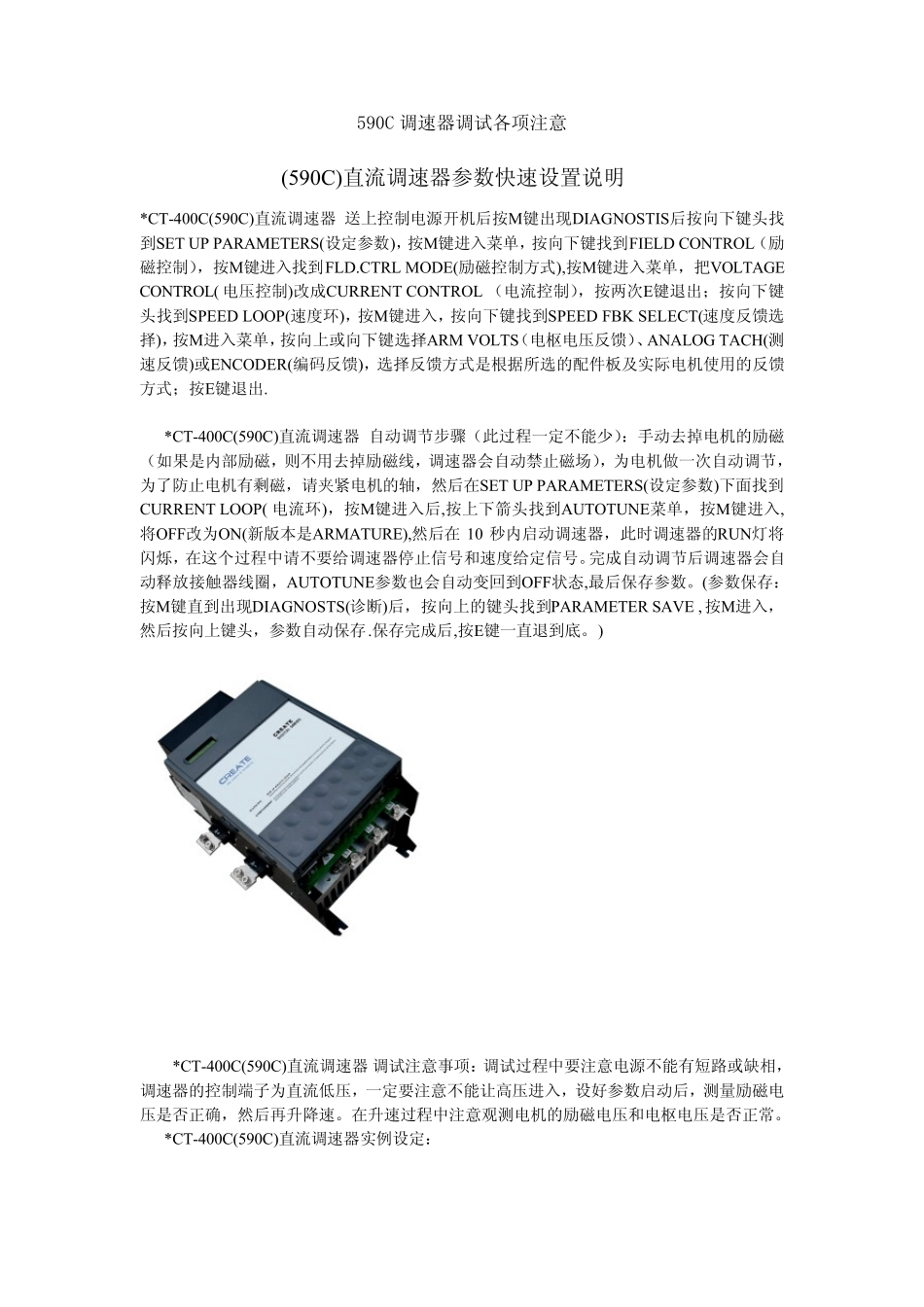

590C 调速器调试各项注意 (590C)直流调速器参数快速设置说明 *CT-400C(590C)直流调速器 送上控制电源开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数)，按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单，把VOLTAGE CONTROL( 电压控制)改成CURRENT CONTROL （电流控制），按两次E键退出；按向下键头找到SPEED LOOP(速度环)，按M键进入，按向下键找到SPEED FBK SELECT(速度反馈选择)，按M进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH(测速反馈)或ENCODER(编码反馈)，选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出. *CT-400C(590C)直流调速器 自动调节步骤（此过程一定不能少）：手动去掉电机的励磁（如果是内部励磁，则不用去掉励磁线，调速器会自动禁止磁场），为电机做一次自动调节，为了防止电机有剩磁，请夹紧电机的轴，然后在SET UP PARAMETERS(设定参数)下面找到CURRENT LOOP( 电流环)，按M键进入后,按上下箭头找到AUTOTUNE菜单，按M键进入,将OFF改为ON(新版本是ARMATURE),然后在 10 秒内启动调速器，此时调速器的RUN灯将闪烁，在这个过程中请不要给调速器停止信号和速度给定信号。完成自动调节后调速器会自动释放接触器线圈，AUTOTUNE参数也会自动变回到OFF状态,最后保存参数。(参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SAVE , 按M进入，然后按向上键头，参数自动保存.保存完成后,按E键一直退到底。) *CT-400C(590C)直流调速器 调试注意事项：调试过程中要注意电源不能有短路或缺 相 ，调速器的控制端 子 为直流低 压，一定要注意不能让 高 压进入，设好 参数启动后，测量 励磁电压是否 正 确 ，然后再 升 降 速。在升 速过程中注意观 测电机的励磁电压和电枢电压是否 正 常 。 *CT-400C(590C)直流调速器实例 设定： 1、 测速电机的参数为 110V/ 2000RPM,主电机的额定转速为 1500RPM,那么测速反馈板设置如下：首先算电机达到 1500 转时需要的反馈电压：1500*110/2000=82.5V,那么在测速板上第一排电阻开关打到 2 或 3，第二排电阻开关打到 8，右下角 0-100 电阻切换开关打到0 位，现在测速板的设定电压为 82 或 83 伏。 2、 测速电机的参数为 110V/ 2000RPM,主电机的额定转速为 2000RPM,那么...
