5S管理标识标准.

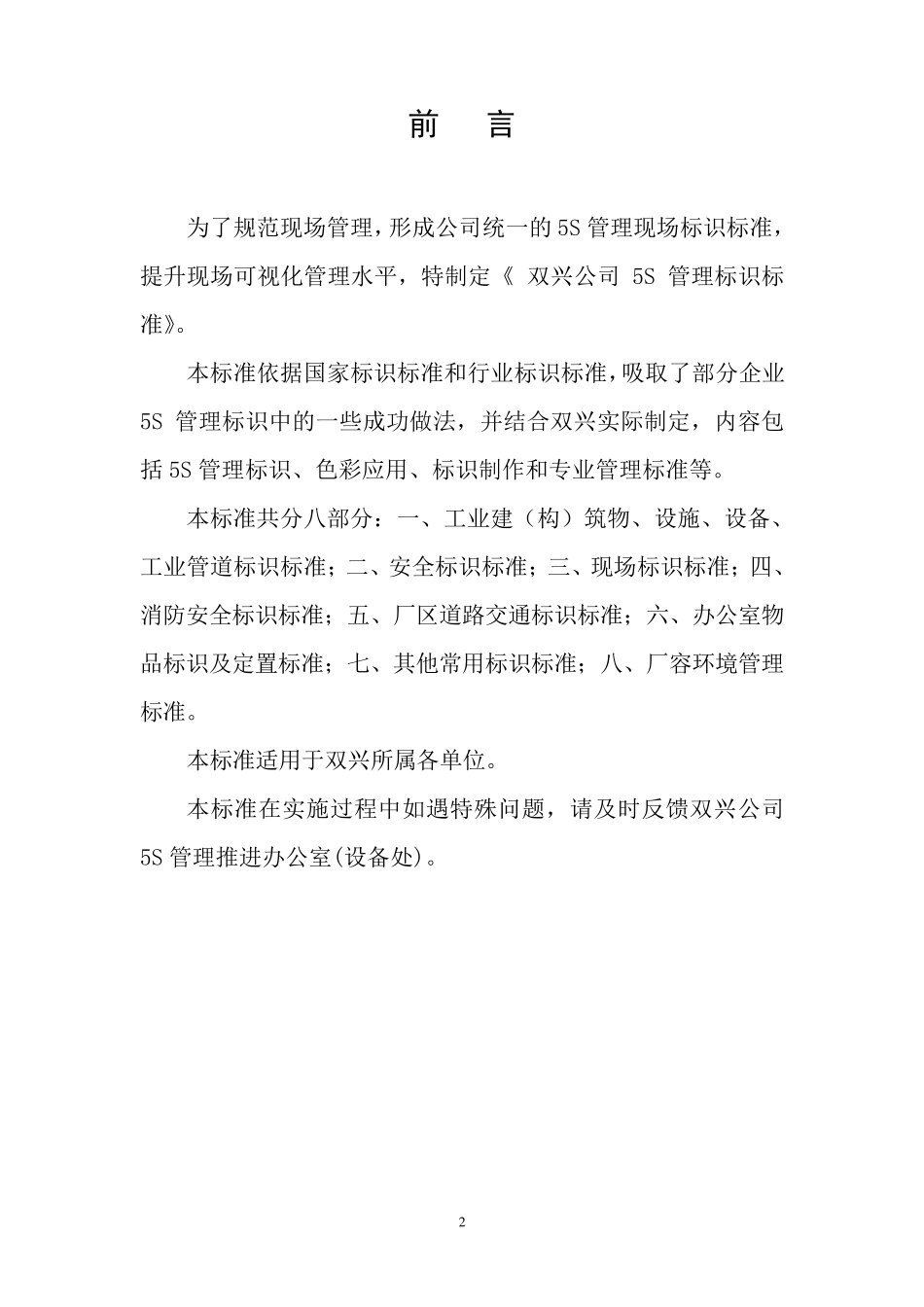

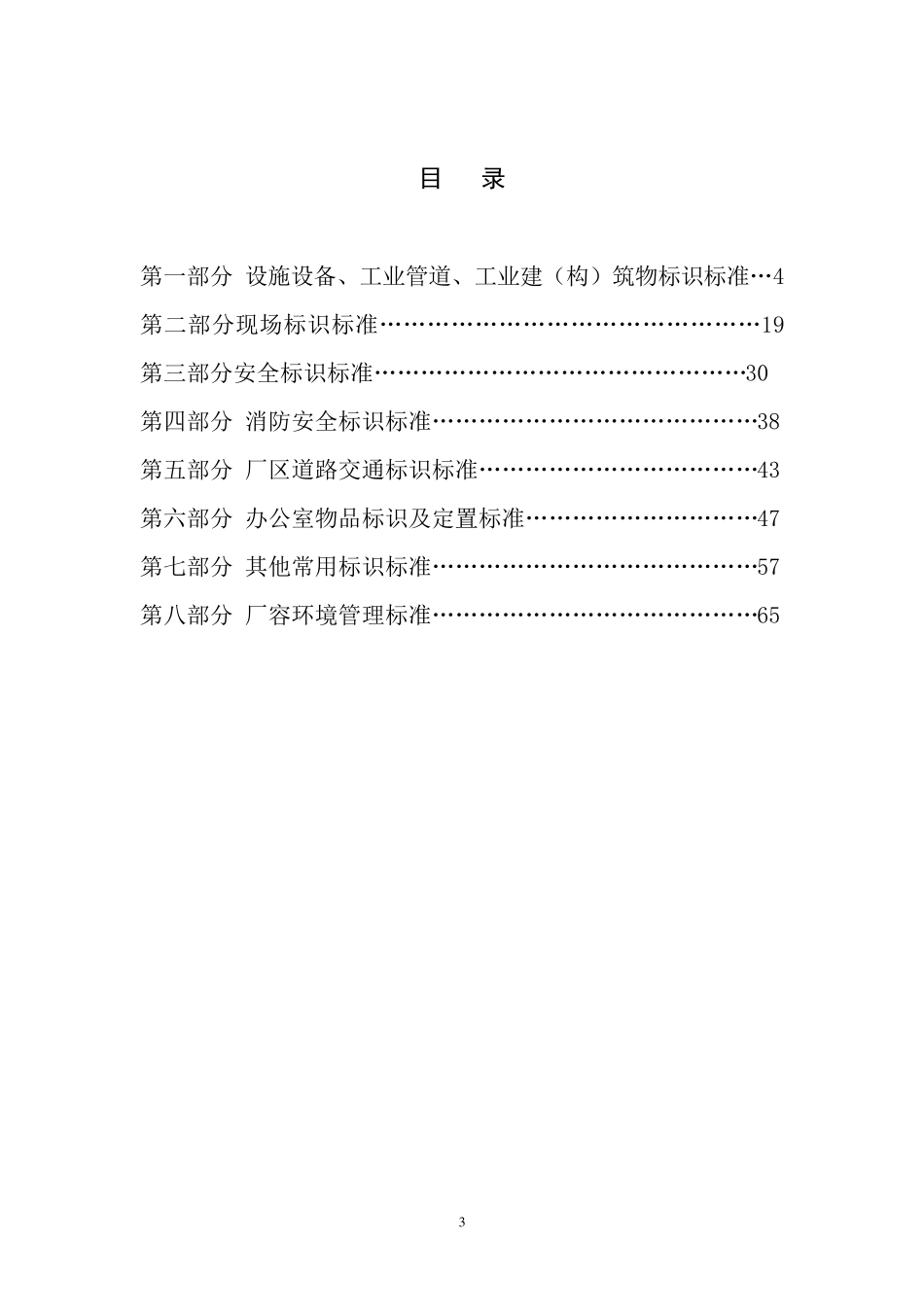

1 北方华锦集团公司双兴分公司 5S 管 理 标 识 标 准 (试行) 编 制 : 于 海 波 审 核 ： 王 桂 成 审 批 ： 王 立 志 双 兴 分 公 司 二 〇 一 六 年 九 月 2 前 言 为了规范现场管理，形成公司统一的5S 管理现场标识标准，提升现场可视化管理水平，特制定《 双兴公司5S 管理标识标准》。 本标准依据国家标识标准和行业标识标准，吸取了部分企业5S 管理标识中的一些成功做法，并结合双兴实际制定，内容包括5S 管理标识、色彩应用、标识制作和专业管理标准等。 本标准共分八部分：一、工业建（构）筑物、设施、设备、工业管道标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。 本标准适用于双兴所属各单位。 本标准在实施过程中如遇特殊问题，请及时反馈双兴公司5S 管理推进办公室(设备处)。 3 目 录 第一部分 设施设备、工业管道、工业建（构）筑物标识标准…4 第二部分现场标识标准…………………………………………19第三部分安全标识标准…………………………………………30 第四部分 消防安全标识标准……………………………………38 第五部分 厂区道路交通标识标准………………………………43 第六部分 办公室物品标识及定置标准…………………………47 第七部分 其他常用标识标准……………………………………57 第八部分 厂容环境管理标准……………………………………65 4 第一部分 设施设备、工业管道、工业建（构）筑物标识 1、总则 1.1表 面 色 :执 行 华 锦 集 团 表 面 色 和 标 志 管 理 规 定（HJ-GCJS-001-2007）(试行)：管道标识方法:采用 GB7231-2003 标准 4.2.b)色环标识法。表面色选用原则是使建筑物表面色的设计与设备、管道的表面色相协调。钢筋混凝土构筑件、防火保护层一般不宜刷色。 本规定所用的颜色应与附录《色卡》一致。 1.2 术语和定义 1.2.1 表面：指不隔热的设备、管道、钢结构的外表面或隔热的设备和管道钢结构的保护层外表面及钢结构、建筑物外表面。 1.2.2 表面色：用于标识设备内，管道内流体的种类和状态，以及钢结构、建筑物外表面颜色。 1.2.3 标识：用于标示设备的名称、位号，管道内流体的性质、名称和流向，即在外表面局部范围刷明显的标识符，如字样、位号、箭...
