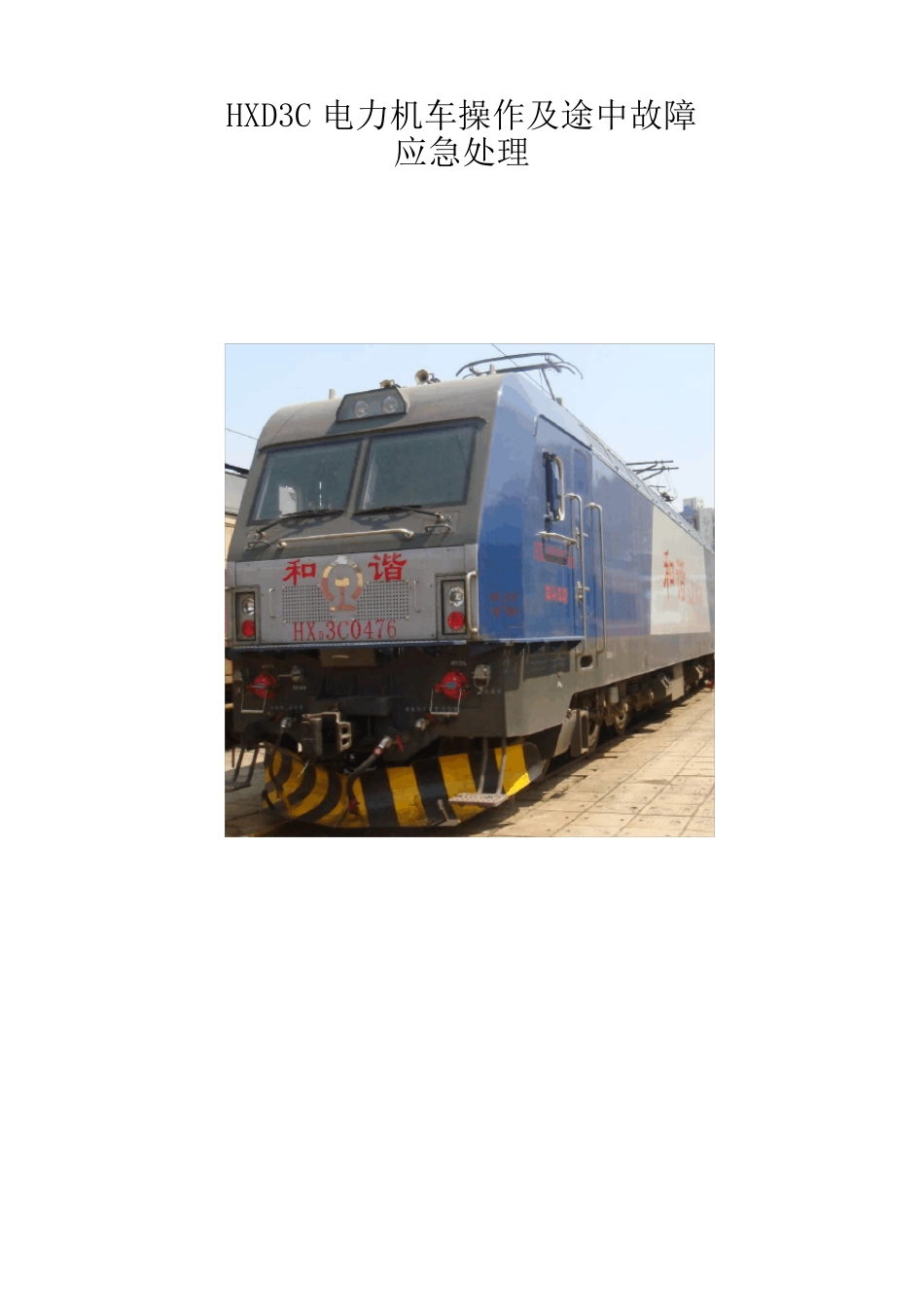

6.HXD3C电力机车操作及故障处理_51crh高铁论坛__第1页
1/19

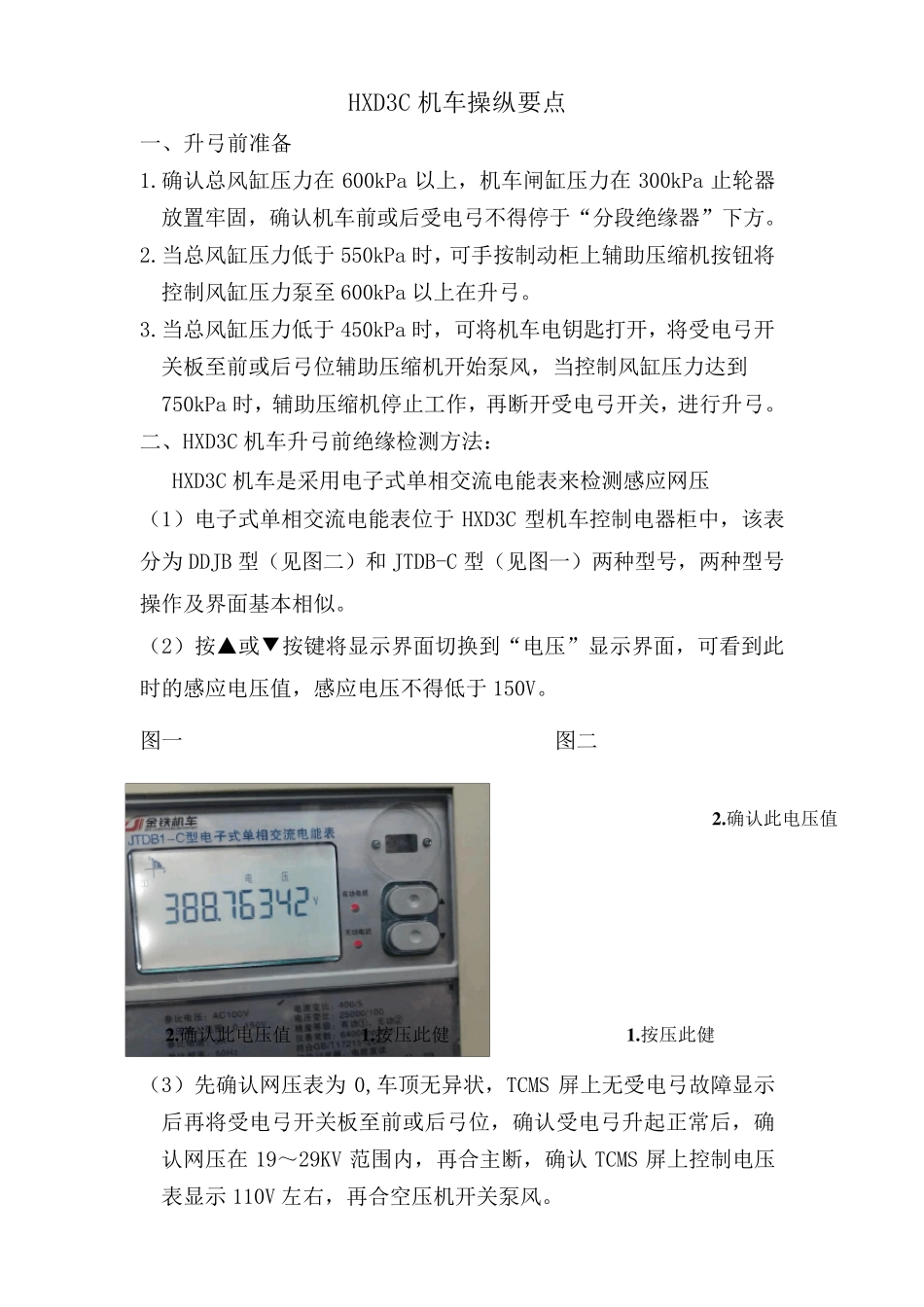

6.HXD3C电力机车操作及故障处理_51crh高铁论坛__第2页
2/19

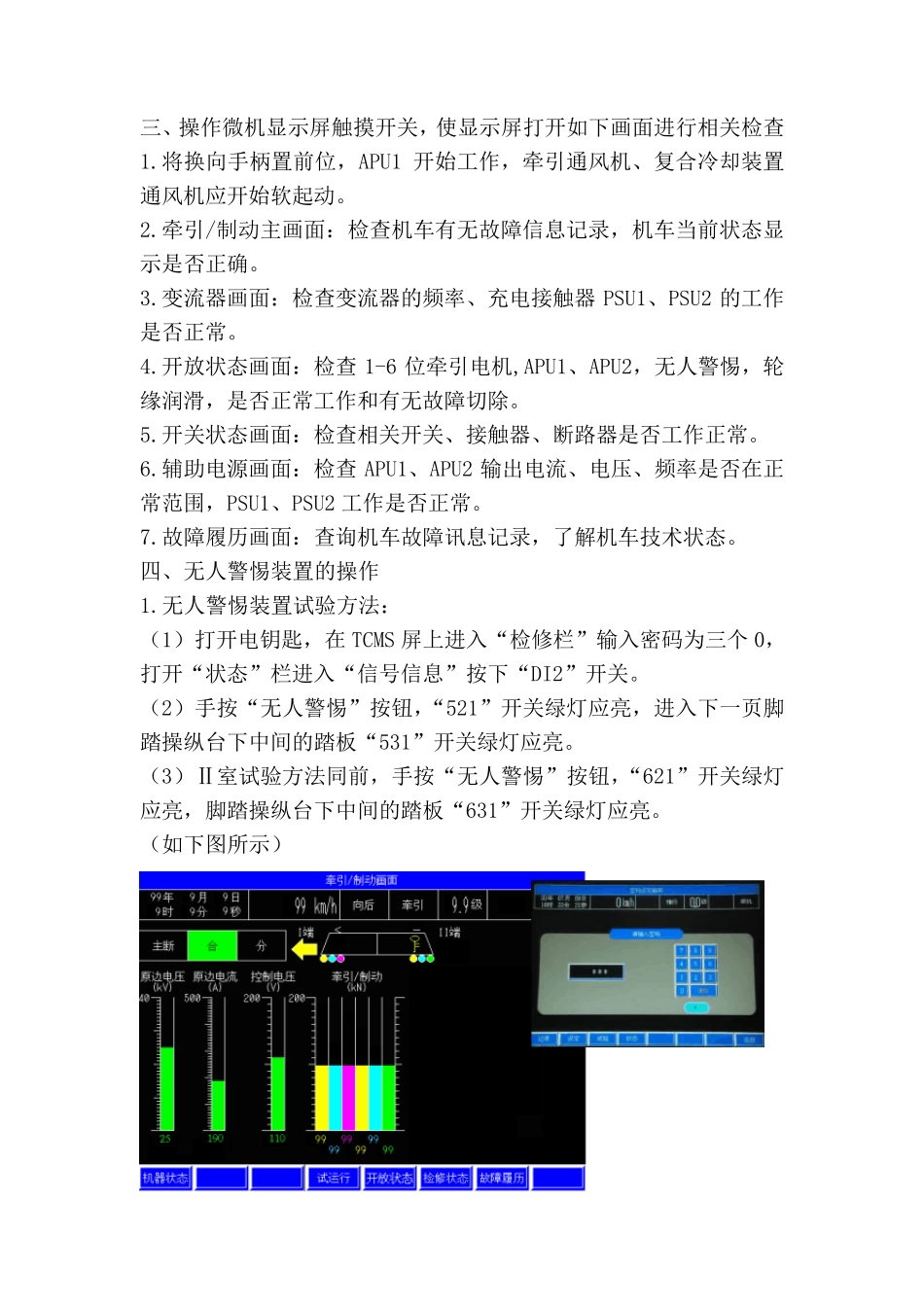

6.HXD3C电力机车操作及故障处理_51crh高铁论坛__第3页
3/19
HXD3C 电力机车操作及途中故障 应急处理 HXD3C 机车操纵要点 一、升弓前准备 1.确认总风缸压力在600kPa 以上,机车闸缸压力在300kPa 止轮器放置牢固,确认机车前或后受电弓不得停于“分段绝缘器”下方。 2.当总风缸压力低于550kPa 时,可手按制动柜上辅助压缩机按钮将 控制风缸压力泵至 600kPa 以上在升弓。 3.当总风缸压力低于450kPa 时,可将机车电钥匙打开,将受电弓开 关板至前或后弓位辅助压缩机开始泵风,当控制风缸压力达到 750kPa 时,辅助压缩机停止工作,再断开受电弓开关,进行升弓。 二、HXD3C 机车升弓前绝缘检测方法: HXD3C 机车是采用电子式单相交流电能表来检测感应网压 (1)电子式单相交流电能表位于HXD3C 型机车控制电器柜中,该表分为 DDJB 型(见图二)和 JTDB-C 型(见图一)两种型号,两种型号操作及界面基本相似。 (2)按▲或▼按键将显示界面切换到“电压”显示界面,可看到此时的感应电压值,感应电压不得低于150V。 图一 图二 (3)先确认网压表为 0,车顶无异状,TCMS 屏上无受电弓故障显示后再将受电弓开关板至前或后弓位,确认受电弓升起正常后,确认网压在19~29KV 范围内,再合主断,确认TCMS 屏上控制电压表显示 110V 左右,再合空压机开关泵风。 1 .按压此健 2 .确认此电压值 1 .按压此健 2 .确认此电压值 三、操作微机显示屏触摸开关,使显示屏打开如下画面进行相关检查 1.将换向手柄置前位,APU1 开始工作,牵引通风机、复合冷却装置通风机应开始软起动。 2.牵引/制动主画面:检查机车有无故障信息记录,机车当前状态显示是否正确。 3.变流器画面:检查变流器的频率、充电接触器PSU1、PSU2 的工作是否正常。 4.开放状态画面:检查1-6 位牵引电机,APU1、APU2,无人警惕,轮缘润滑,是否正常工作和有无故障切除。 5.开关状态画面:检查相关开关、接触器、断路器是否工作正常。 6.辅助电源画面:检查APU1、APU2 输出电流、电压、频率是否在正常范围,PSU1、PSU2 工作是否正常。 7.故障履历画面:查询机车故障讯息记录,了解机车技术状态。 四、无人警惕装置的操作 1.无人警惕装置试验方法: (1)打开电钥匙,在TCMS 屏上进入“检修栏”输入密码为三个 0,打开“状态”栏进入“信号信息”按下“DI2”开关。 (2)手按“无人警惕”按钮,“521”开关绿灯应亮,进入下一页脚踏操纵台下中间的踏板“531”开关绿灯应亮。 (3)Ⅱ室试验方法同前...
