600MW发电机组检修工艺标准

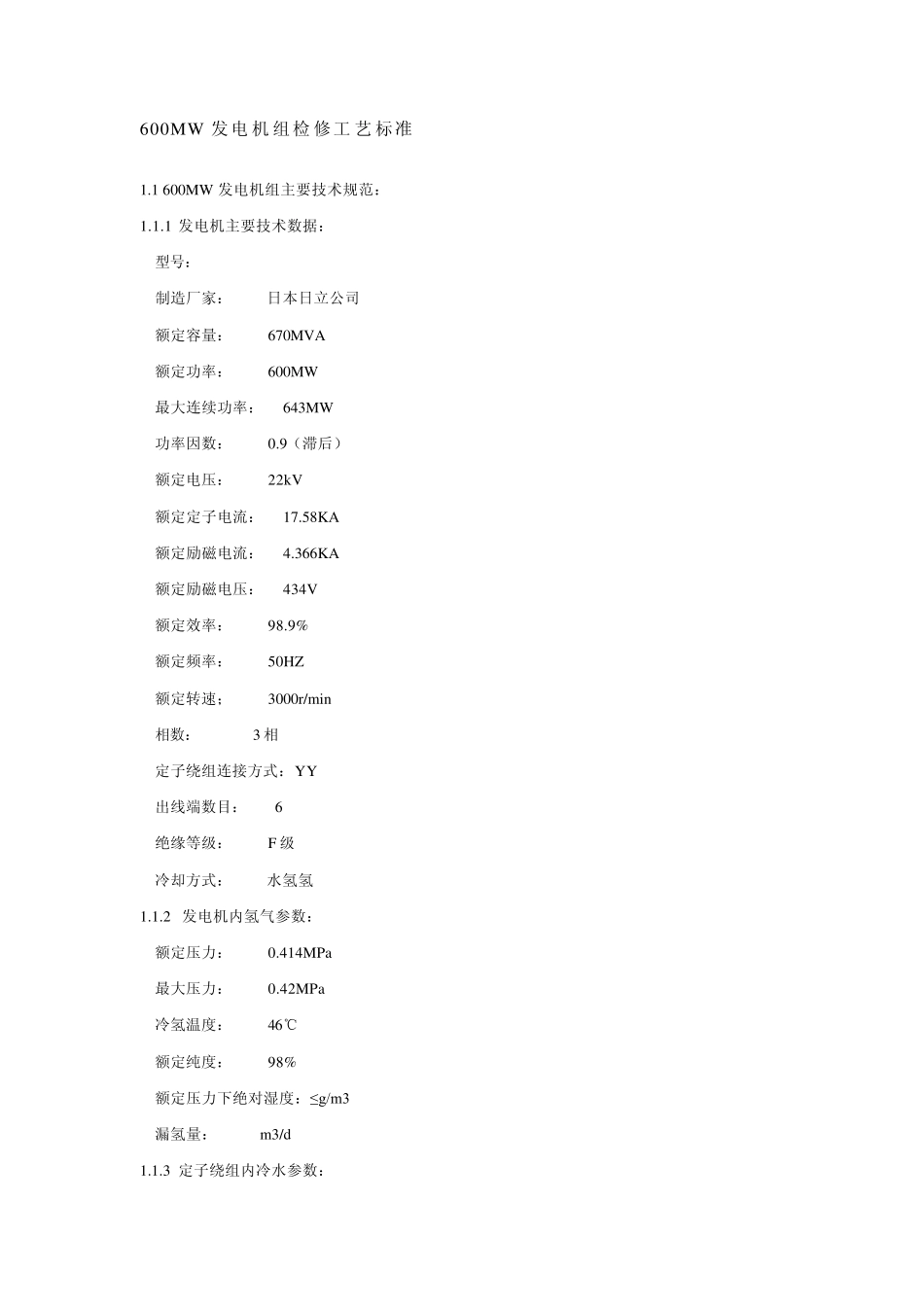

600MW 发电机组检修工艺标准 1.1 600MW 发电机组主要技术规范： 1.1.1 发电机主要技术数据： 型号： 制造厂家： 日本日立公司 额定容量： 670MVA 额定功率： 600MW 最大连续功率： 643MW 功率因数： 0.9（滞后） 额定电压： 22kV 额定定子电流： 17.58KA 额定励磁电流： 4.366KA 额定励磁电压： 434V 额定效率： 98.9% 额定频率： 50HZ 额定转速； 3000r/min 相数： 3 相 定子绕组连接方式：YY 出线端数目： 6 绝缘等级： F 级 冷却方式： 水氢氢 1.1.2 发电机内氢气参数： 额定压力： 0.414MPa 最大压力： 0.42MPa 冷氢温度： 46℃ 额定纯度： 98% 额定压力下绝对湿度：≤g/m3 漏氢量： m3/d 1.1.3 定子绕组内冷水参数： 入口处压力： Mpa 入口处温度： 流量： m3/h 铜化合物含量： ≤mg/L 导电率（20℃）： μs/cm PG 值(20℃): 哽度(20℃):＜µGe/1 含氨量(20℃):微量 1.1.4 氢冷却器循环水参数： 入口处压力： Mpa 入口处最大压力： Mpa 入口处最高温度： 入口处最低温度： 氢冷却器数量： 4 组 1.1.5 发电机其它技术数据 定槽数:42 转子槽数: 定子每次组串联匝数: 定子绕组对地绝缘厚度:mm 未抽转子时发电机内容积:m³ 抽完转子时发电机内容积:m³ 发电机总重量:380 000kg 定子装配重量:270 000kg 转子装配重量:70 000kg 一组冷却器重量:kg 内端盖重量:kg 导风环重量:kg 汽侧外端盖重量:kg 励侧外端盖重量:kg 冷却器外罩重量:kg 出线盒重量:kg 瓷套端子重量:kg 中性点外罩重量:kg 主接线端子重量:kg 1.2 600MW 发电机的检修类型： 发电机的检修一般分为大修和小修。特殊情况可进行加长小修。 1.3 600MW 发电机计划检修周期： 发电机组大修间隔 5 年，小修间隔为 12 个月。大修工期 65 天，小修工期为 20 天。 1.4 600MW 发电机检修项目： 1.4.1 大修： 发电机大修分为一般项目(标准项目)和特殊项目（非标准项目）。一般项目又分为常修项目上和不常修项目；常修项目为每次大修均要进行的项目，不常修项目根据设备健康状况报批后进行，增减项目必须履行批准手续。 1.4.1.1 发电机定子部分： a 常修项目： （1）停机高压热态试验（定子绕组泄漏电流和直流耐压、交流耐压、绝缘电阻）。 （2）解体前有关间隙尺寸测量（风扇叶与导风环间隙、转静子间隙、磁力中心）。 （3）发电机解体，抽出转子,核实零部...
