62016年全国职业院校技能大赛建筑CAD识图试卷

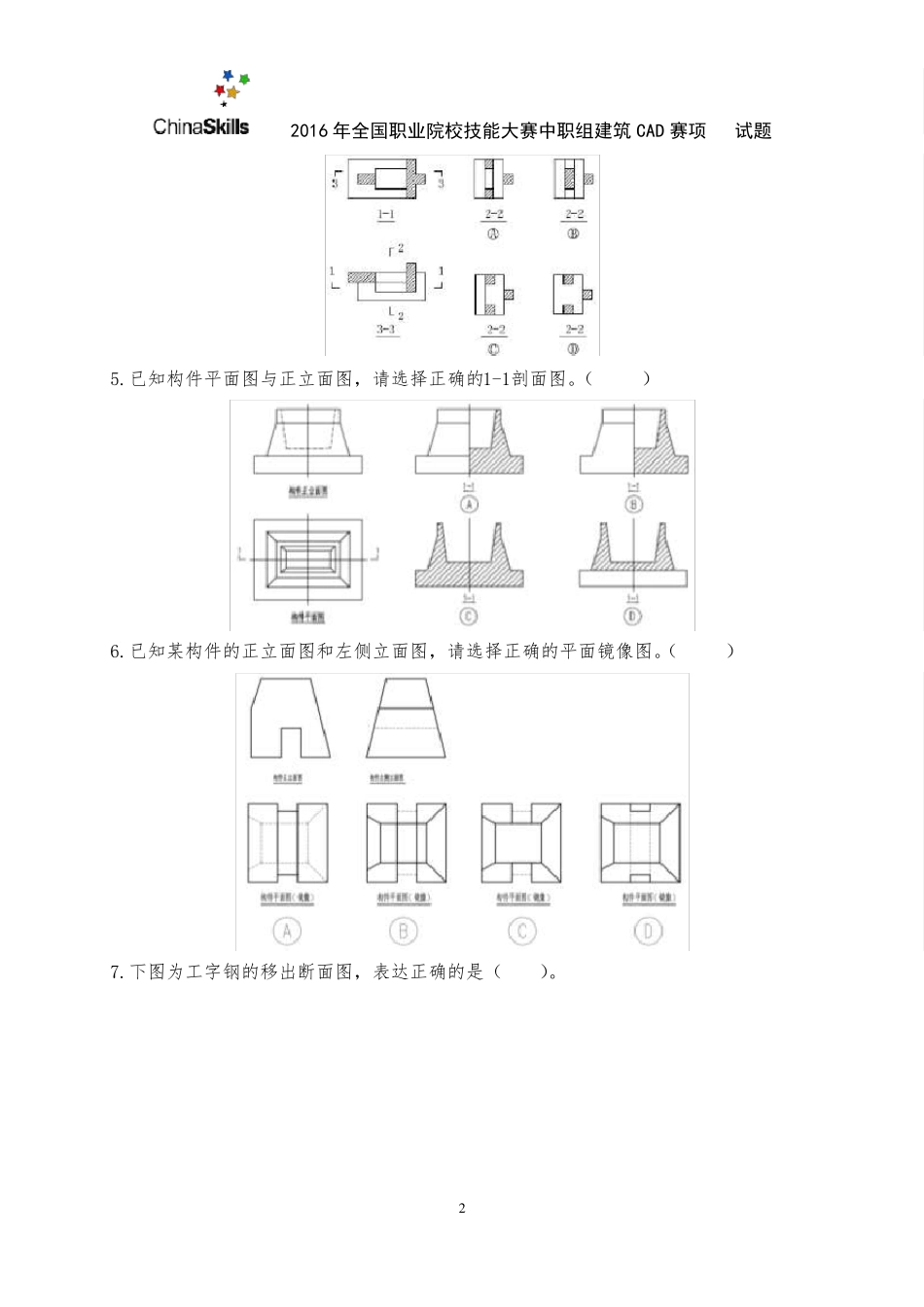

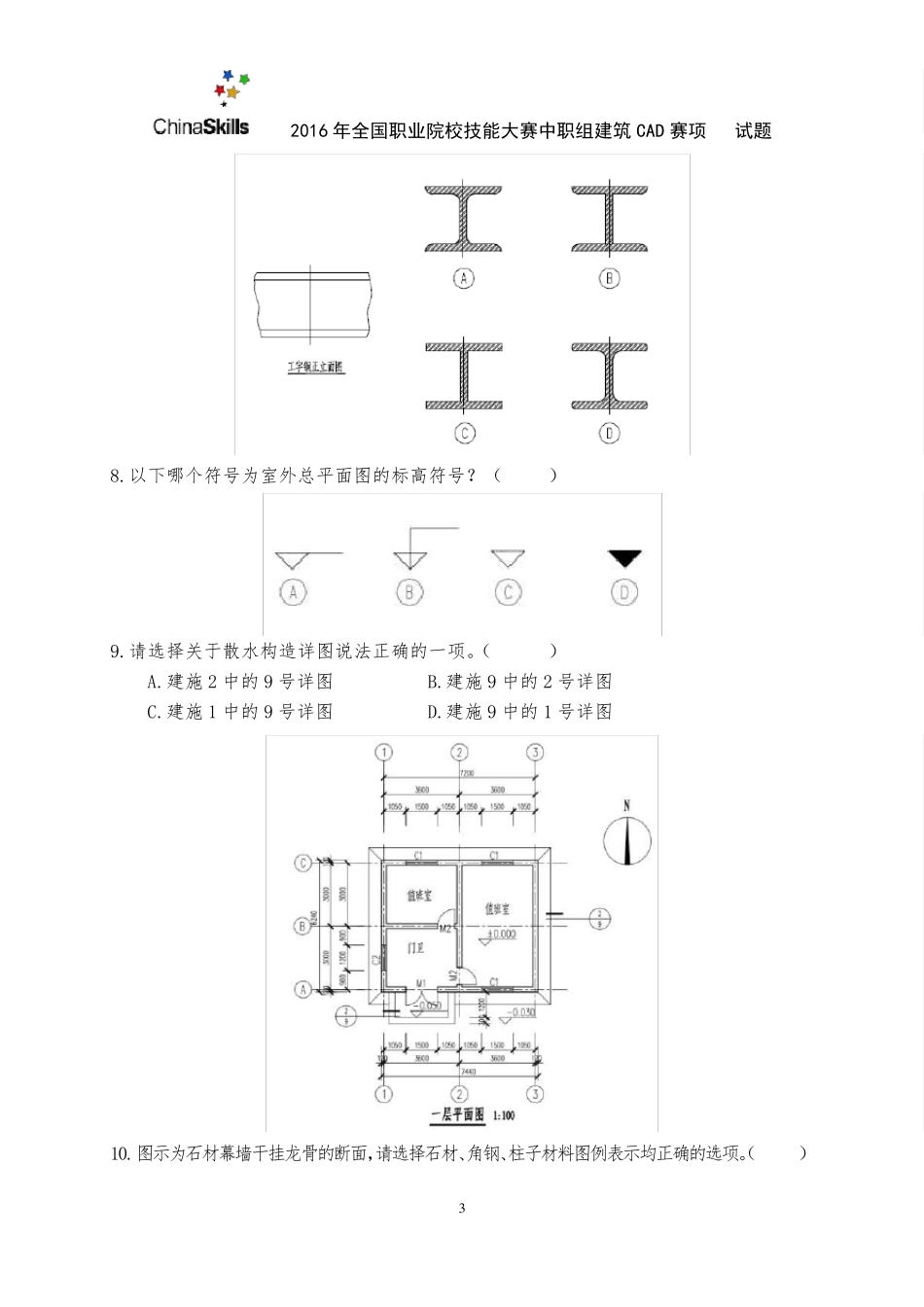

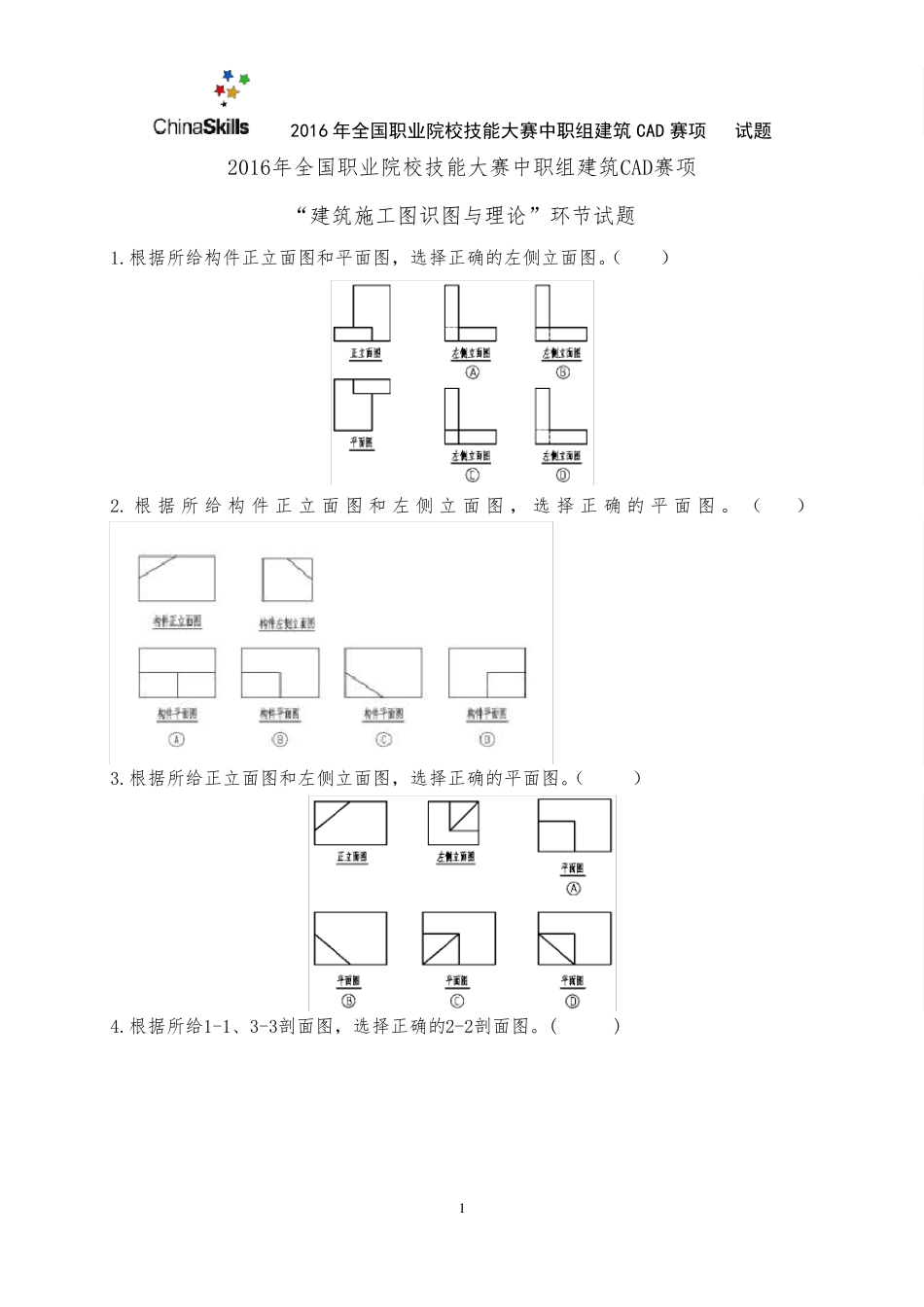

2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 1 2016年全国职业院校技能大赛中职组建筑CAD赛项 “建筑施工图识图与理论”环节试题 1.根据所给构件正立面图和平面图，选择正确的左侧立面图。（ ） 2. 根 据 所 给 构 件 正 立 面 图 和 左 侧 立 面 图 ， 选 择 正 确 的 平 面 图 。 （ ） 3.根据所给正立面图和左侧立面图，选择正确的平面图。（ ） 4.根据所给1-1、3-3剖面图，选择正确的2-2剖面图。( ) 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 2 5.已知构件平面图与正立面图，请选择正确的1-1剖面图。（ ） 6.已知某构件的正立面图和左侧立面图，请选择正确的平面镜像图。（ ） 7.下图为工字钢的移出断面图，表达正确的是（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 3 8.以下哪个符号为室外总平面图的标高符号？（ ） 9.请选择关于散水构造详图说法正确的一项。（ ） A.建施2 中的9 号详图 B.建施9 中的2 号详图 C.建施1 中的9 号详图 D.建施9 中的1 号详图 10.图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的选项。（ ） 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 4 11.图中混凝土基础刚性角都满足要求，但截面形式不合理的是（ ）。 12.图中地下室卷材防水构造正确的选项是（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 5 13.以下明沟构造表达有误的是（ ）。 14.水平防潮层作法不正确的是（ ）。 15. 下图中板厚为( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 6 16. 图示木地面的构造方式为（ ）。 A．空铺式 B．实铺式 C．粘贴式 D．拼装式 17. 图示中热力管道处理错误的是（ ）。 18. 图中梯段净高表达正确的是（ ）。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 7 19. 下图为某建筑二层安全疏散楼梯平面图，其安全疏散设计合理的是（ ）。。 20. 已知楼梯平面图，请选择楼梯剖面图B-B正确的一项。（ ） 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 8 21.图中开向公共走道的窗，其标高设计合理的一项是（ ）。 22.下列选项中门的开启方式合理的选项是（ ）。 23.下列屋顶坡度表示方法不正确的是（ ）。 2016 年全国职业院校技能大赛中职组建...
