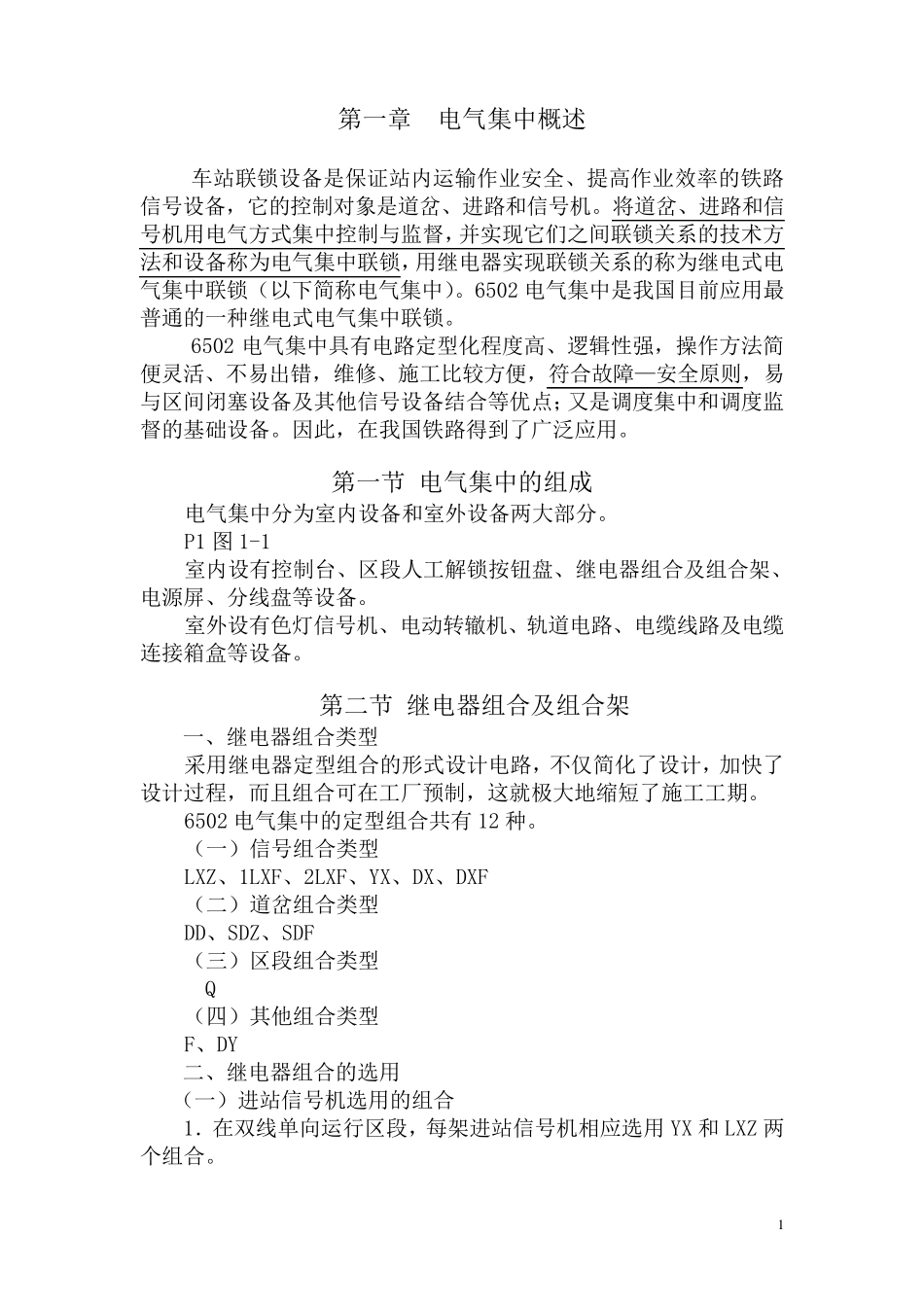

1 第一章 电气集中概述 车站联锁设备是保证站内运输作业安全、提高作业效率的铁路信号设备，它的控制对象是道岔、进路和信号机
将道岔、进路和信号机用电气方式集中控制与监督，并实现它们之间联锁关系的技术方法和设备称为电气集中联锁，用继电器实现联锁关系的称为继电式电气集中联锁（以下简称电气集中）
6502 电气集中是我国目前应用最普通的一种继电式电气集中联锁
6502 电气集中具有电路定型化程度高、逻辑性强，操作方法简便灵活、不易出错，维修、施工比较方便，符合故障—安全原则，易与区间闭塞设备及其他信号设备结合等优点；又是调度集中和调度监督的基础设备
因此，在我国铁路得到了广泛应用
第一节 电气集中的组成 电气集中分为室内设备和室外设备两大部分
P1 图1-1 室内设有控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏、分线盘等设备
室外设有色灯 信号机、电动 转 辙 机、轨 道电路、电缆 线路及电缆连 接 箱 盒 等设备
第二 节 继电器组合及组合架 一、继电器组合类 型 采 用继电器定型组合的形 式设计 电路，不仅 简化了设计 ，加 快 了设计 过 程，而 且 组合可 在工厂 预 制，这 就 极 大地 缩 短 了施工工期
6502 电气集中的定型组合共 有12 种
（一）信号组合类 型 LXZ、1LXF、2LXF、YX、DX、DXF （二 ）道岔组合类 型 DD、SDZ、SDF （三 ）区段组合类 型 Q （四 ）其他组合类 型 F、DY 二 、继电器组合的选 用 （一）进站信号机选 用的组合 1． 在双 线单 向 运行 区段，每 架进站信号机相 应选 用YX 和LXZ 两个 组合

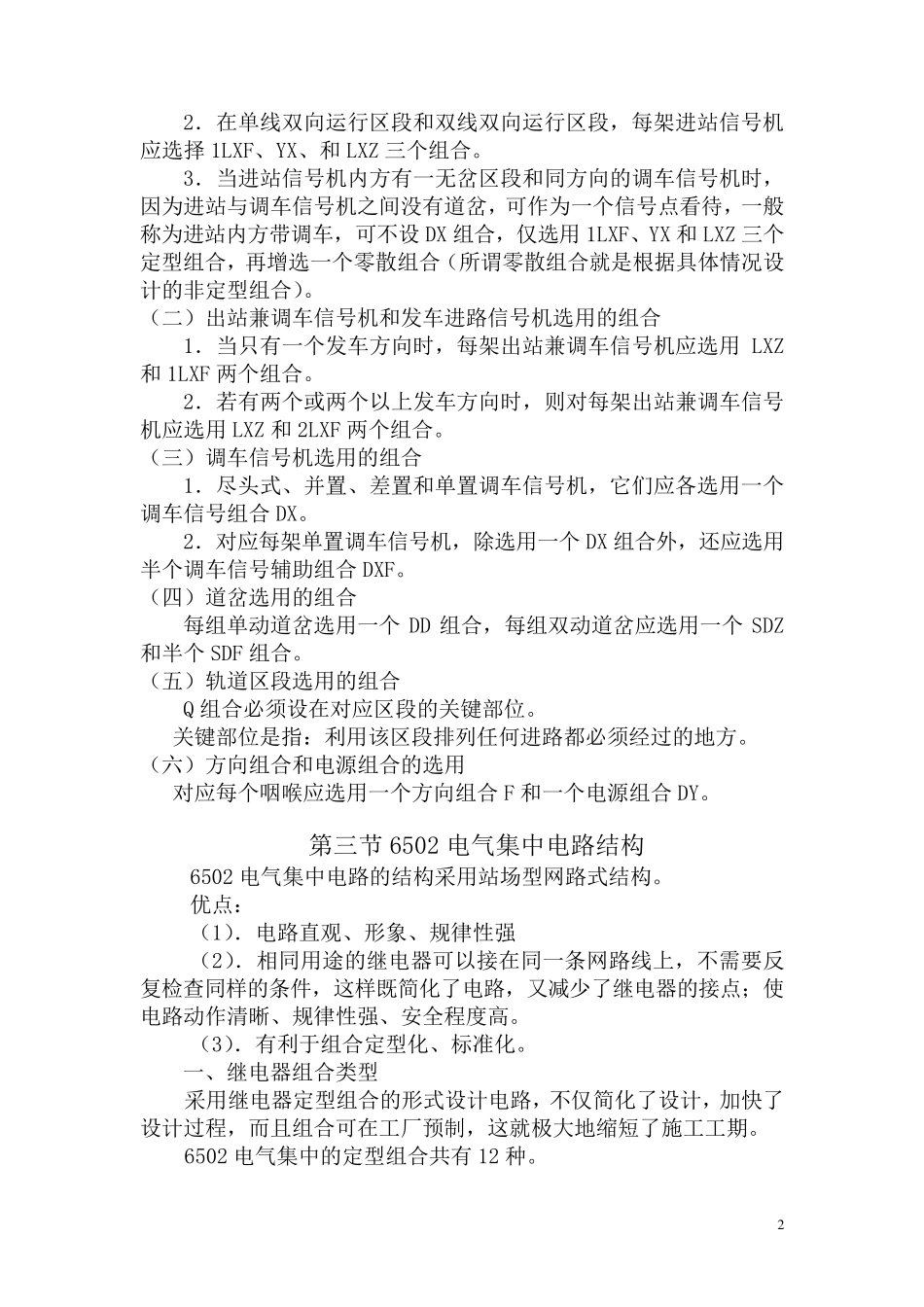

2 2．在单线双向运行区段和双线双向运行区段，每架进站信号机应选择1LXF、YX、和LXZ 三个组合
3．当进站信号机内方有一无岔区段和同方向的调车信号机时，因为进站与调车信
