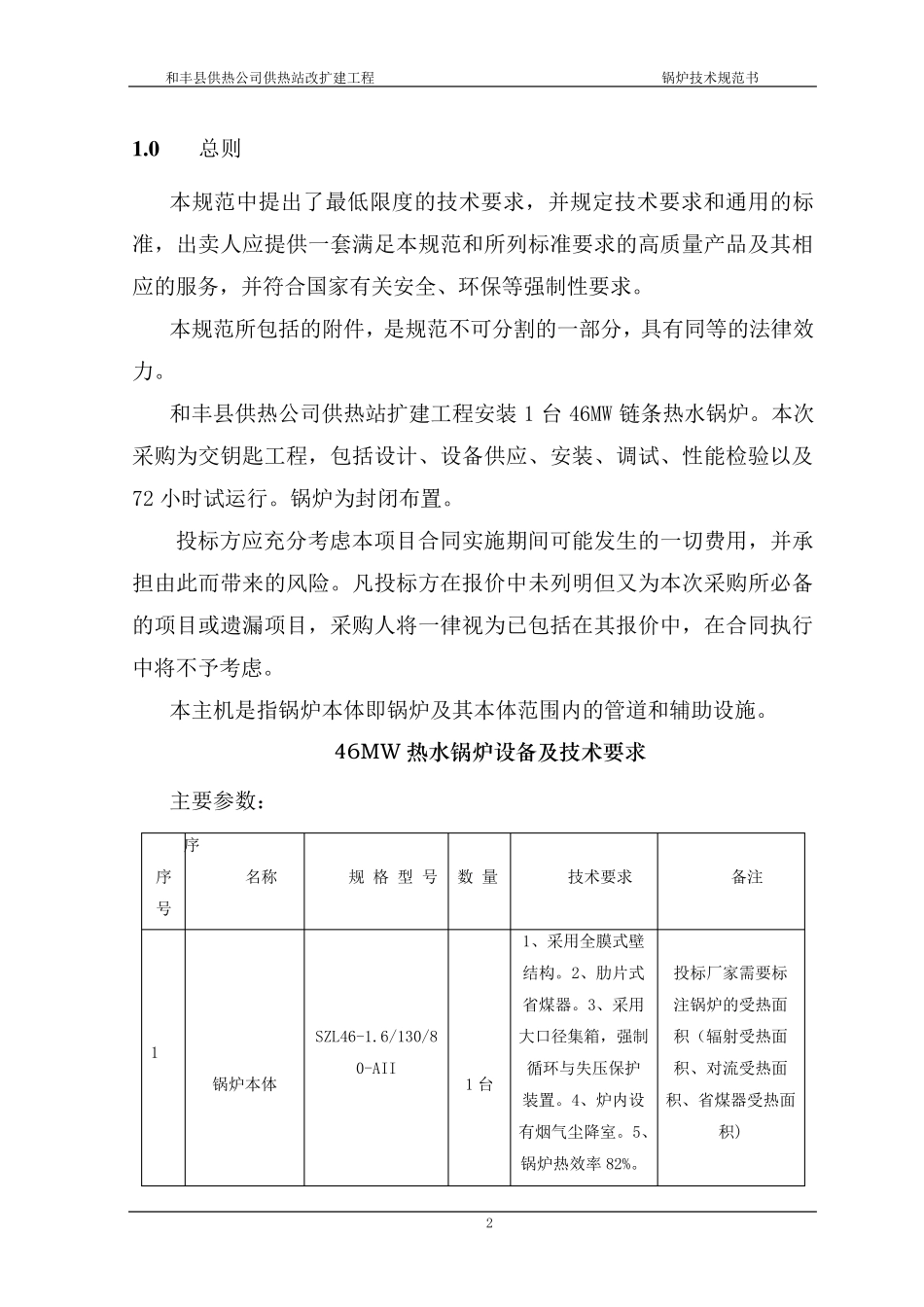

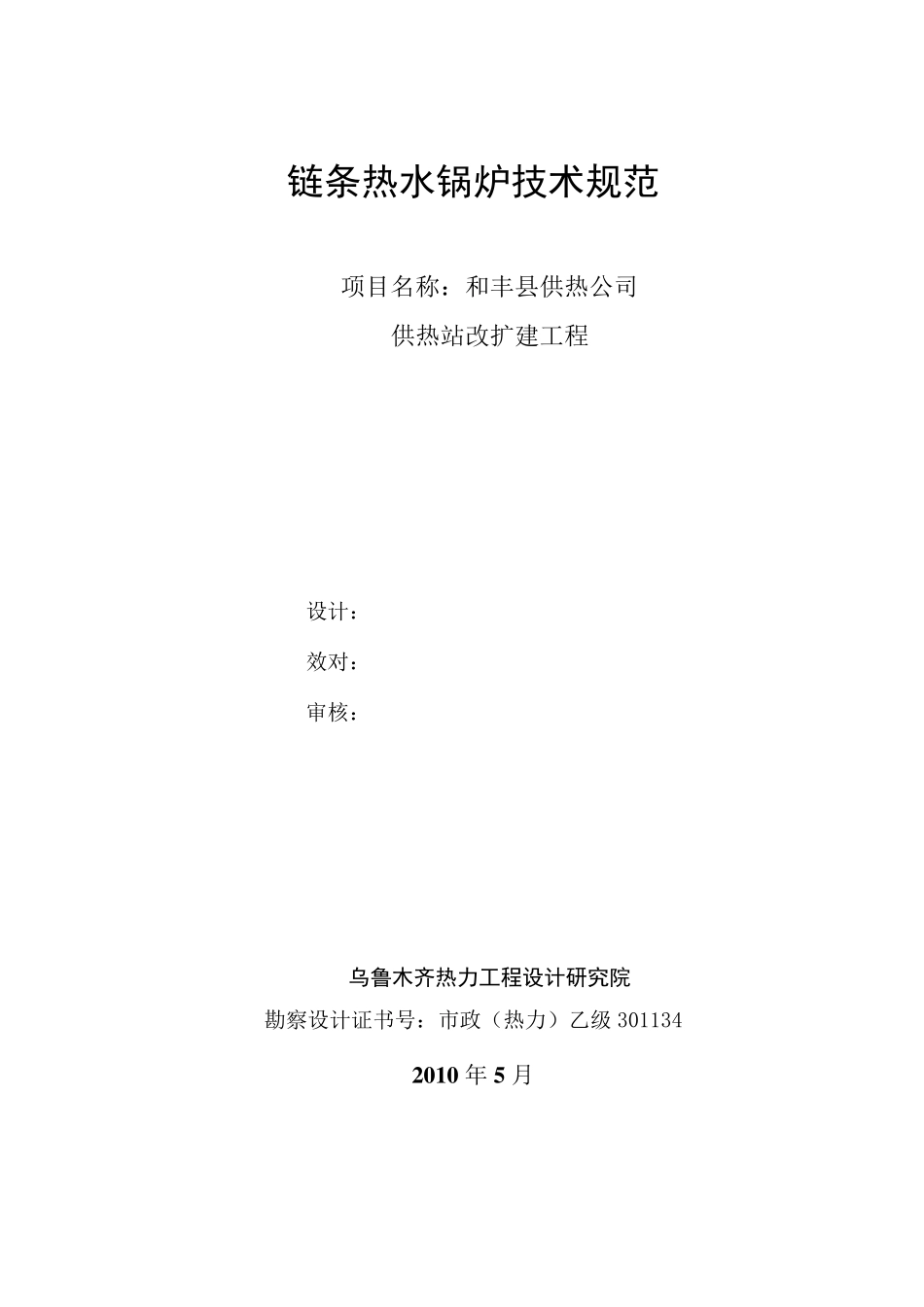

链条热水锅炉技术规范 项目名称：和丰县供热公司 供热站改扩建工程 设计： 效对： 审核： 乌鲁木齐热力工程设计研究院 勘察设计证书号：市政（热力）乙级 301134 2 0 1 0 年 5 月和丰县供热公司供热站改扩建工程 锅炉技术规范书 2 1 .0 总则 本规范中提出了最低限度的技术要求，并规定技术要求和通用的标准，出卖人应提供一套满足本规范和所列标准要求的高质量产品及其相应的服务，并符合国家有关安全、环保等强制性要求。 本规范所包括的附件，是规范不可分割的一部分，具有同等的法律效力。 和丰县供热公司供热站扩建工程安装 1 台 46MW 链条热水锅炉。本次采购为交钥匙工程，包括设计、设备供应、安装、调试、性能检验以及72 小时试运行。锅炉为封闭布置。 投标方应充分考虑本项目合同实施期间可能发生的一切费用，并承担由此而带来的风险。凡投标方在报价中未列明但又为本次采购所必备的项目或遗漏项目，采购人将一律视为已包括在其报价中，在合同执 行中将不予 考虑。 本主 机 是指 锅炉本体 即 锅炉及其本体 范围 内 的管 道 和辅 助 设施。 46MW 热水锅炉设备及技术要求 主 要参 数 ： 序序号 名 称 规 格 型 号 数 量 技术要求 备注 1 锅炉本体 SZL46-1.6/130/80-AII 1 台 1、采用全膜 式 壁结 构 。2、肋 片 式省 煤 器 。3、采用大 口 径 集 箱 ，强制循 环与 失 压 保护装置。4、炉内 设有烟 气 尘 降 室 。5、锅炉热效率 82%。 投标厂 家需 要标注 锅炉的受 热面积 （ 辐 射 受 热面积 、对 流 受 热面积 、省 煤 器 受 热面积 ) 和丰县供热公司供热站改扩建工程 锅炉技术规范书 3 2 炉排 横梁式链条炉排 1 套 透风性能好，检修方便 含配套炉排变速器一台 3 锅炉引风机 Y4-73-11NO.20D 1 台 风量：211470m³/H 风压：3545Pa 配套电机 N=315KW 1 台 转速1450r/min 低噪声 4 锅炉鼓风机 Y4-73-11NO.18D 1 台 风量：117220m³/H 风压：2664Pa 配套电机 N=132KW 1 台 转速1450r/min 低噪声 5 锅炉循环泵 卧式连体泵 1 台 Q>1200M3/h H=63mH2O 配套电机 N=160KW 1 台 低噪声 6 除尘器 湿式高效除尘 1 套 除尘效率>98%,林格曼黑度达到1 级 7 脱硫塔 46MW 配套 含自动加药系统。 1 套 脱硫效果>90% ， 双碱法 8 自动在线监测系统 可同时监测2 台锅...
