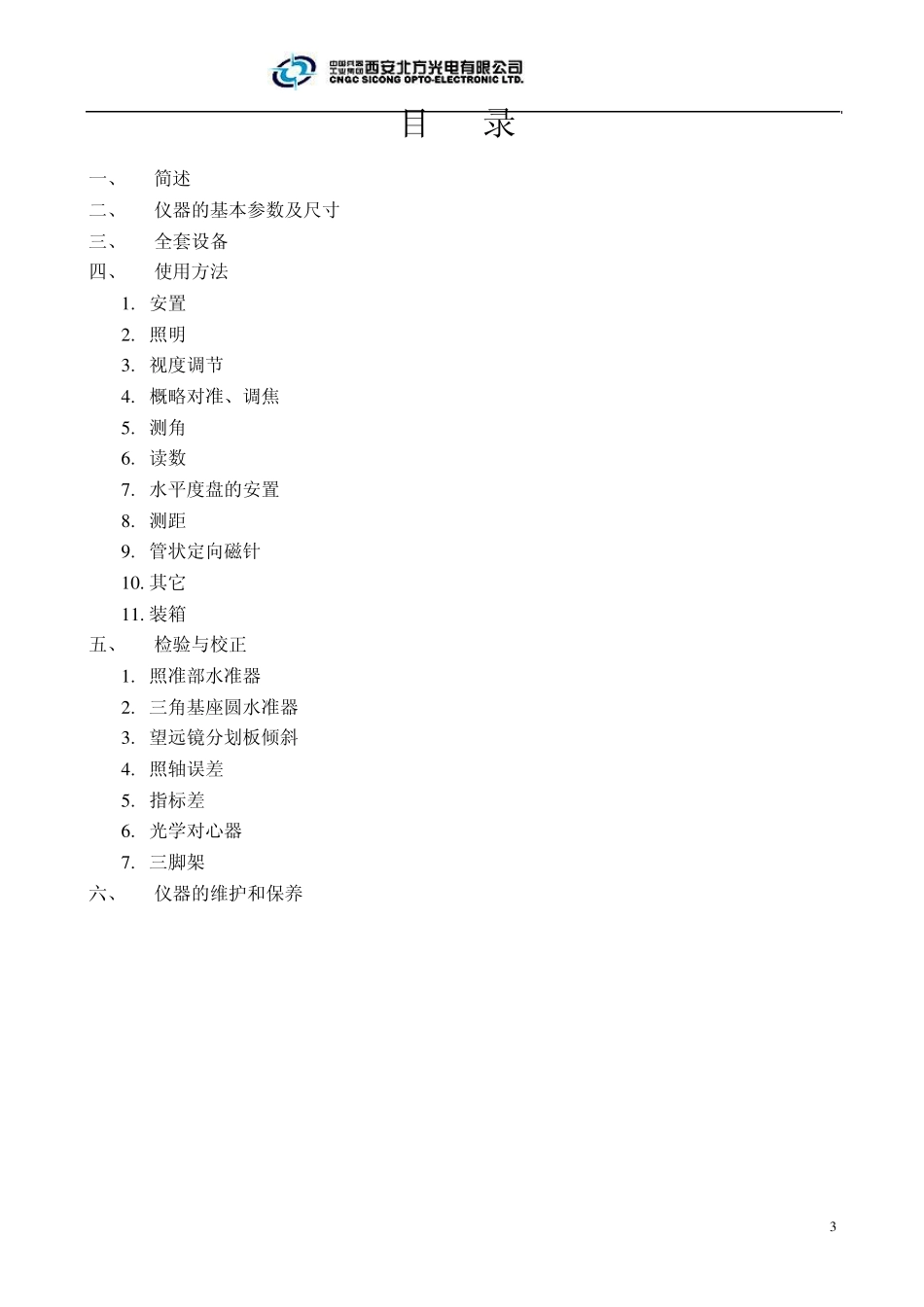

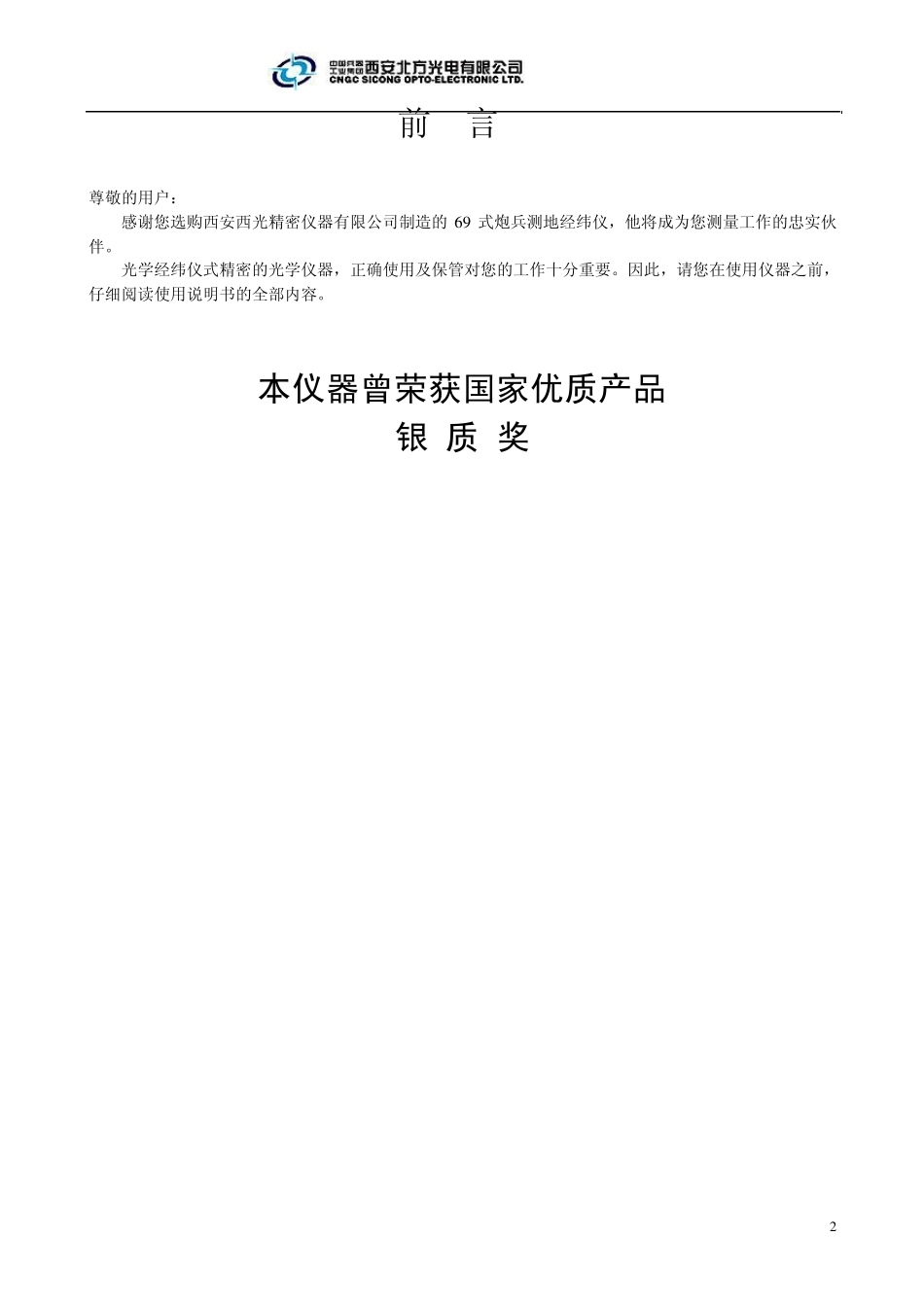

69 式炮兵测地经纬仪 OPTICAL THEODLITE 使 用 说 明 西安西光精密仪器有限公司 2 前 言 尊敬的用户: 感谢您选购西安西光精密仪器有限公司制造的6 9 式炮兵测地经纬仪,他将成为您测量工作的忠实伙伴。 光学经纬仪式精密的光学仪器,正确使用及保管对您的工作十分重要。因此,请您在使用仪器之前,仔细阅读使用说明书的全部内容。 本仪器曾荣获国家优质产品 银 质 奖 3 目 录 一、 简述 二、 仪器的基本参数及尺寸 三、 全套设备 四、 使用方法 1 . 安置 2 . 照明 3 . 视度调节 4 . 概略对准、调焦 5 . 测角 6 . 读数 7 . 水平度盘的安置 8 . 测距 9 . 管状定向磁针 1 0 . 其它 1 1 . 装箱 五、 检验与校正 1 . 照准部水准器 2 . 三角基座圆水准器 3 . 望远镜分划板倾斜 4 . 照轴误差 5 . 指标差 6 . 光学对心器 7 . 三脚架 六、 仪器的维护和保养 4 5 一、简述 69 式炮兵测地经纬仪系列产品可用于低等控制测量、地形测量、矿山测量、工程测量、施工过程的导线测量及低等水准测量。 69 式炮兵测地经纬仪测角精度,在测量方位角时,一测回方向中误差 6″;在测量天顶距时,一测回中误差 9″。 69 式炮兵测地经纬仪分为本体与三角座两部分。本部由下部及照准部二部分组成,照准部通过竖轴系可相对于下部旋转。下部靠连接座与三角基座连接;借助于中心螺旋可拧入三角基座的螺孔内将仪器固定。 三角基座上的锁紧手轮设有保险装置,连接座从三角基座取出或装入三角基座的孔内时必须松开锁紧手轮并把锁紧手轮拉出一些才能取出或放入,这样即使手轮未锁紧,连接座也不致从三角基座中脱出。 望远镜、显微镜和竖直度盘安装在横轴上,目镜能转过天顶;两目镜并列,出射瞳孔相距很近,照准后只要稍稍移动头部即可读数。显微镜内有带尺式的分划板,水平和竖直度盘成像于同一市场内,能迅速地读取水平和竖直度盘的角值。 望远镜为内调焦系统,全部密封,可防止灰尘及水滴侵入,光学零件均镀有透光膜,以减少光的损失,望远镜上下都有光学粗瞄准器,概略瞄准。 仪器下部装有竖轴系、水平度盘及换位装置;用度盘换位手轮可精确安置水平度盘的位置,竖轴系用硬钢制成,且经过冷热处理和精细加工,上端以一圈钢珠支撑着照准部,故旋转非常平滑。仪器设有光学对心器,可使仪器精确对中;同时备有铅锤,可概略对中。 69 式炮兵测地经纬仪可根据用户需...
