6ra70调试步骤

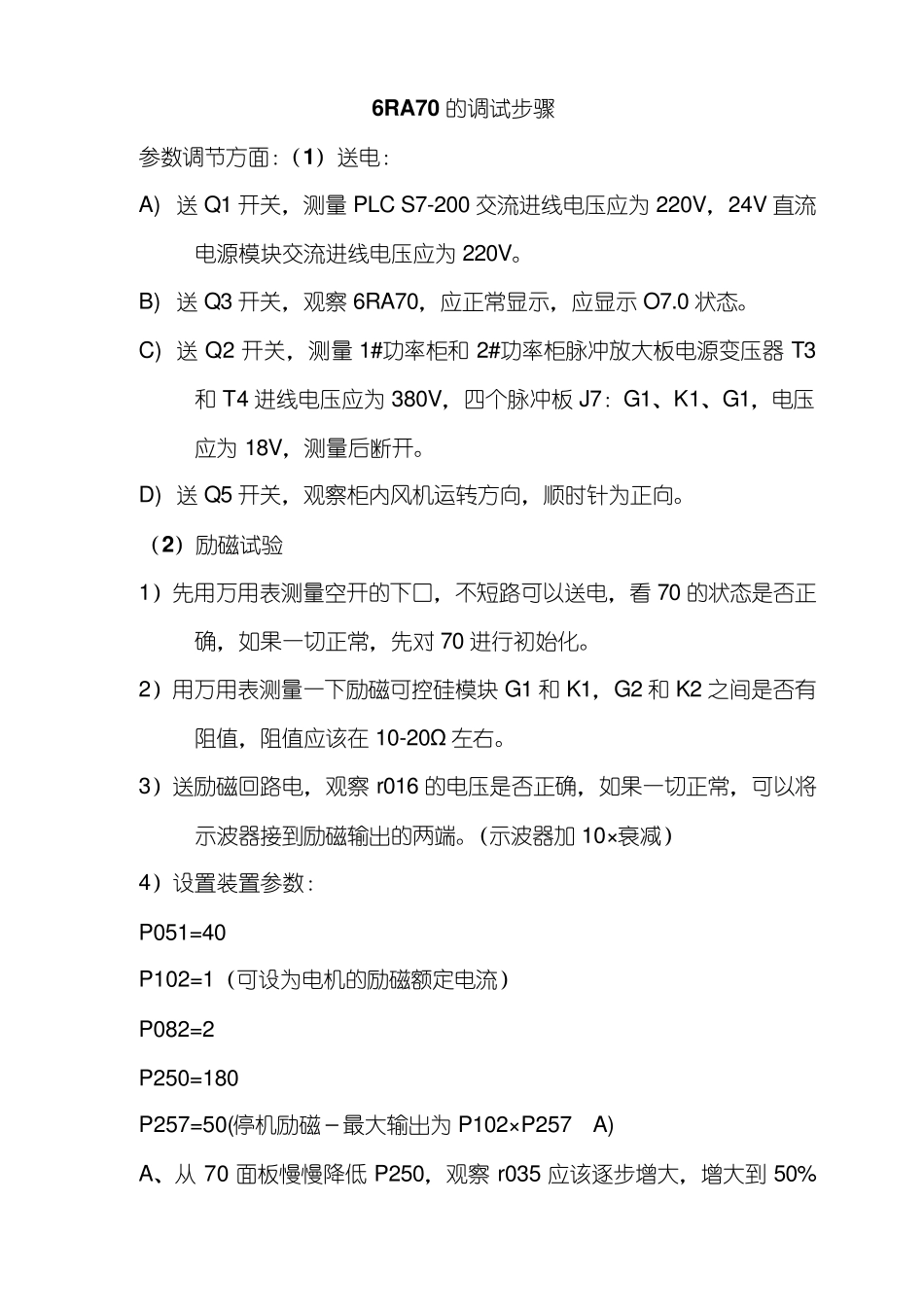

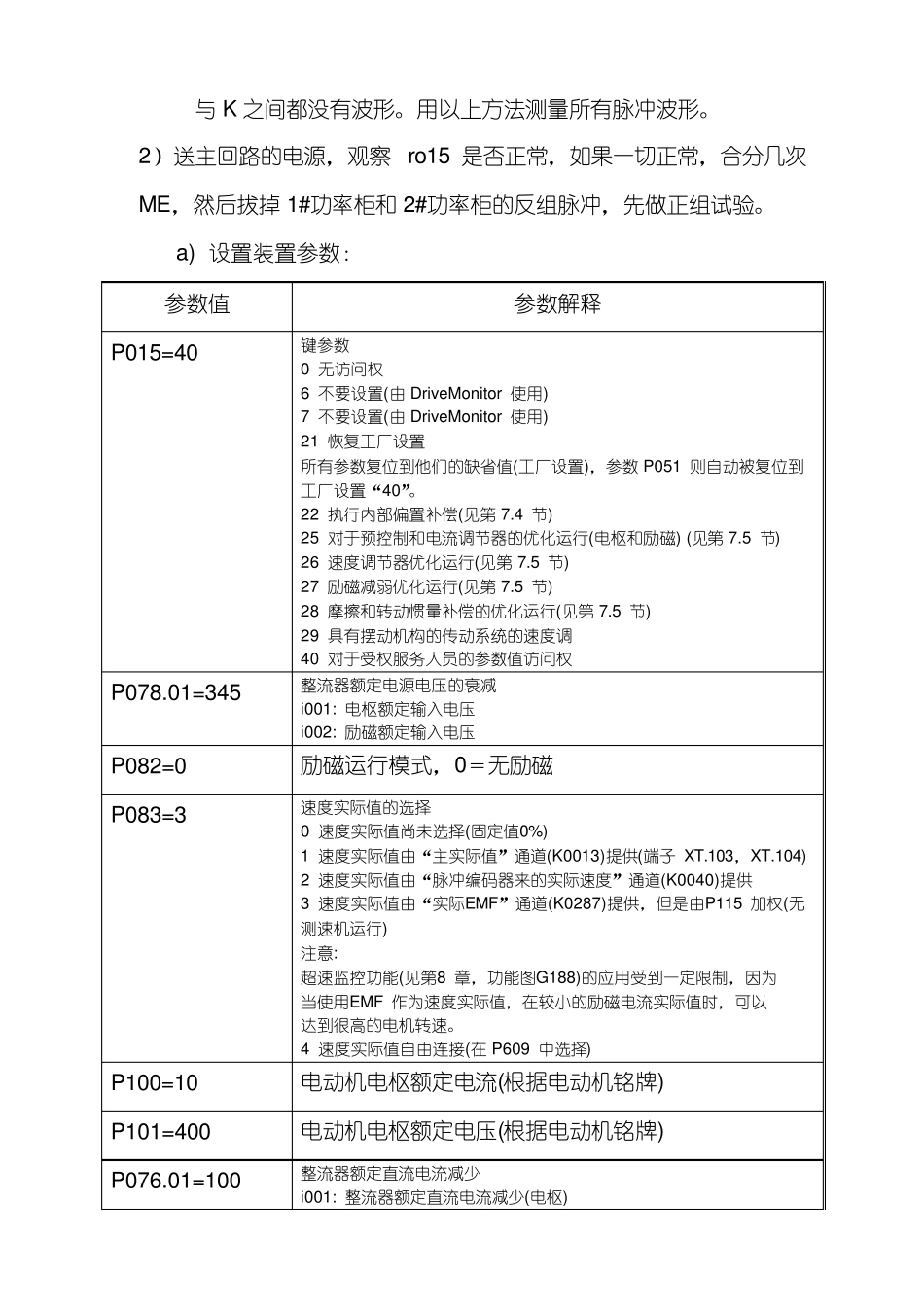

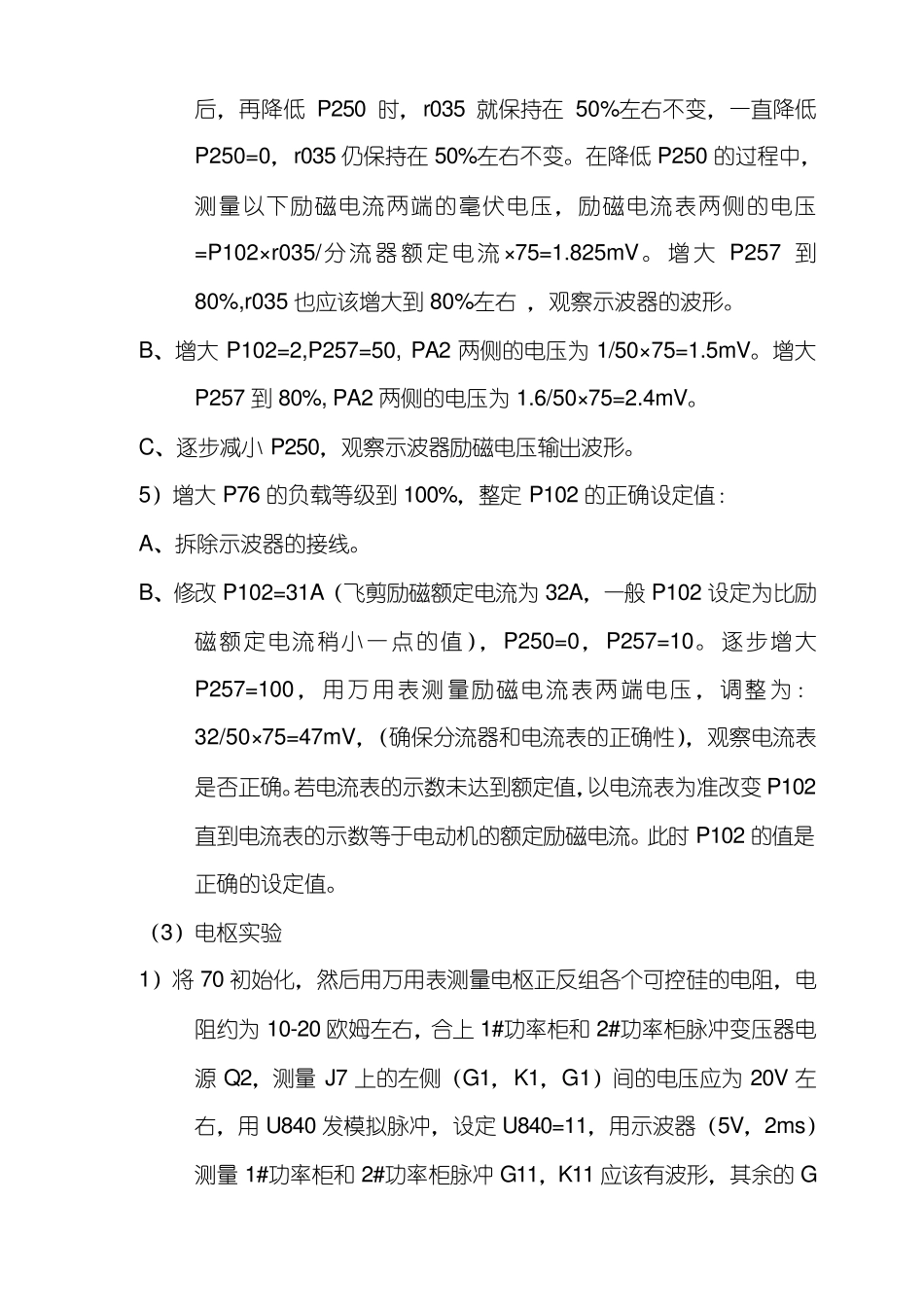

6R A 70 的调试步骤 参数调节方面：（1）送电： A) 送Q1 开关，测量PLC S7-200 交流进线电压应为220V，24V 直流电源模块交流进线电压应为220V。 B) 送Q3 开关，观察6RA70，应正常显示，应显示O7.0 状态。 C) 送Q2 开关，测量1#功率柜和2#功率柜脉冲放大板电源变压器T3和T4 进线电压应为380V，四个脉冲板J7：G1、K1、G1，电压应为18V，测量后断开。 D) 送Q5 开关，观察柜内风机运转方向，顺时针为正向。 （2）励磁试验 1）先用万用表测量空开的下口，不短路可以送电，看 70 的状态是否正确，如果一切正常，先对 70 进行初始化。 2）用万用表测量一下励磁可控硅模块G1 和K1，G2 和K2 之间是否有阻值，阻值应该在 10-20Ω 左右。 3）送励磁回路电，观察r016 的电压是否正确，如果一切正常，可以将示波器接到励磁输出的两端。（示波器加 10× 衰减） 4）设置装置参数： P051=40 P102=1（可设为电机的励磁额定电流） P082=2 P250=180 P257=50(停机励磁－最大输出为P102× P257 A) A、从 70 面板慢慢降低 P250，观察r035 应该逐步增大，增大到 50%后，再降低P250 时，r035 就保持在50%左右不变，一直降低P250=0，r035 仍保持在50%左右不变。在降低P250 的过程中，测量以下励磁电流两端的毫伏电压，励磁电流表两侧的电压=P102×r035/分流器额定电流×75=1.825mV。增大P257 到80%,r035 也应该增大到80%左右 ，观察示波器的波形。 B、增大P102=2,P257=50, PA2 两侧的电压为 1/50×75=1.5mV。增大P257 到80%, PA2 两侧的电压为 1.6/50×75=2.4mV。 C、逐步减小 P250，观察示波器励磁电压输出波形。 5）增大P76 的负载等级到100%，整定P102 的正确设定值： A、拆除示波器的接线。 B、修改 P102=31A（飞剪励磁额定电流为 32A，一般 P102 设定为比励磁额定电流稍小一点的值），P250=0，P257=10。逐步增大P257=100，用万 用表测量励磁电流表两端电压，调整 为：32/50×75=47mV，（确保分流器和电流表的正确性），观察电流表是否正确。若电流表的示数未达到额定值，以电流表为准改变P102直到电流表的示数等于电动机的额定励磁电流。此时P102 的值是正确的设定值。 （3）电枢实验 1）将 70 初始化，然后用万用表测量电枢正反组各个可控硅的电阻，电阻约为 10-20 欧姆左右，合上 1#功率柜和 2#功率柜脉冲变压器电源 Q2，测量J7 上的左侧（G1，K1，G1）间的电压应为 20V...
