6_UG二次开发实用教程第六章

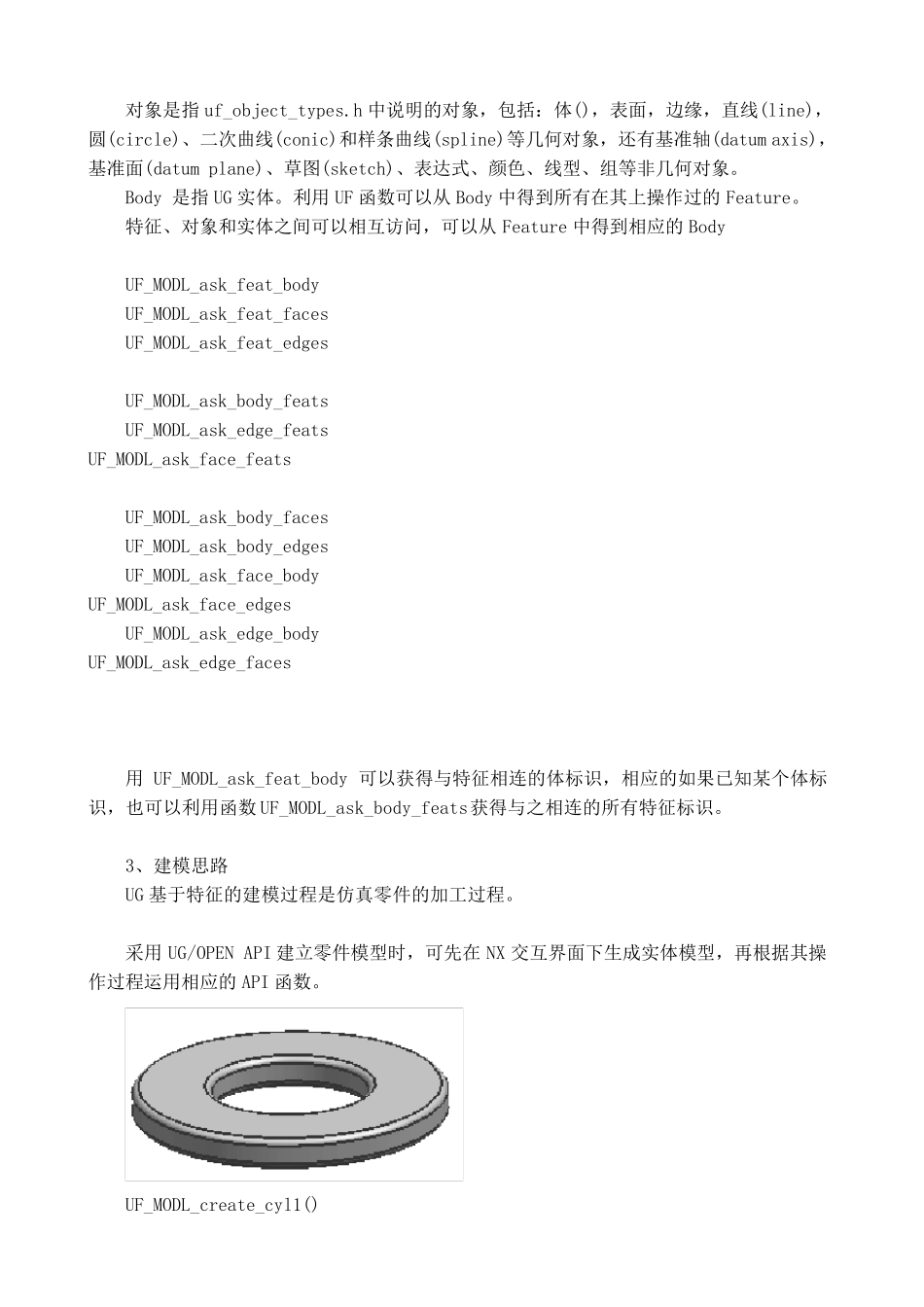

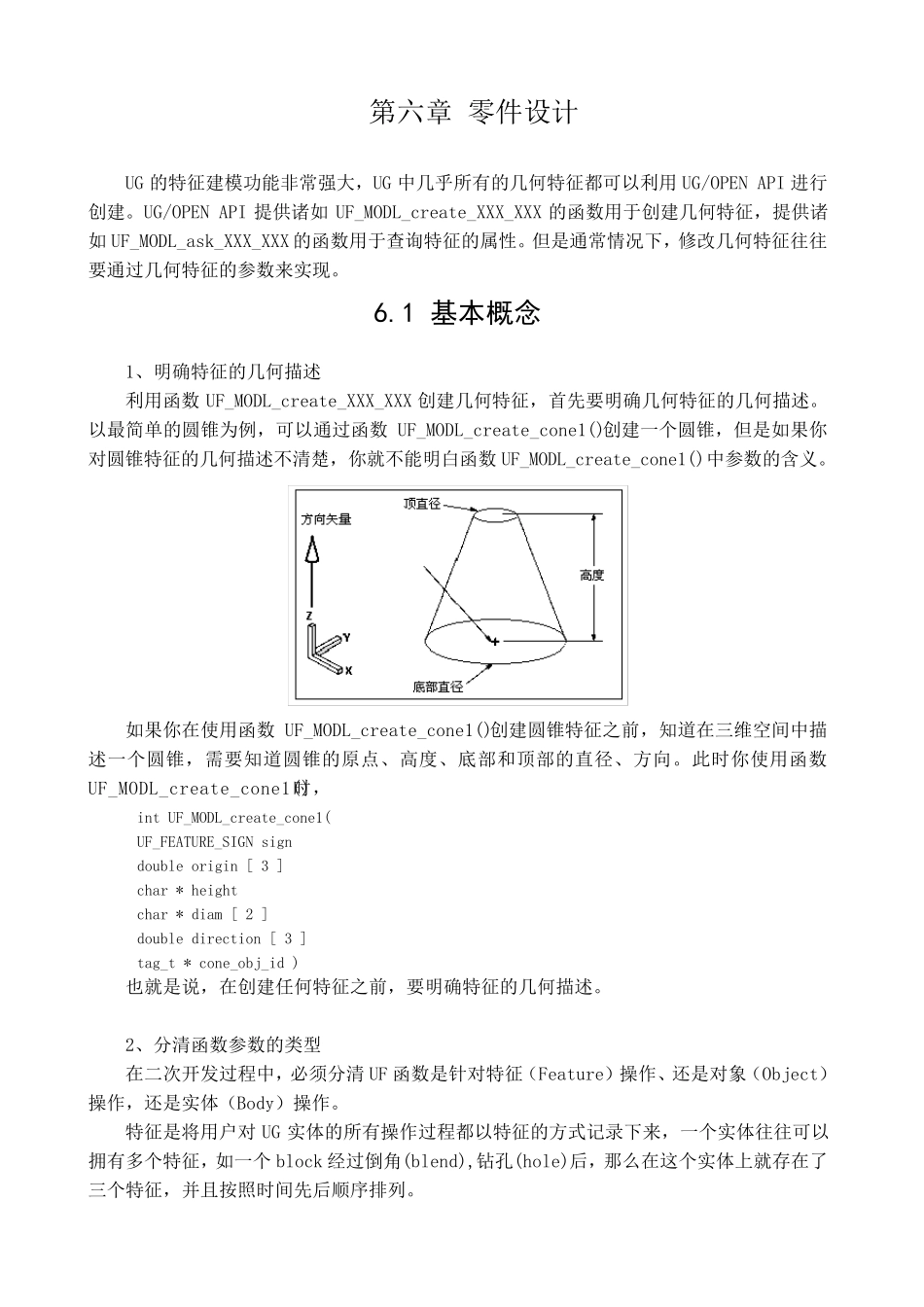

第六章 零件设计 UG 的特征建模功能非常强大，UG 中几乎所有的几何特征都可以利用UG/OPEN API 进行创建。UG/OPEN API 提供诸如UF_MODL_create_XXX_XXX 的函数用于创建几何特征，提供诸如UF_MODL_ask_XXX_XXX 的函数用于查询特征的属性。但是通常情况下，修改几何特征往往要通过几何特征的参数来实现。 6.1 基本概念 1、明确特征的几何描述 利用函数UF_MODL_create_XXX_XXX 创建几何特征，首先要明确几何特征的几何描述。以最简单的圆锥为例，可以通过函数UF_MODL_create_cone1()创建一个圆锥，但是如果你对圆锥特征的几何描述不清楚，你就不能明白函数UF_MODL_create_cone1()中参数的含义。 如果你在使用函数UF_MODL_create_cone1()创建圆锥特征之前，知道在三维空间中描述一个圆锥，需要知道圆锥的原点、高度、底部和顶部的直径、方向。此时你使用函数UF_MODL_create_cone1()时， int UF_MODL_create_cone1( UF_FEATURE_SIGN sign double origin [ 3 ] char * height char * diam [ 2 ] double direction [ 3 ] tag_t * cone_obj_id ) 也就是说，在创建任何特征之前，要明确特征的几何描述。 2、分清函数参数的类型 在二次开发过程中，必须分清 UF 函数是针对特征（Feature）操作、还是对象（Object）操作，还是实体（Body）操作。 特征是将用户对 UG 实体的所有操作过程都以特征的方式记录下来，一个实体往往可以拥有多个特征，如一个 block 经过倒角(blend),钻孔(hole)后，那么在这个实体上就存在了三个特征，并且按照时间先后顺序排列。 对象是指uf_object_types.h 中说明的对象，包括：体()，表面，边缘，直线(line)，圆(circle)、二次曲线(conic)和样条曲线(spline)等几何对象，还有基准轴(datum axis)，基准面(datum plane)、草图(sketch)、表达式、颜色、线型、组等非几何对象。 Body 是指UG 实体。利用 UF 函数可以从 Body 中得到所有在其上操作过的Feature。 特征、对象和实体之间可以相互访问，可以从 Feature 中得到相应的Body UF_MODL_ask_feat_body UF_MODL_ask_feat_faces UF_MODL_ask_feat_edges UF_MODL_ask_body_feats UF_MODL_ask_edge_feats UF_MODL_ask_face_feats UF_MODL_ask_body_faces UF_MODL_ask_body_edges UF_MODL_ask_face_body UF_MODL_ask_face_edges UF_MODL_ask_edge_body UF_MODL_ask_edge_faces 用 UF_MODL_ask_feat_body...
