6高填方路基病害与防治

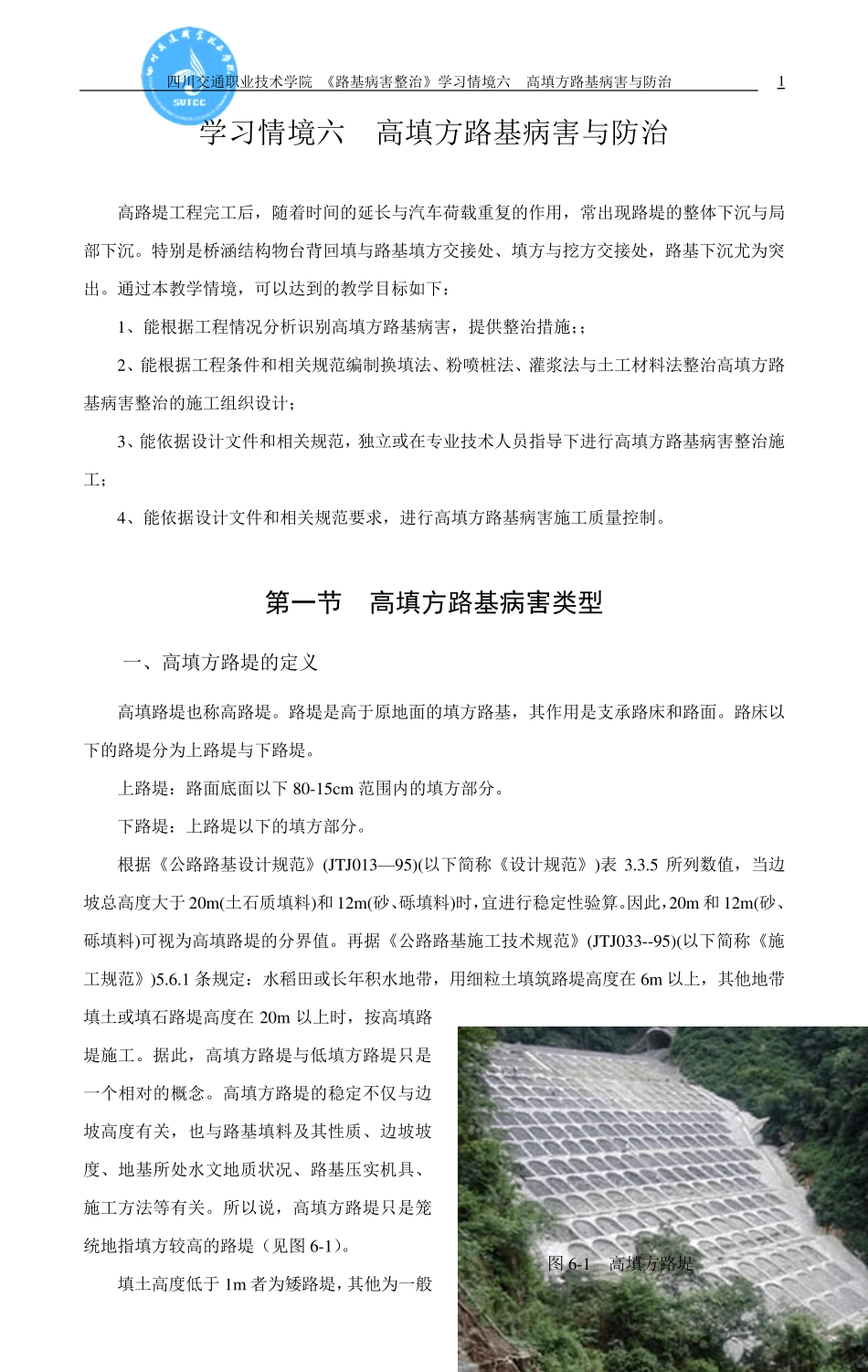

四川交通职业技术学院 《路基病害整治》学习情境六 高填方路基病害与防治 1 学习情境六 高填方路基病害与防治 高路堤工程完工后，随着时间的延长与汽车荷载重复的作用，常出现路堤的整体下沉与局部下沉。特别是桥涵结构物台背回填与路基填方交接处、填方与挖方交接处，路基下沉尤为突出。通过本教学情境，可以达到的教学目标如下： 1、能根据工程情况分析识别高填方路基病害，提供整治措施；； 2、能根据工程条件和相关规范编制换填法、粉喷桩法、灌浆法与土工材料法整治高填方路基病害整治的施工组织设计； 3、能依据设计文件和相关规范，独立或在专业技术人员指导下进行高填方路基病害整治施工； 4、能依据设计文件和相关规范要求，进行高填方路基病害施工质量控制。 第一节 高填方路基病害类型 一、高填方路堤的定义 高填路堤也称高路堤。路堤是高于原地面的填方路基，其作用是支承路床和路面。路床以下的路堤分为上路堤与下路堤。 上路堤：路面底面以下80-15cm 范围内的填方部分。 下路堤：上路堤以下的填方部分。 根据《公路路基设计规范》(JTJ013—95)(以下简称《设计规范》)表3.3.5 所列 数 值 ，当 边坡 总 高度 大 于20m (土石 质填料)和 12m (砂 、砾 填料)时，宜 进行稳 定性 验 算 。因 此 ，20m 和 12m (砂 、砾 填料)可视 为高填路堤的分界 值 。再 据《公路路基施工技术规范》(JTJ033--95)(以下简称《施工规范》)5.6.1 条规定：水 稻 田 或长年 积 水 地带 ，用细 粒 土填筑 路堤高度 在 6m 以上，其他 地带填土或填石 路堤高度 在 20m 以上时，按 高填路堤施工。据此 ，高填方路堤与低 填方路堤只 是一个 相对 的概 念 。高填方路堤的稳 定不 仅 与边坡 高度 有 关，也与路基填料及 其性 质、边 坡 坡度 、地基所处水 文地质状 况、路基压 实 机 具 、施工方法等 有 关。所以说 ，高填方路堤只 是笼统 地指填方较 高的路堤（ 见 图 6-1）。 填土高度 低 于1m 者 为矮 路堤，其他 为一般 图 6-1 高填方路堤 四川交通职业技术学院 《路基病害整治》学习情境六 高填方路基病害与防治 2 路堤。 二、高填方路堤的主要病害 由于公路是线性工程，高填方路堤所处的环境千变万化，所在地段的水文地质情况错综复杂，又暴露在野外环境中，填土的密实与自然的固结都需要时间，且常年受车辆荷载重复作用，因此，在施...
