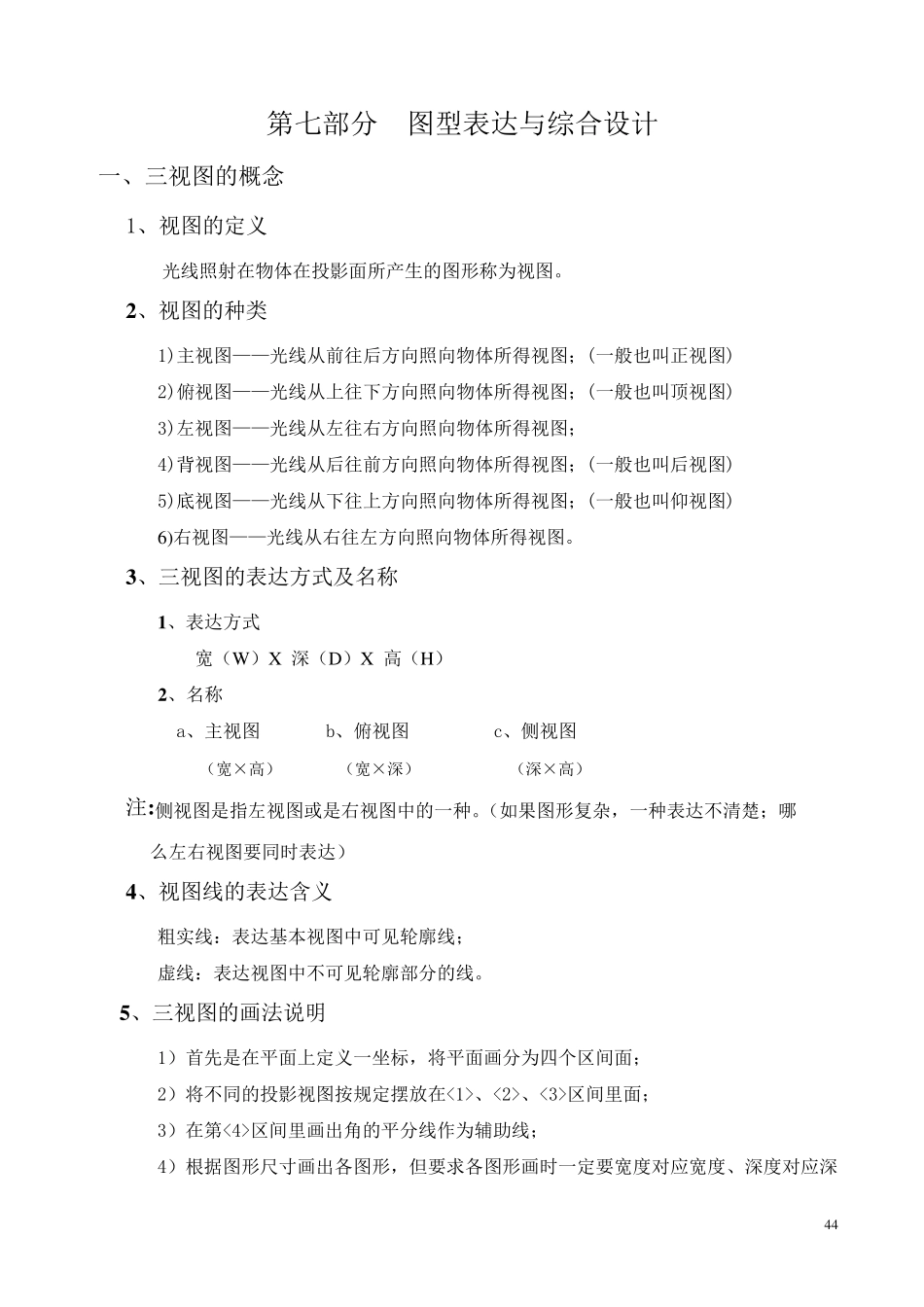

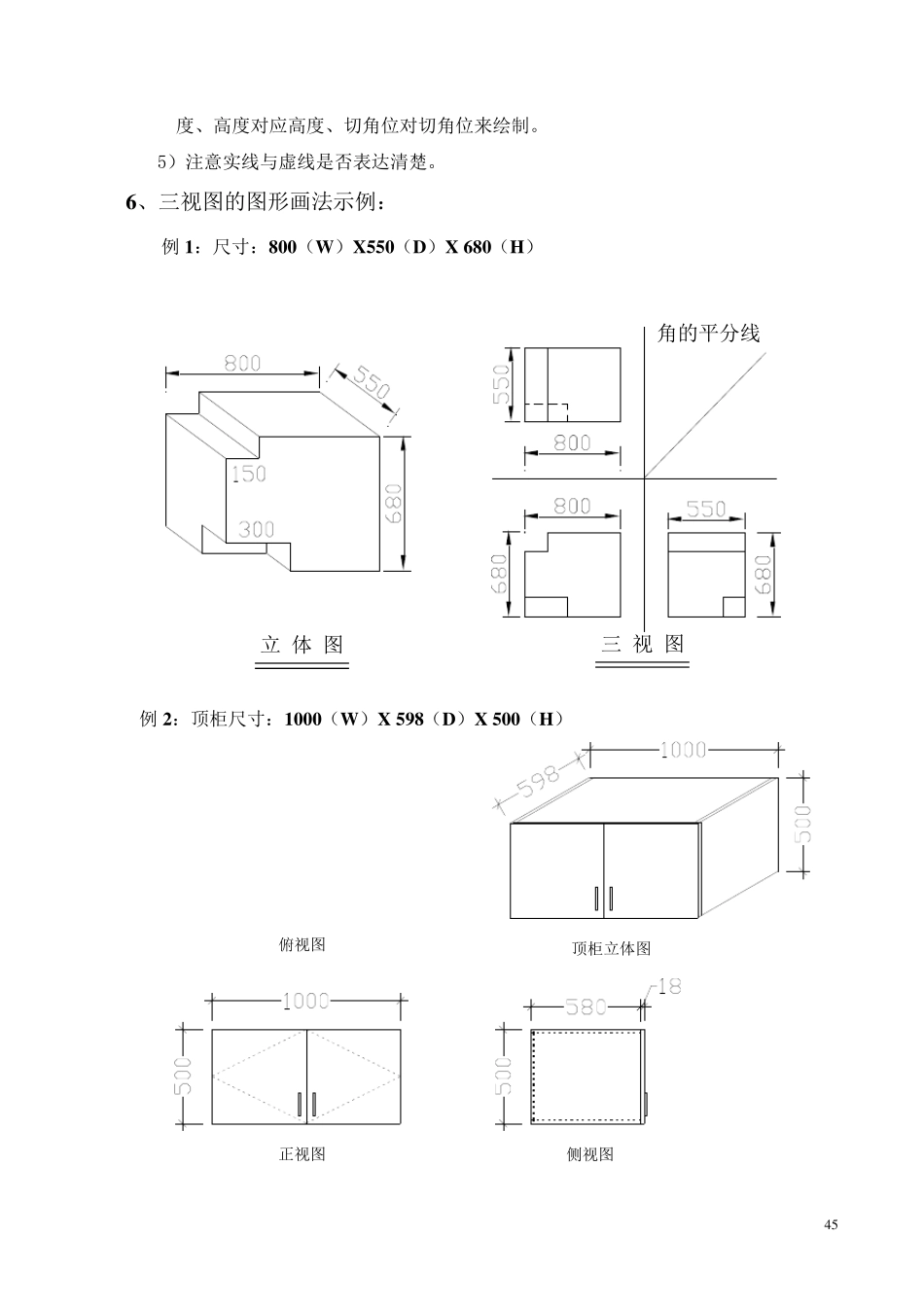

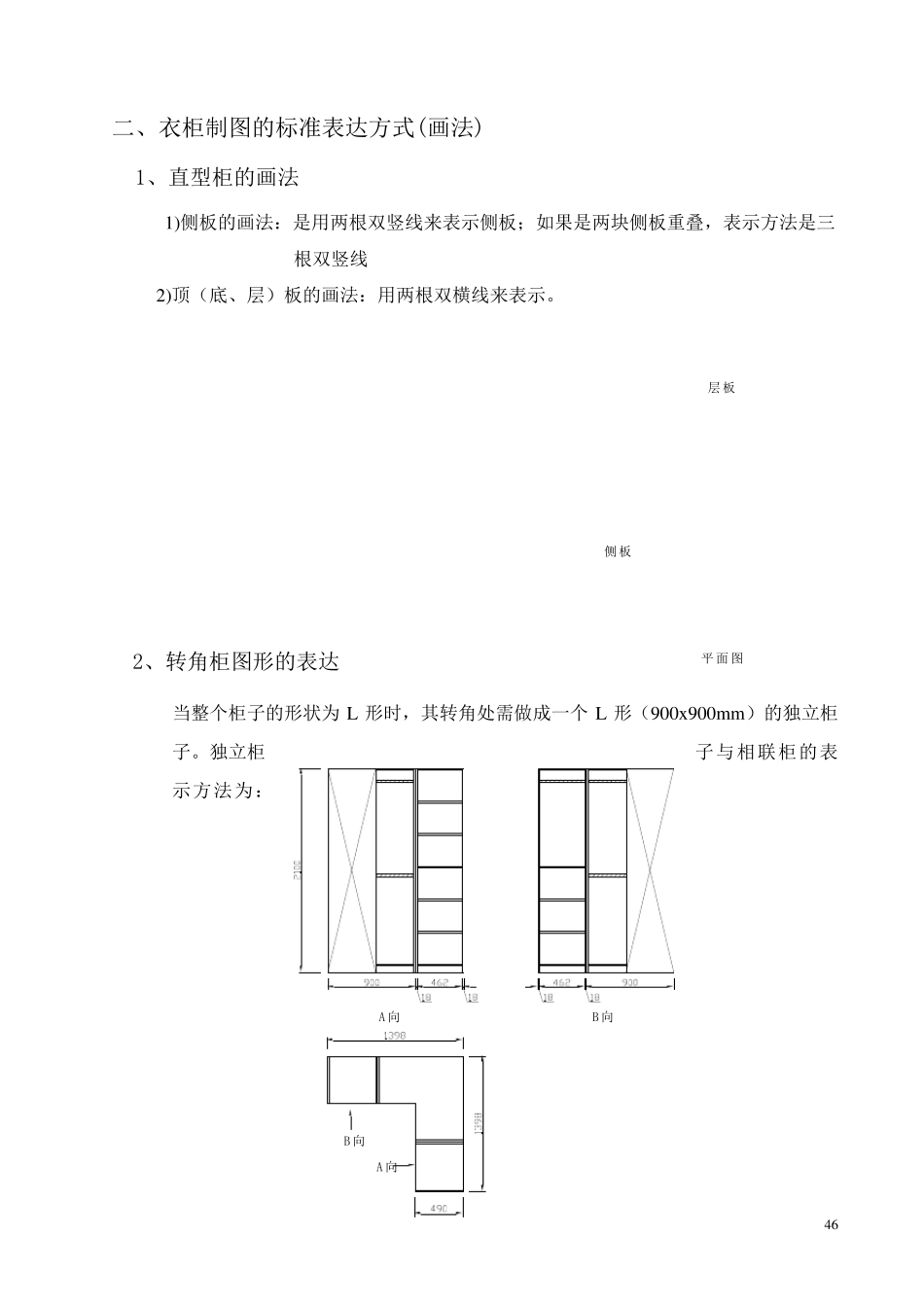

44 第七部分 图型表达与综合设计 一、三视图的概念 1、视图的定义 光线照射在物体在投影面所产生的图形称为视图。 2、视图的种类 1)主视图——光线从前往后方向照向物体所得视图；(一般也叫正视图) 2)俯视图——光线从上往下方向照向物体所得视图；(一般也叫顶视图) 3)左视图——光线从左往右方向照向物体所得视图； 4)背视图——光线从后往前方向照向物体所得视图；(一般也叫后视图) 5)底视图——光线从下往上方向照向物体所得视图；(一般也叫仰视图) 6)右视图——光线从右往左方向照向物体所得视图。 3、三视图的表达方式及名称 1、表达方式 宽（W）X 深（D）X 高（H） 2、名称 a、主视图 b、俯视图 c、侧视图 （宽×高） （宽×深） （深×高） 注:侧视图是指左视图或是右视图中的一种。（如果图形复杂，一种表达不清楚；哪 么左右视图要同时表达） 4、视图线的表达含义 粗实线：表达基本视图中可见轮廓线； 虚线：表达视图中不可见轮廓部分的线。 5、三视图的画法说明 1）首先是在平面上定义一坐标，将平面画分为四个区间面； 2）将不同的投影视图按规定摆放在<1>、<2>、<3>区间里面； 3）在第<4>区间里画出角的平分线作为辅助线； 4）根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深 4 5 度、高度对应高度、切角位对切角位来绘制。 5）注意实线与虚线是否表达清楚。 6、三视图的图形画法示例： 例 1：尺寸：800（W）X550（D）X 680（H） 例 2：顶柜尺寸：1000（W）X 598（D）X 500（H） 角的平分线三 视 图立 体 图俯视图正视图顶柜立体图侧视图 46 二、衣柜制图的标准表达方式(画法) 1、直型柜的画法 1)侧板的画法：是用两根双竖线来表示侧板；如果是两块侧板重叠，表示方法是三 根双竖线 2)顶（底、层）板的画法：用两根双横线来表示。 2、转角柜图形的表达 当整个柜子的形状为 L 形时，其转角处需做成一个 L 形（900x900mm）的独立柜子。独立柜子与相联柜的表示方法为： 平 面 图侧 板层 板A 向B 向A 向B 向 47 3、圆弧柜、顶柜的画法请参考设计标准的图形来表达 4、切角柜的表示 柜体有切角的需特别标明画出切角的位置，并标出尺寸。切角柜一般的表达在平面 图上面表达切角位置，有以下几种类形： A、平面左端切角 B、平面右端切角 C、平面中间切角 A B C 5、组合柜的表示： 组合柜即是由几个标准柜或其中有一个为非标柜...
