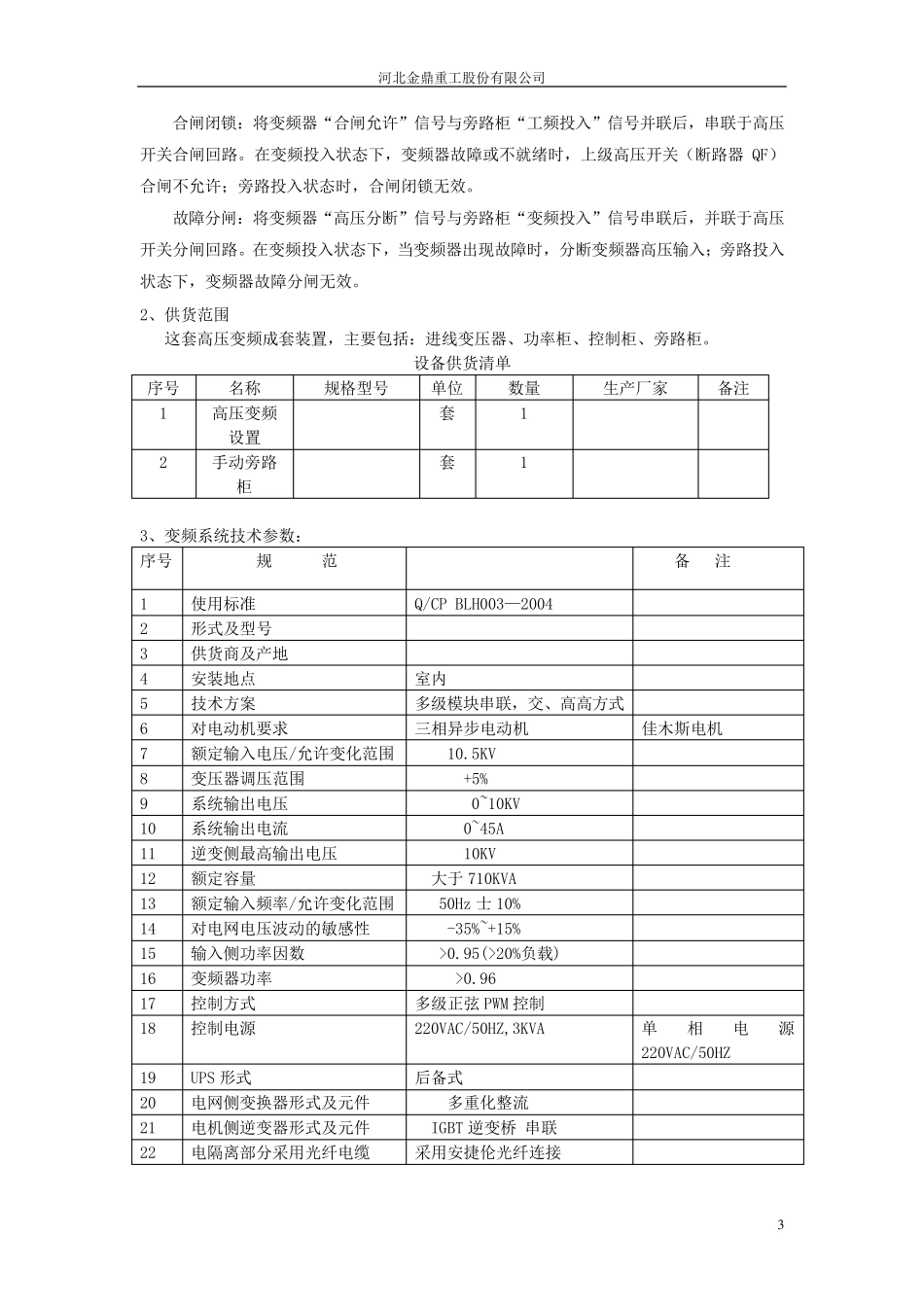

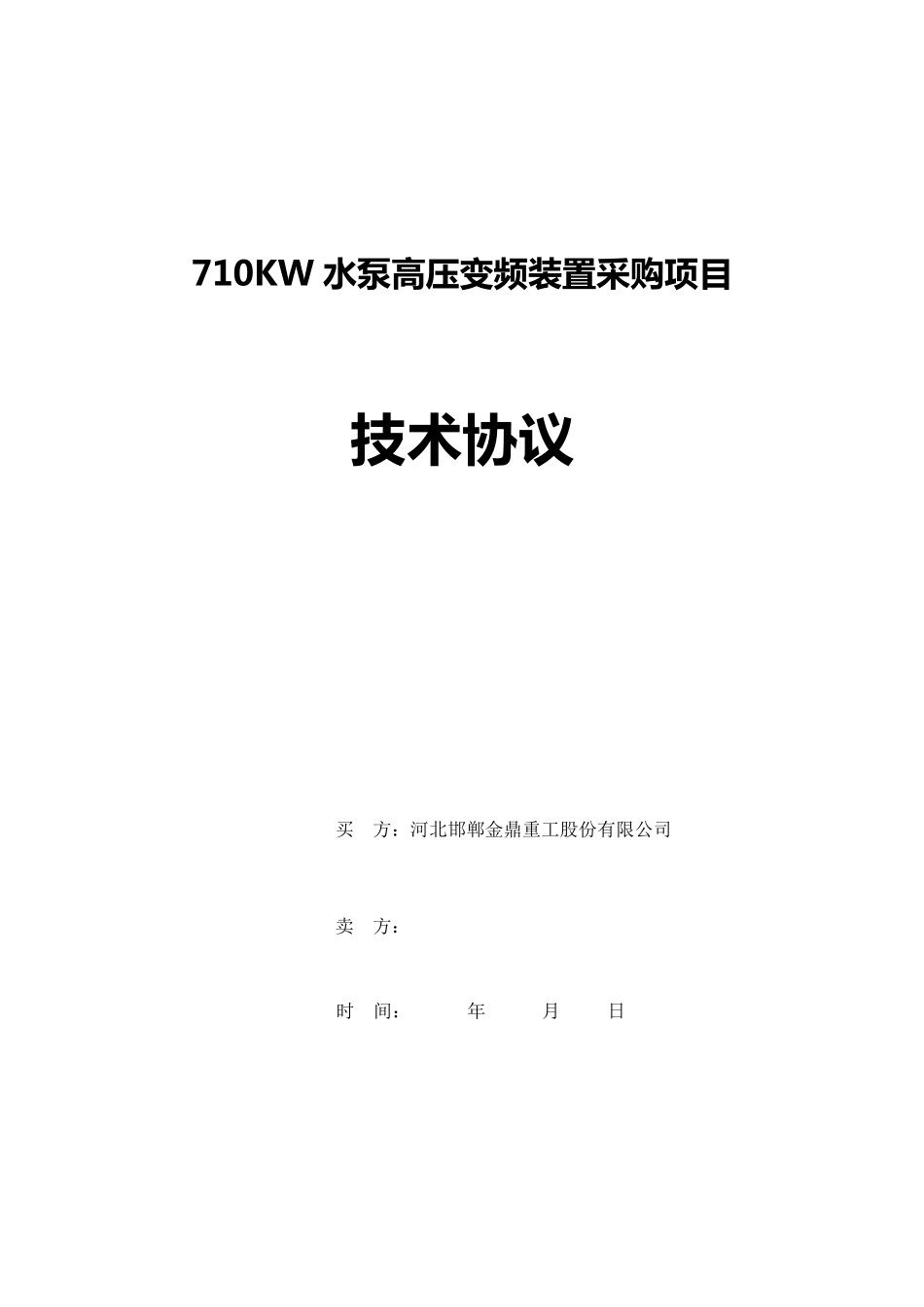

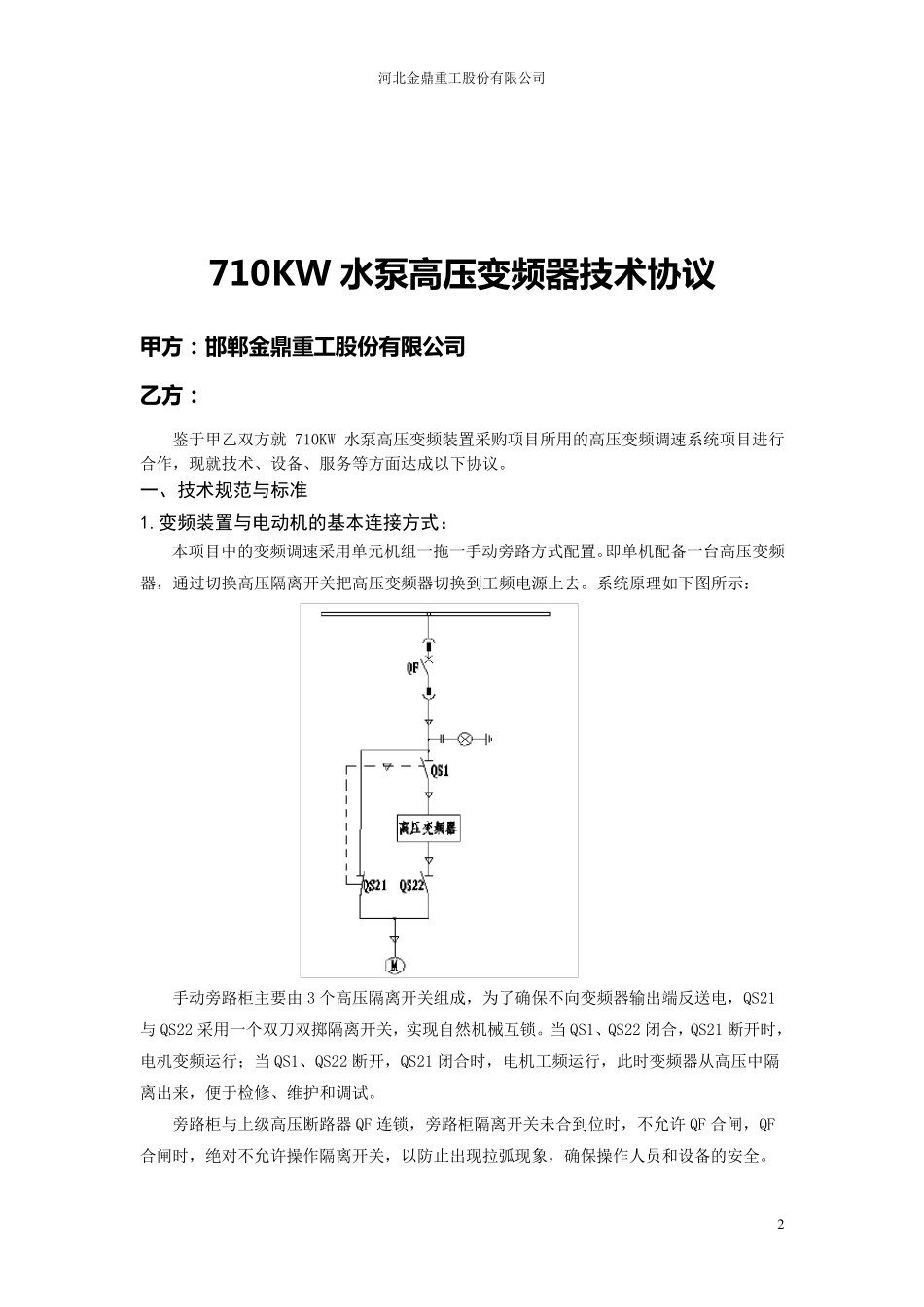

710KW 水 泵 高 压 变 频 装 置 采 购 项 目 技 术 协议 买 方：河北邯郸金鼎重工股份有限公司 卖 方： 时 间： 年 月 日 河北金鼎重工股份有限公司 2 710KW 水 泵 高 压 变 频 器 技 术 协 议 甲 方 ： 邯 郸 金 鼎 重 工 股 份 有 限 公 司 乙 方 ： 鉴于甲乙双方就710KW 水泵高压变频装置采购项目所用的高压变频调速系统项目进行合作，现就技术、设备、服务等方面达成以下协议。 一、技术规范与标准 1.变频装置与电动机的基本连接方式： 本项目中的变频调速采用单元机组一拖一手动旁路方式配置。即单机配备一台高压变频器，通过切换高压隔离开关把高压变频器切换到工频电源上去。系统原理如下图所示： 手动旁路柜主要由 3 个高压隔离开关组成，为了确保不向变频器输出端反送电，QS21与 QS22 采用一个双刀双掷隔离开关，实现自然机械互锁。当 QS1、QS22 闭合，QS21 断开时，电机变频运行；当 QS1、QS22 断开，QS21 闭合时，电机工频运行，此时变频器从高压中隔离出来，便于检修、维护和调试。 旁路柜与上级高压断路器 QF 连锁，旁路柜隔离开关未合到位时，不允许 QF 合闸，QF合闸时，绝对不允许操作隔离开关，以防止出现拉弧现象，确保操作人员和设备的安全。 河北金鼎重工股份有限公司 3 合闸闭锁：将变频器“合闸允许”信号与旁路柜“工频投入”信号并联后，串联于高压开关合闸回路。在变频投入状态下，变频器故障或不就绪时，上级高压开关（断路器QF）合闸不允许；旁路投入状态时，合闸闭锁无效。 故障分闸：将变频器“高压分断”信号与旁路柜“变频投入”信号串联后，并联于高压开关分闸回路。在变频投入状态下，当变频器出现故障时，分断变频器高压输入；旁路投入状态下，变频器故障分闸无效。 2、供货范围 这套高压变频成套装置，主要包括：进线变压器、功率柜、控制柜、旁路柜。 设备供货清单 序号 名称 规格型号 单位 数量 生产厂家 备注 1 高压变频设置 套 1 2 手动旁路柜 套 1 3、变频系统技术参数： 序号 规 范 备 注 1 使用标准 Q/CP BLH003—2004 2 形式及型号 3 供货商及产地 4 安装地点 室内 5 技术方案 多级模块串联，交、高高方式 6 对电动机要求 三相异步电动机 佳木斯电机 7 额定输入电压/允许变化范围 10.5KV 8 变压器调压范围 +5% 9 系统输出电压 0~10KV 10 系统输出电流 0~45A...
