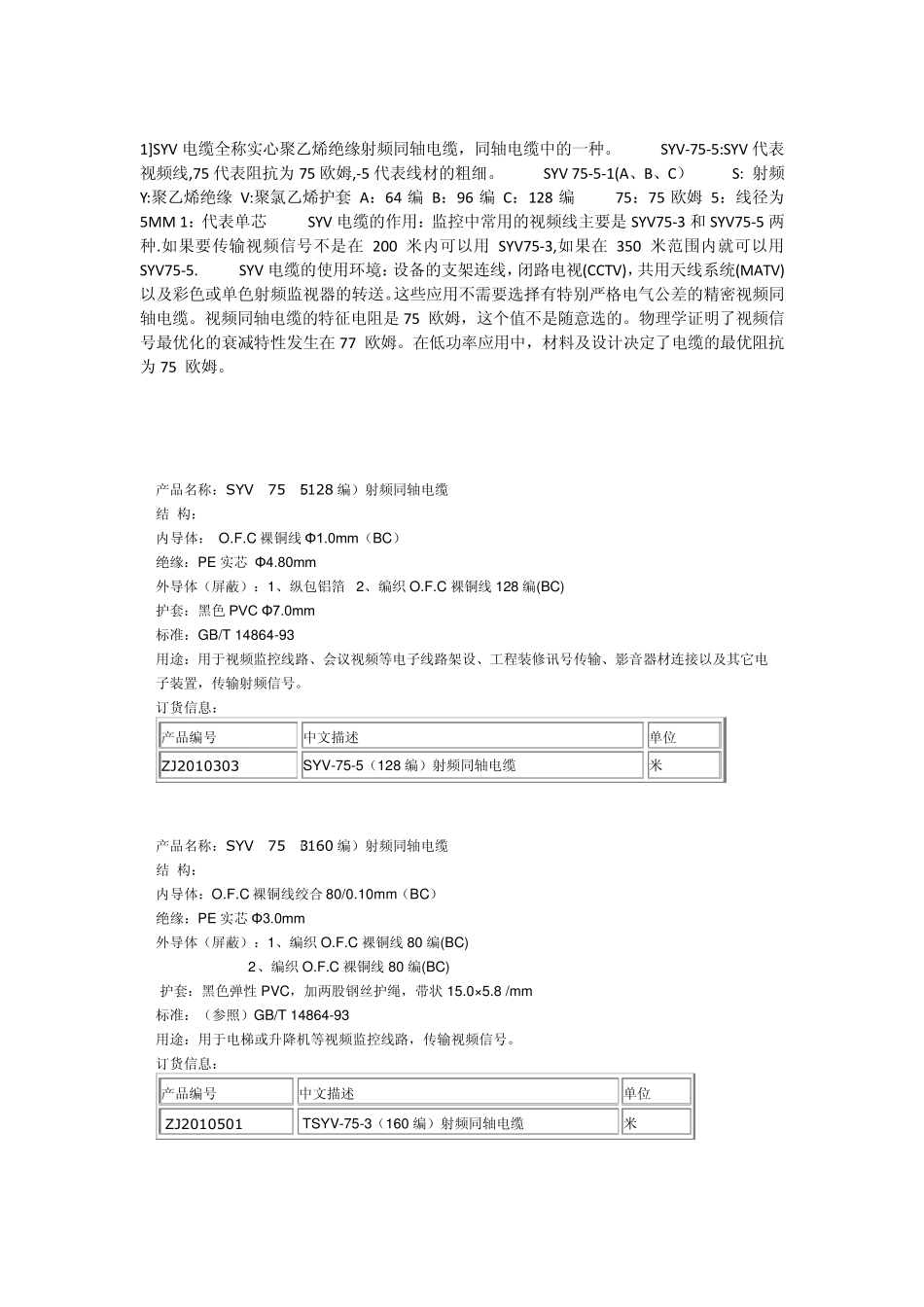

1]SYV 电缆全称实心聚乙烯绝缘射频同轴电缆，同轴电缆中的一种。 SYV-75-5:SYV 代表视频线,75 代表阻抗为75 欧姆,-5 代表线材的粗细。 SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64 编 B：96 编 C：128 编 75：75 欧姆 5：线径为5MM 1：代表单芯 SYV 电缆的作用：监控中常用的视频线主要是 SYV75-3 和 SYV75-5 两种.如果要传输视频信号不是在 200 米内可以用 SYV75-3,如果在 350 米范围内就可以用SYV75-5. SYV 电缆的使用环境：设备的支架连线，闭路电视(CCTV)，共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是 75 欧姆，这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在 77 欧姆。在低功率应用中，材料及设计决定了电缆的最优阻抗为75 欧姆。 产品名称：SYV-75-5（128 编）射频同轴电缆 结 构： 内导体： O.F.C 裸铜线Φ1.0mm（BC） 绝缘：PE 实芯 Φ4.80mm 外导体（屏蔽）：1、纵包铝箔 2、编织 O.F.C 裸铜线128 编(BC) 护套：黑色 PVC Φ7.0mm 标准：GB/T 14864-93 用途：用于视频监控线路、会议视频等电子线路架设、工程装修讯号传输、影音器材连接以及其它电子装置，传输射频信号。 订货信息： 产品编号 中文描述 单位 ZJ2010303 SYV-75-5（128 编）射频同轴电缆 米 产品名称：SYV-75-3（160 编）射频同轴电缆 结 构： 内导体：O.F.C 裸铜线绞合 80/0.10mm（BC） 绝缘：PE 实芯 Φ3.0mm 外导体（屏蔽）：1、编织 O.F.C 裸铜线80 编(BC) 2、编织 O.F.C 裸铜线80 编(BC) 护套：黑色弹性 PVC，加两股钢丝护绳，带状 15.0×5.8 /mm 标准：（参照）GB/T 14864-93 用途：用于电梯或升降机等视频监控线路，传输视频信号。 订货信息： 产品编号 中文描述 单位 ZJ2010501 TSYV-75-3（160 编）射频同轴电缆 米 产品编号 产品名称 型号规格 工艺结构 内导体/mm 绝缘直径/mm 屏蔽结构 护套材料 /颜色 ALT-2101 75Ω 射频同轴电缆 SYV 75-3 (TC96编) 0.5(BC) PE Ф2.95 编织 16/6/0.10(TC) PVC/黑色 ALT-2101-2 75Ω 射频同轴电缆 SYV 75-3-41 (96编) 7/0.18（BC） PE Ф3.0 1.纵包铝箔 2.编织 16/6/0.12 (BC) PVC/黑色 ALT-2101-1 75Ω 射频同轴电缆 SYV 75-5 (96编) 0...
