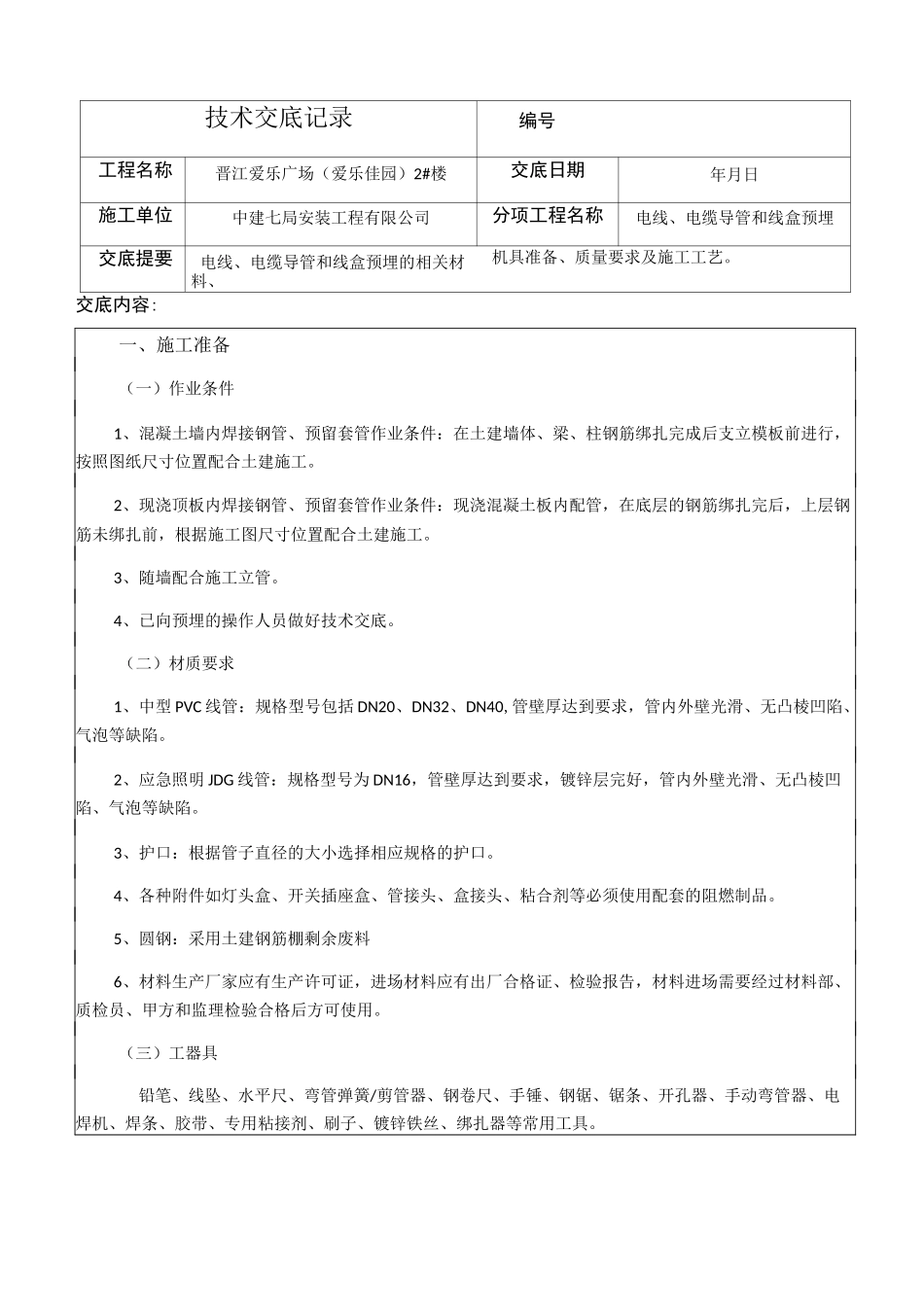

技术交底记录编号工程名称晋江爱乐广场（爱乐佳园）2#楼交底日期年月日施工单位中建七局安装工程有限公司分项工程名称电线、电缆导管和线盒预埋交底提要电线、电缆导管和线盒预埋的相关材料、机具准备、质量要求及施工工艺
交底内容:一、施工准备（一）作业条件1、混凝土墙内焊接钢管、预留套管作业条件：在土建墙体、梁、柱钢筋绑扎完成后支立模板前进行，按照图纸尺寸位置配合土建施工
2、现浇顶板内焊接钢管、预留套管作业条件：现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工
3、随墙配合施工立管
4、已向预埋的操作人员做好技术交底
（二）材质要求1、中型 PVC 线管：规格型号包括 DN20、DN32、DN40,管壁厚达到要求，管内外壁光滑、无凸棱凹陷、气泡等缺陷
2、应急照明 JDG 线管：规格型号为 DN16，管壁厚达到要求，镀锌层完好，管内外壁光滑、无凸棱凹陷、气泡等缺陷
3、护口：根据管子直径的大小选择相应规格的护口
4、各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品
5、圆钢：采用土建钢筋棚剩余废料6、材料生产厂家应有生产许可证，进场材料应有出厂合格证、检验报告，材料进场需要经过材料部、质检员、甲方和监理检验合格后方可使用
（三）工器具铅笔、线坠、水平尺、弯管弹簧/剪管器、钢卷尺、手锤、钢锯、锯条、开孔器、手动弯管器、电焊机、焊条、胶带、专用粘接剂、刷子、镀锌铁丝、绑扎器等常用工具
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》的规定（一）主控项目1、金属的导管和线槽必须接地或接零可靠
2、金属导管严禁对口熔焊连接：镀锌和壁厚小于 2mm 的钢导管不得套管熔焊连接
（二）一般项目1、电缆导管的弯曲半径不应小于电缆导管直径的 10 倍，电线导管的弯曲半径不应小于电线导管直径的 6 倍，弯扁度不应大于导管直径
