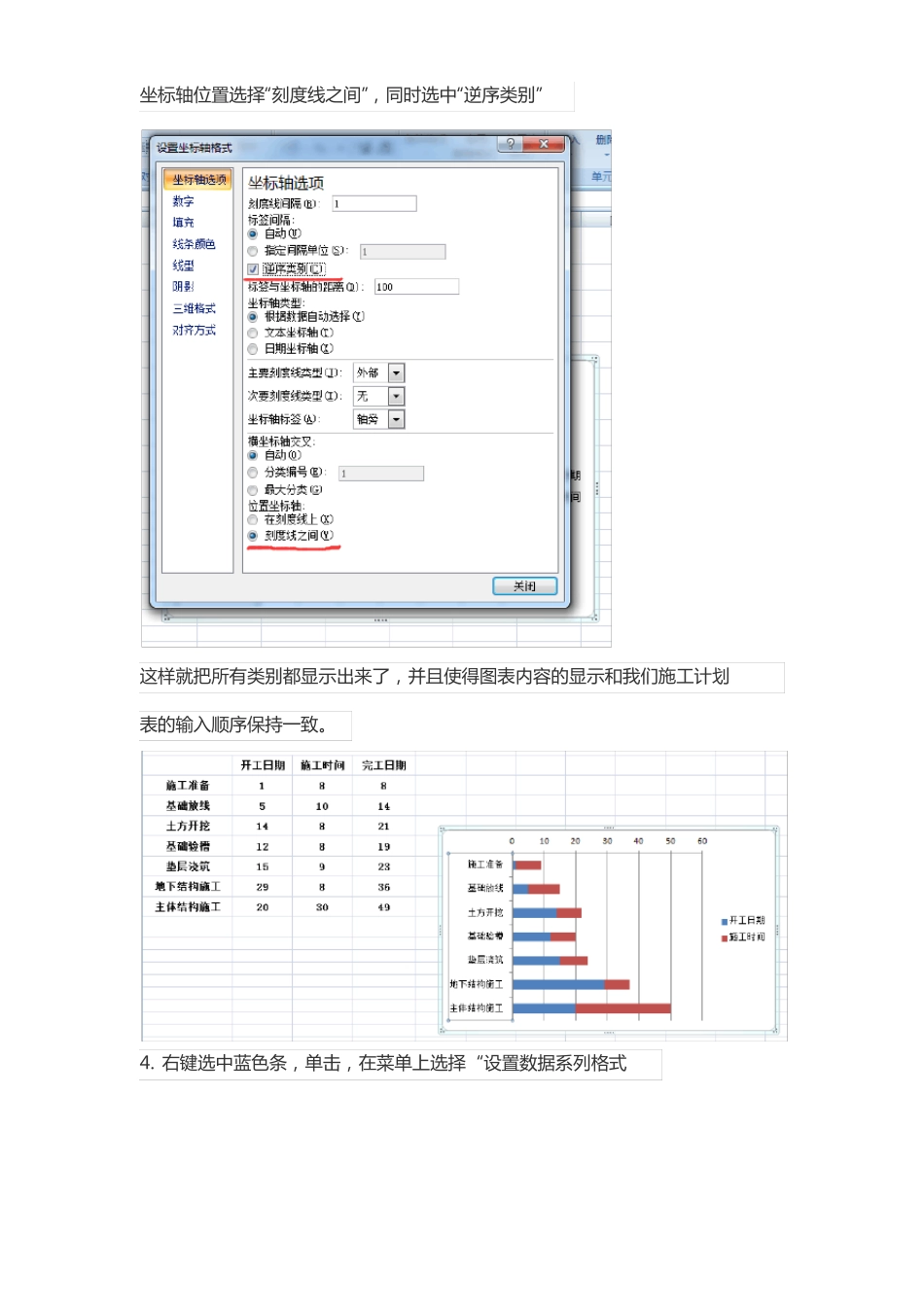

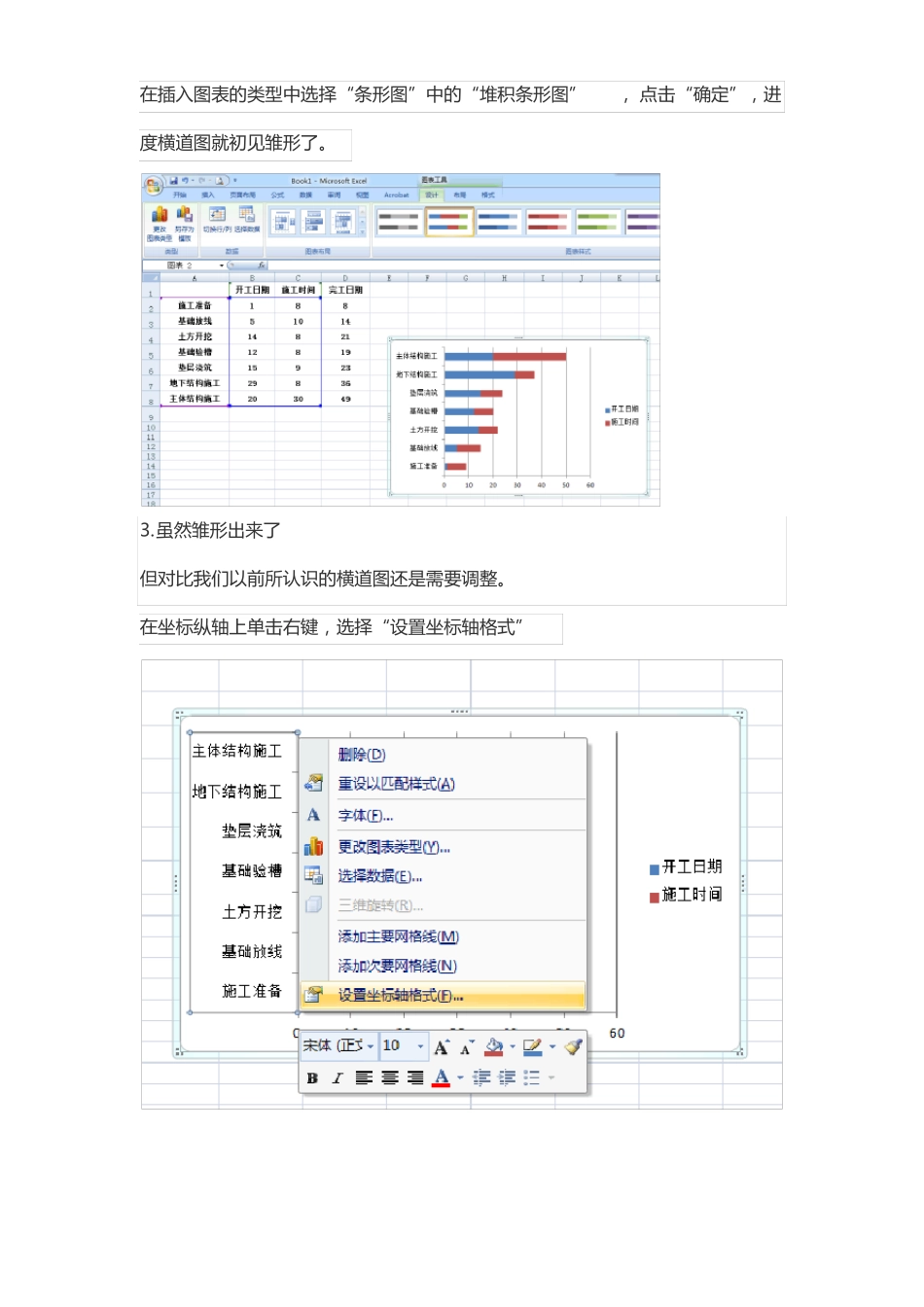

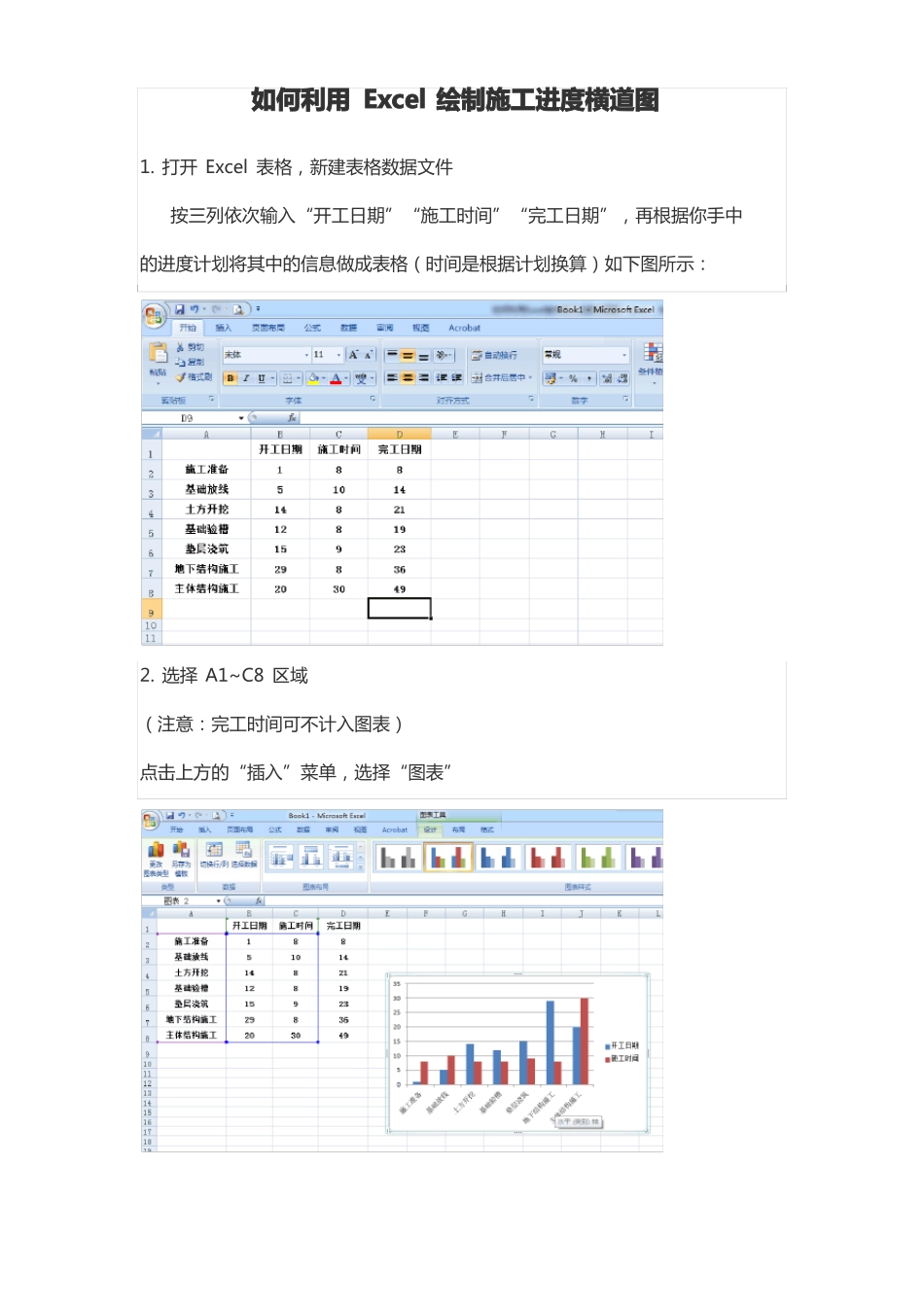

如何利用 Excel 绘制施工进度横道图1. 打开 Excel 表格，新建表格数据文件按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：2. 选择 A1~C8 区域（注意：完工时间可不计入图表）点击上方的“插入”菜单，选择“图表”在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。3.虽然雏形出来了但对比我们以前所认识的横道图还是需要调整。在坐标纵轴上单击右键，选择“设置坐标轴格式”坐标轴位置选择“刻度线之间”，同时选中“逆序类别”这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式将线条和颜色都设置成“无” ，即“无填充”和“无线条”再把每项工作的持续时间显示出来，将“数据标签”打钩这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：
