安川616G5变频器的参数说明精

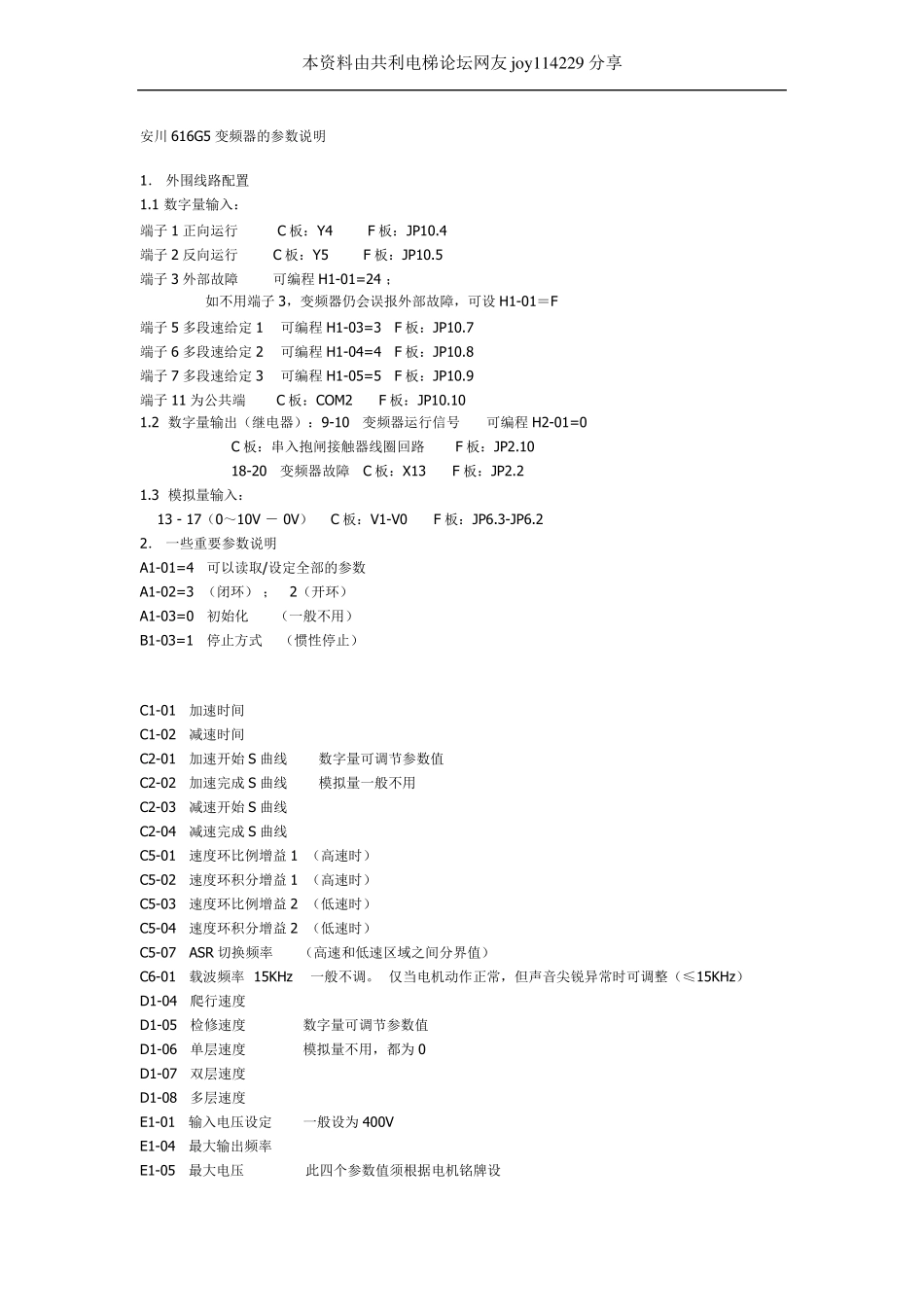

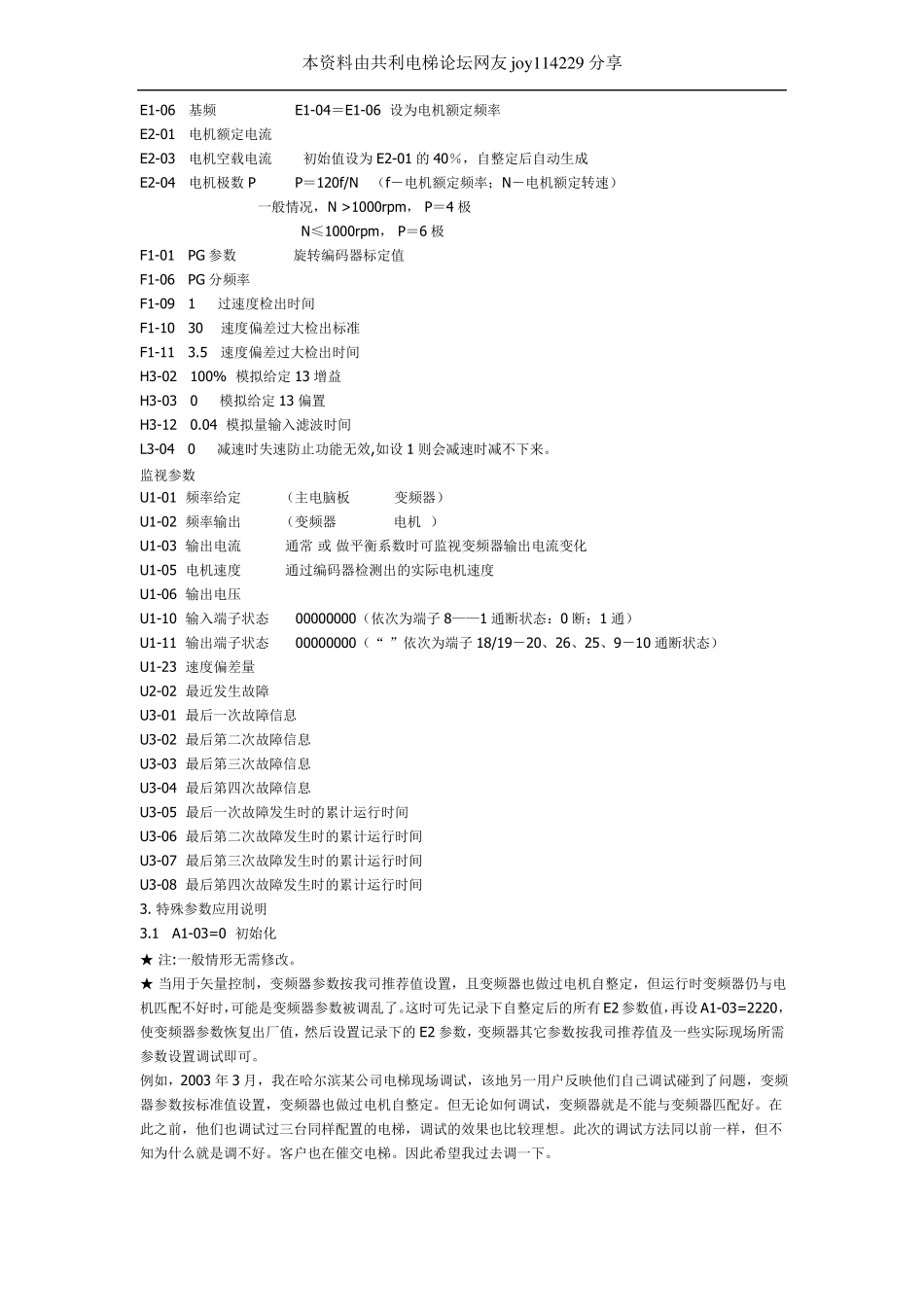

本资料由共利电梯论坛网友 joy114229 分享安川 616G5 变频器的参数说明1． 外围线路配置1.1 数字量输入：端子 1 正向运行 C 板：Y4 F 板：JP10.4端子 2 反向运行 C 板：Y5 F 板：JP10.5端子 3 外部故障可编程 H1-01=24 ；如不用端子 3，变频器仍会误报外部故障，可设 H1-01＝F端子 5 多段速给定 1可编程 H1-03=3 F 板：JP10.7端子 6 多段速给定 2可编程 H1-04=4 F 板：JP10.8端子 7 多段速给定 3可编程 H1-05=5 F 板：JP10.9端子 11 为公共端 C 板：COM2 F 板：JP10.101.2 数字量输出（继电器）：9-10变频器运行信号可编程 H2-01=0 C 板：串入抱闸接触器线圈回路 F 板：JP2.10 18-20变频器故障 C 板：X13 F 板：JP2.21.3 模拟量输入： 13 - 17（0～10V － 0V） C 板：V1-V0 F 板：JP6.3-JP6.22． 一些重要参数说明A1-01=4可以读取/设定全部的参数A1-02=3 （闭环） ； 2（开环）A1-03=0初始化（一般不用）B1-03=1停止方式（惯性停止）C1-01加速时间C1-02减速时间C2-01加速开始 S 曲线数字量可调节参数值C2-02加速完成 S 曲线模拟量一般不用C2-03减速开始 S 曲线C2-04减速完成 S 曲线C5-01速度环比例增益 1 （高速时）C5-02速度环积分增益 1 （高速时）C5-03速度环比例增益 2 （低速时）C5-04速度环积分增益 2 （低速时）C5-07 ASR 切换频率（高速和低速区域之间分界值）C6-01载波频率 15KHz一般不调。 仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）D1-04爬行速度D1-05检修速度数字量可调节参数值D1-06单层速度模拟量不用，都为 0D1-07双层速度D1-08多层速度E1-01输入电压设定一般设为 400VE1-04最大输出频率E1-05最大电压此四个参数值须根据电机铭牌设本资料由共利电梯论坛网友 joy114229 分享E1-06基频 E1-04＝E1-06 设为电机额定频率E2-01电机额定电流E2-03电机空载电流初始值设为 E2-01 的 40％，自整定后自动生成E2-04电机极数 P P＝120f/N（f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4 极 N≤1000rpm， P＝6 极F1-01 PG 参数旋转编码器标定值F1-06 PG 分频率F1-09 1过速度检出时间F1-10 30速度偏差过大检出标准F1-11 3.5速度偏差过大检出时间H3-02 100% 模拟给定 13 增益H3-03 0模拟给定 13 偏置H3-12 0.04 模拟量输入滤波时间L3-04 0减速时失速防止功能无效,如设 1 则会减速...
