安川变频器676GLIP调试手册及参数说明精

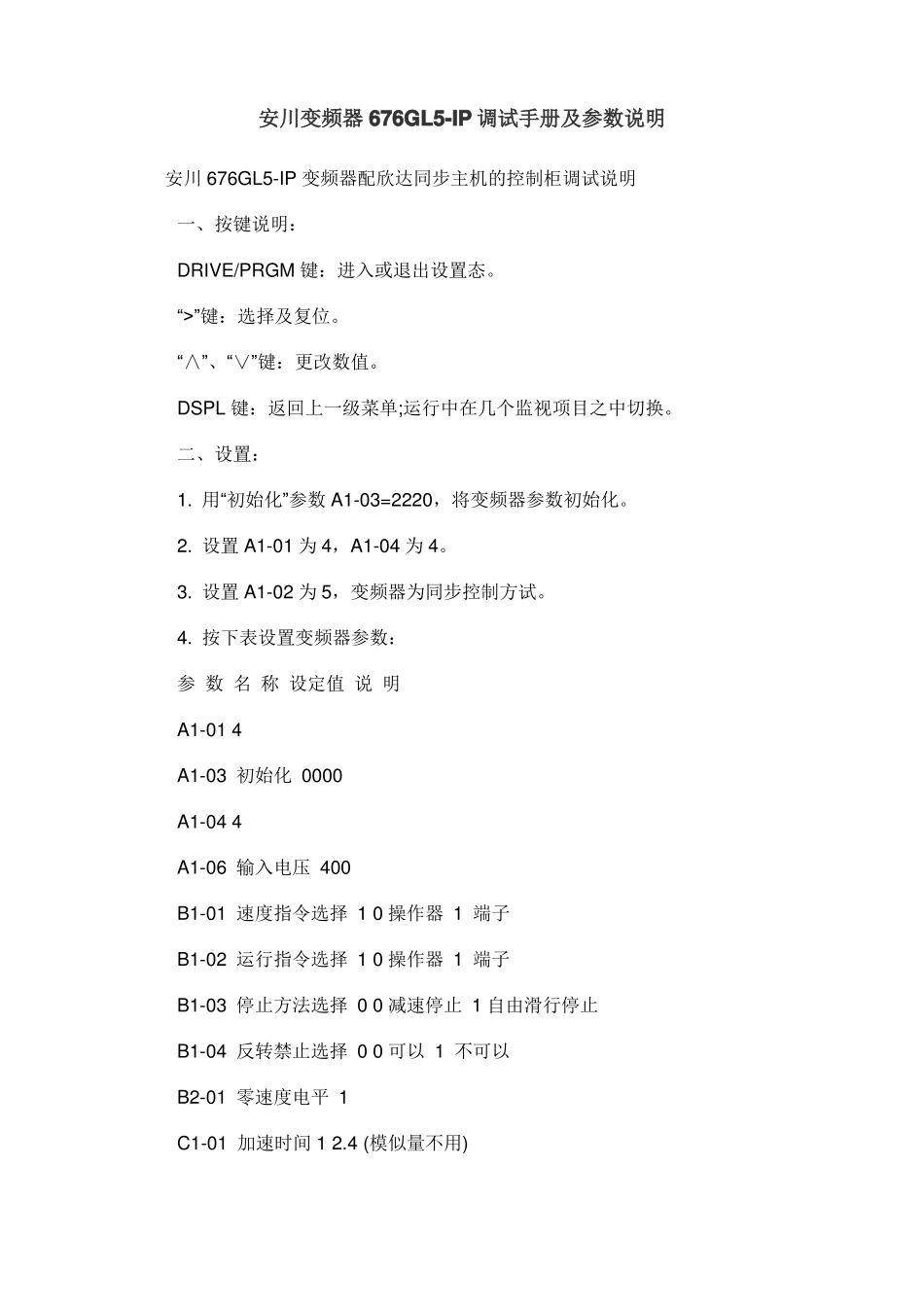

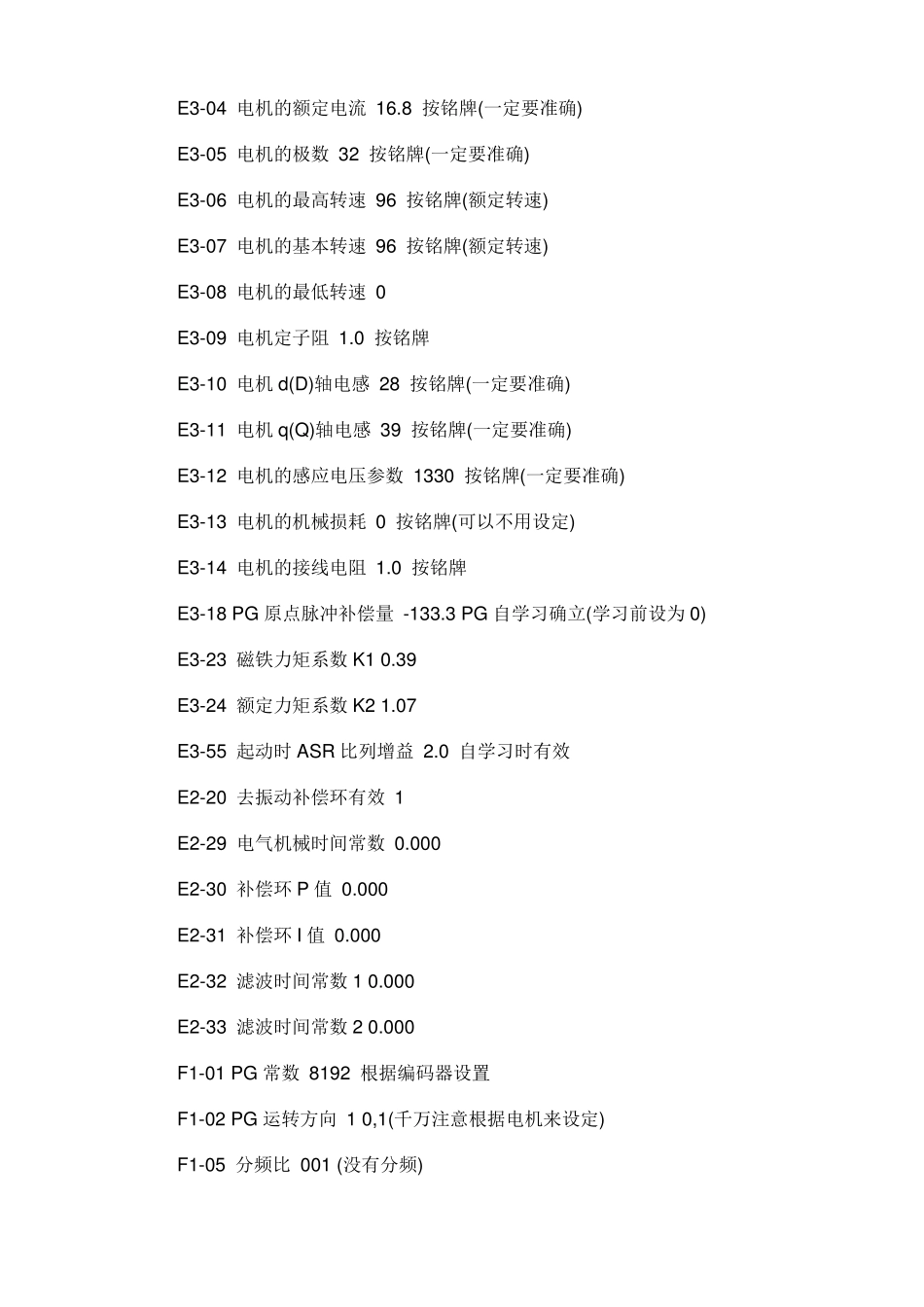

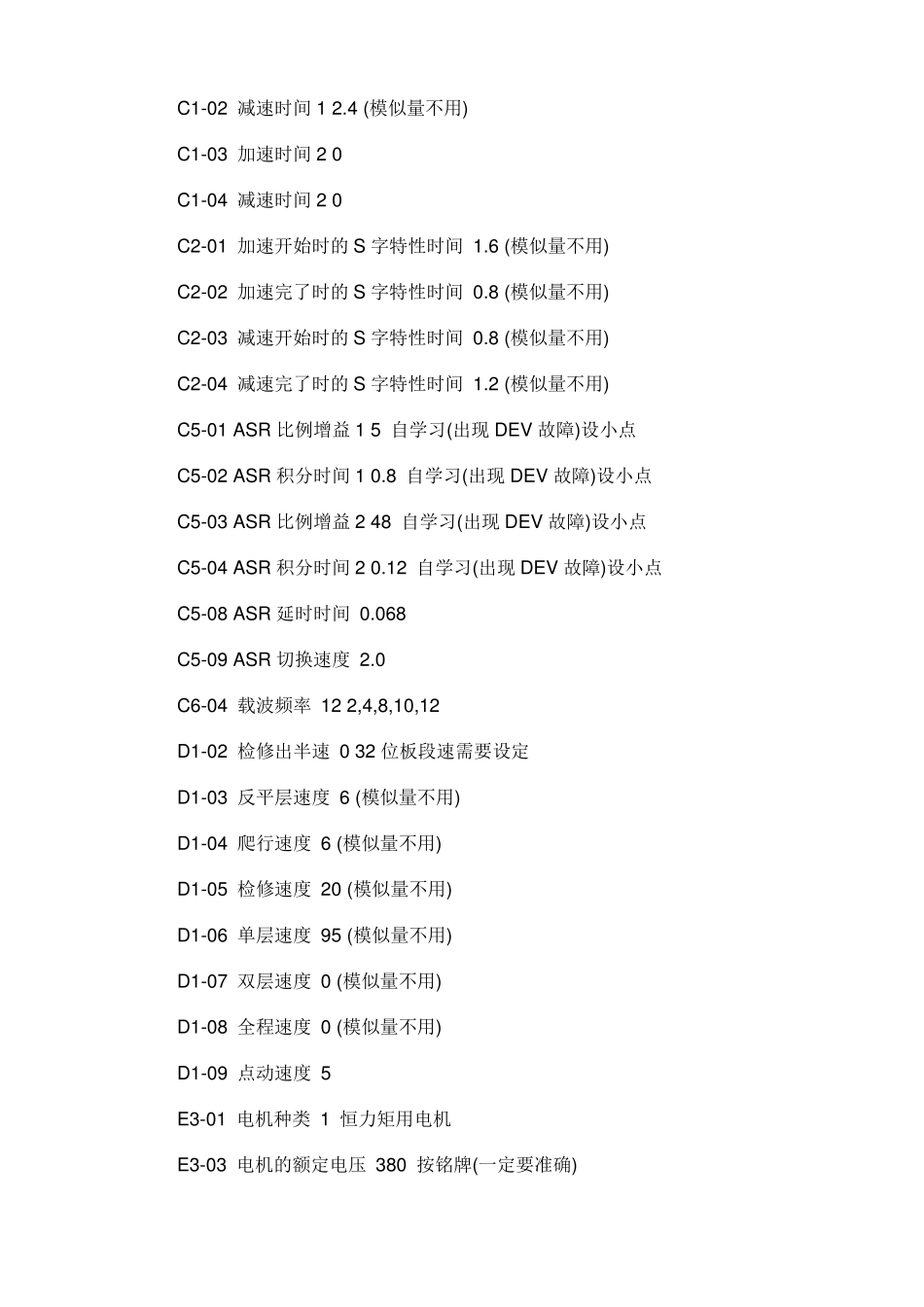

安川变频器 676GL5-IP 调试手册及参数说明安川 676GL5-IP 变频器配欣达同步主机的控制柜调试说明一、按键说明：DRIVE/PRGM 键：进入或退出设置态。“>”键：选择及复位。“∧”、“∨”键：更改数值。DSPL 键：返回上一级菜单;运行中在几个监视项目之中切换。二、设置：1. 用“初始化”参数 A1-03=2220，将变频器参数初始化。2. 设置 A1-01 为 4，A1-04 为 4。3. 设置 A1-02 为 5，变频器为同步控制方试。4. 按下表设置变频器参数：参 数 名 称 设定值 说 明A1-01 4A1-03 初始化 0000A1-04 4A1-06 输入电压 400B1-01 速度指令选择 1 0 操作器 1 端子B1-02 运行指令选择 1 0 操作器 1 端子B1-03 停止方法选择 0 0 减速停止 1 自由滑行停止B1-04 反转禁止选择 0 0 可以 1 不可以B2-01 零速度电平 1C1-01 加速时间 1 2.4 (模似量不用)C1-02 减速时间 1 2.4 (模似量不用)C1-03 加速时间 2 0C1-04 减速时间 2 0C2-01 加速开始时的 S 字特性时间 1.6 (模似量不用)C2-02 加速完了时的 S 字特性时间 0.8 (模似量不用)C2-03 减速开始时的 S 字特性时间 0.8 (模似量不用)C2-04 减速完了时的 S 字特性时间 1.2 (模似量不用)C5-01 ASR 比例增益 1 5 自学习(出现 DEV 故障)设小点C5-02 ASR 积分时间 1 0.8 自学习(出现 DEV 故障)设小点C5-03 ASR 比例增益 2 48 自学习(出现 DEV 故障)设小点C5-04 ASR 积分时间 2 0.12 自学习(出现 DEV 故障)设小点C5-08 ASR 延时时间 0.068C5-09 ASR 切换速度 2.0C6-04 载波频率 12 2,4,8,10,12D1-02 检修出半速 0 32 位板段速需要设定D1-03 反平层速度 6 (模似量不用)D1-04 爬行速度 6 (模似量不用)D1-05 检修速度 20 (模似量不用)D1-06 单层速度 95 (模似量不用)D1-07 双层速度 0 (模似量不用)D1-08 全程速度 0 (模似量不用)D1-09 点动速度 5E3-01 电机种类 1 恒力矩用电机E3-03 电机的额定电压 380 按铭牌(一定要准确)E3-04 电机的额定电流 16.8 按铭牌(一定要准确)E3-05 电机的极数 32 按铭牌(一定要准确)E3-06 电机的最高转速 96 按铭牌(额定转速)E3-07 电机的基本转速 96 按铭牌(额定转速)E3-08 电机的最低转速 0E3-09 电机定子阻 1.0 按铭牌E3-10 电机 d(D)轴电感 28 按铭牌(一定要准确)E3-11 电机 q(Q)轴电感 39 按铭牌(一...
