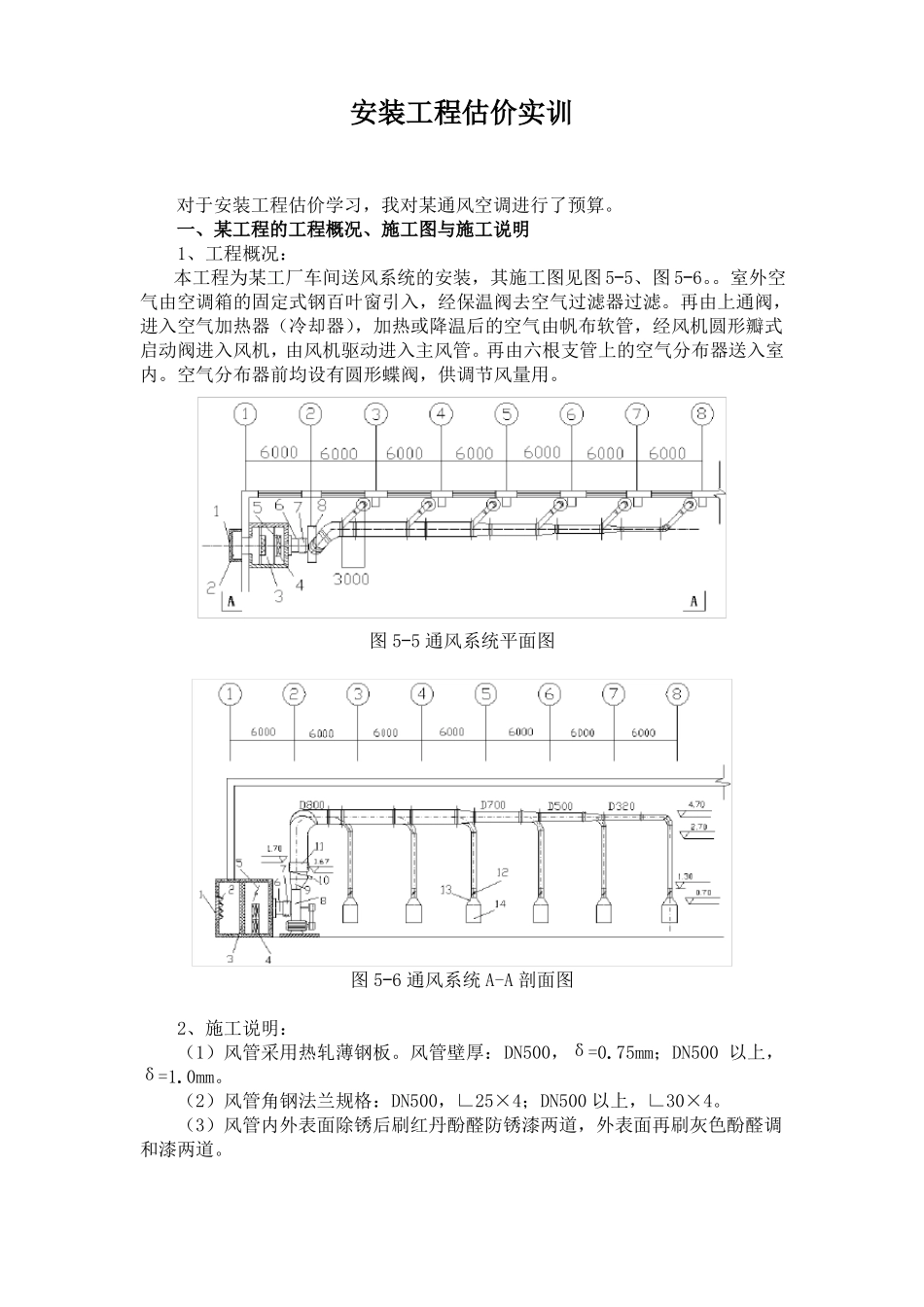

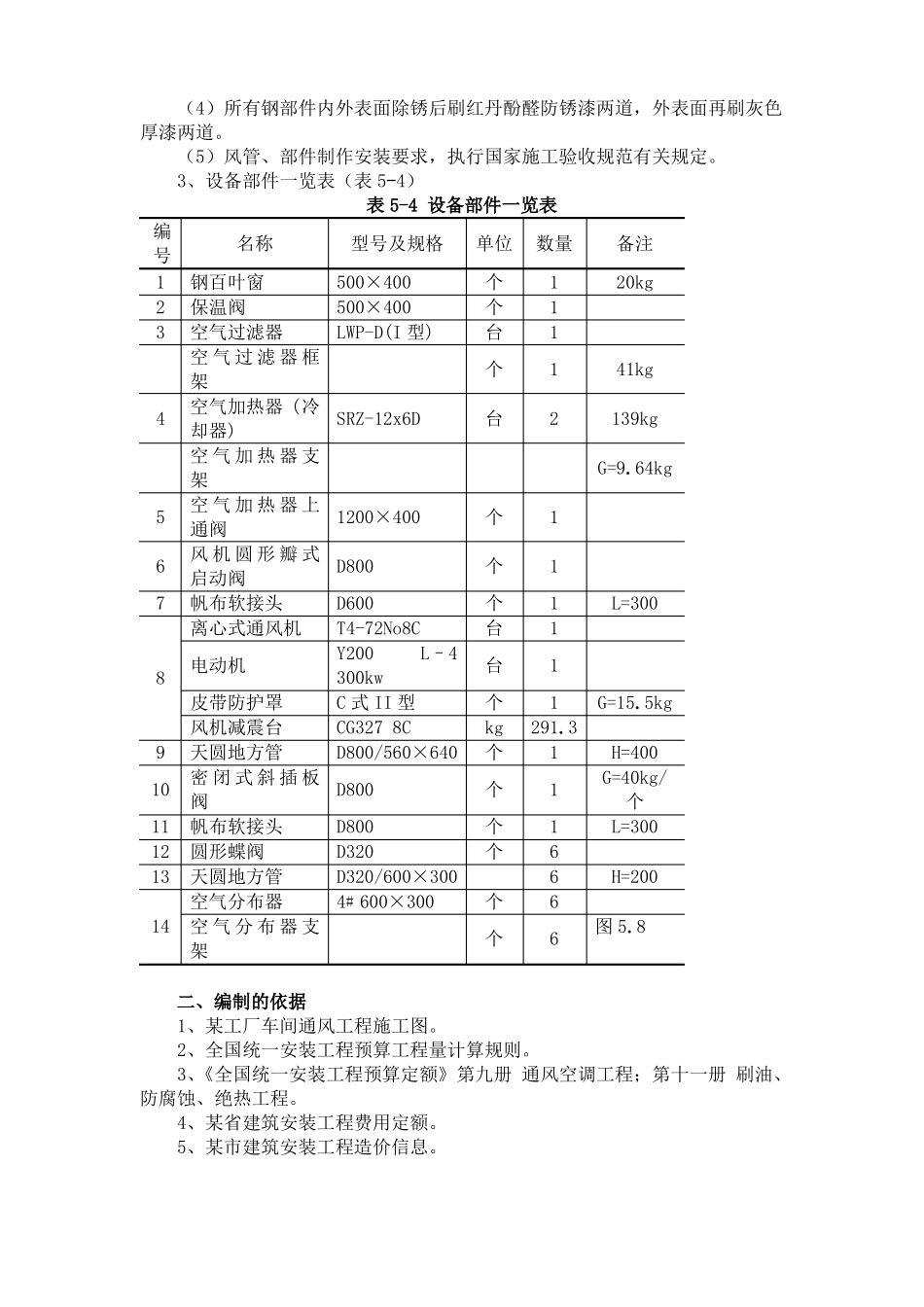

兵团广播电视大学开放教育（专科）安装工程估价实训报告姓名：学号：班级：分校：安装工程估价实训对于安装工程估价学习，我对某通风空调进行了预算。一、某工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图 5-5、图 5-6。。室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。再由六根支管上的空气分布器送入室内。空气分布器前均设有圆形蝶阀，供调节风量用。图 5-5 通风系统平面图图 5-6 通风系统 A-A 剖面图2、施工说明：（1）风管采用热轧薄钢板。风管壁厚：DN500，δ=0.75mm；DN500 以上，δ=1.0mm。（2）风管角钢法兰规格：DN500，∟25×4；DN500 以上，∟30×4。（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。3、设备部件一览表（表 5-4）表 5-4 设备部件一览表编名称型号及规格单位数量备注号1钢百叶窗500×400个120kg2保温阀500×400个13空气过滤器LWP-D(I 型)台1空 气 过 滤 器 框个141kg架空气加热器 (冷4SRZ-12x6D台2139kg却器)空 气 加 热 器 支G=9.64kg架空 气 加 热 器 上51200×400个1通阀风 机 圆 形 瓣 式6D800个1启动阀7帆布软接头D600个1L=300离心式通风机T4-72No8C台1Y200L–4电动机台1300kw8皮带防护罩C 式 II 型个1G=15.5kg风机减震台CG327 8Ckg291.39天圆地方管D800/560×640个1H=400密 闭 式 斜 插 板G=40kg/10D800个1阀个11帆布软接头D800个1L=30012圆形蝶阀D320个613天圆地方管D320/600×3006H=200空气分布器4# 600×300个614空 气 分 布 器 支图 5.8个6架二、编制的依据1、某工厂车间通风工程施工图。2、全国统一安装工程预算工程量计算规则。3、《全国统一安装工程预算定额》第九册 通风空调工程；第十一册 刷油、防腐蚀、绝热工程。4、某省建筑安装工程费用定额。5、某市建筑安装工程造价信息。三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀、绝热工程》。按以...
