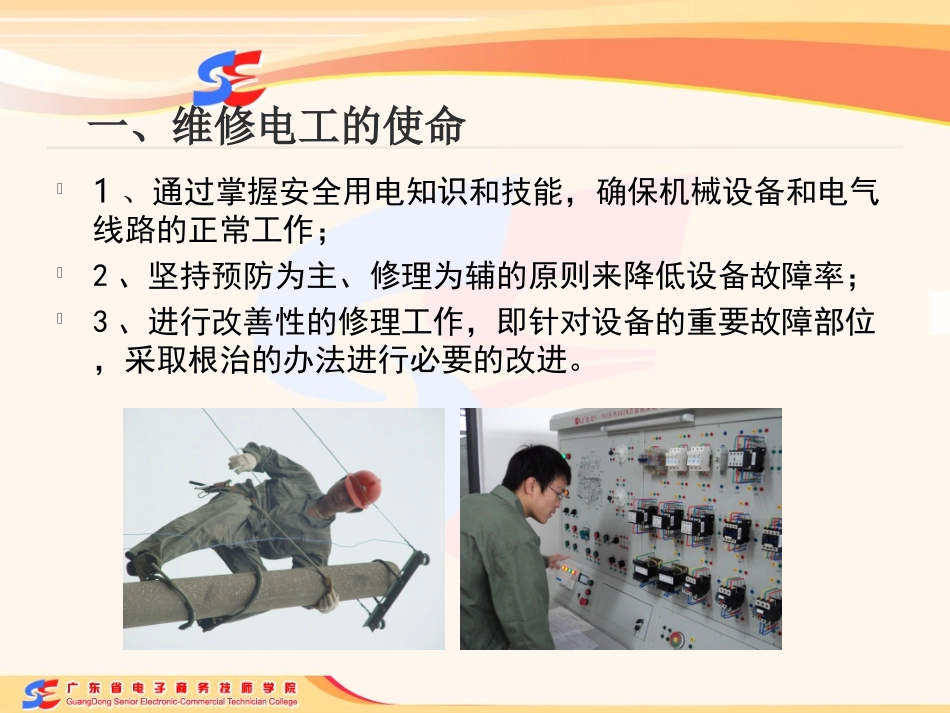

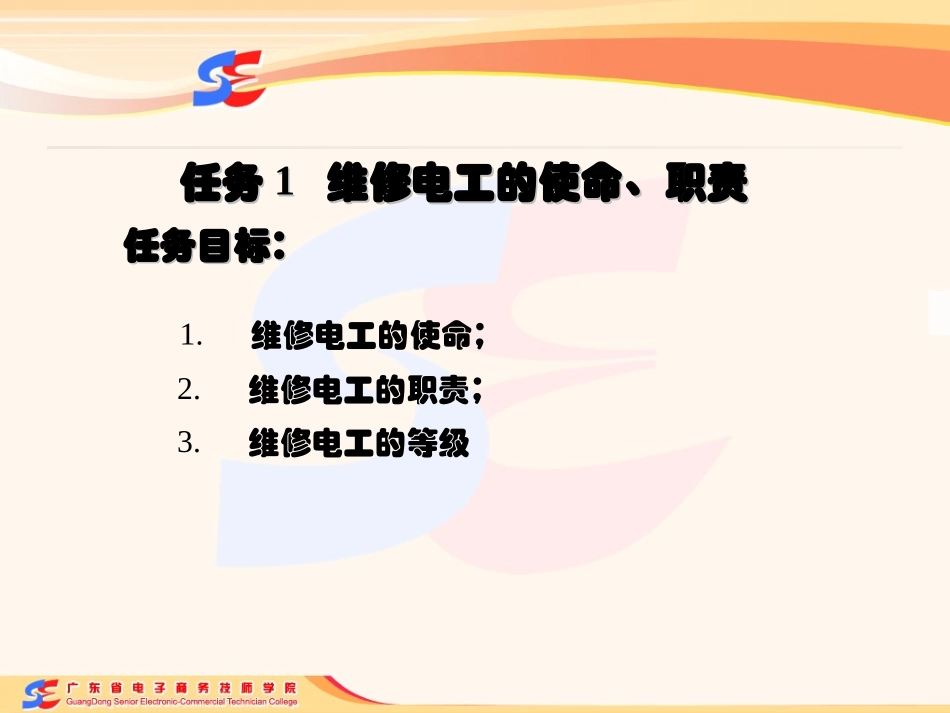

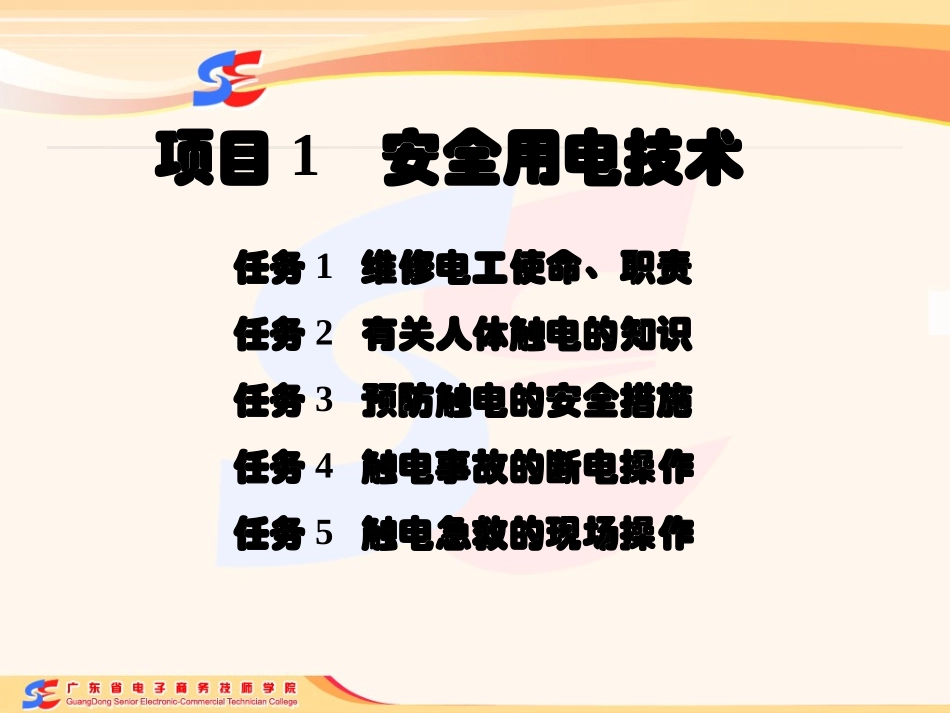

项目1安全用电技术任务1维修电工使命、职责任务2有关人体触电的知识任务3预防触电的安全措施任务4触电事故的断电操作任务5触电急救的现场操作任务任务11维修电工的使命、职责维修电工的使命、职责任务目标：任务目标：1.维修电工的使命；2.维修电工的职责；3.维修电工的等级一、维修电工的使命1、通过掌握安全用电知识和技能，确保机械设备和电气线路的正常工作；2、坚持预防为主、修理为辅的原则来降低设备故障率；3、进行改善性的修理工作，即针对设备的重要故障部位，采取根治的办法进行必要的改进。二、维修电工的职责从事机械设备和电气系统线路及器件的安装、调试、维护、修理工作。三、维修电工职业等级1、初级（国家五级）2、中级（国家四级）3、高级（国家三级）4、技师（国家二级）5、高级技师（国家一级）任务任务22有关人体触电的知识有关人体触电的知识任务目标：任务目标：1.触电的种类和方式；2.人体触电方式；3.电流伤害人体的因素4.影响人体电阻的因素一．触电的种类和方式(一)人体触电种类1.电击:指电流通过人体时所造成的内伤.后果:肌肉抽搐,内部组织损伤,造成发热,发麻,神经麻痹等.严重时将引起昏迷,窒息,甚至心脏停跳,血液循环中止等而死亡.2.电伤:在电流的热效应,化学效应,机械效应以及电流本身作用下造成的人体外伤.常见:灼伤,烙伤和皮肤金属化等.灼伤:由电流热效应引起,(主要是电弧灼伤),造成皮肤红肿,烧焦或皮下组织损伤.常见:灼伤,烙伤和皮肤金属化等.烙伤:由电流热效应或力效应引起,是皮肤被电气发热部分烫伤或由于人体与带电体紧密接触而留下肿块,硬块,使皮肤变色等.常见:灼伤,烙伤和皮肤金属化等.皮肤金属化:由电流热效应和化学效应导致熔化的金属微粒渗入皮肤表层,使受伤部位皮肤带金属颜色且留下硬块.(二)人体触电方式1.单相触电人体的一部分接触带电体的同时,另一部分又与大地或零线相接,电流从带电体流经人体到大地(或零线)形成回路.2.两相触电人体的不同部位同时接触两相导线(两根火线)或带电体,电流由一相通过人体流入另一相导体构成回路造成的触电.3.跨步电压触电a.跨步电压:雷电流入地时,或载流电力线(特别是高压线)断落到地时,会在导线接地点及周围形成强电场.其电位分布以接地点为圆心向周围扩散,逐步降低而在不同位置形成电位差(电压),当人畜跨进这个区域,两脚之间的电压.3.跨步电压触电b.跨步电压触电在上述跨步电压作用下,电流从接触高电位的脚流进,从接触低电位的脚流出.4.悬浮电路上的触电电流通过变压器相互隔离的原、副绕组后,从副边输出的电压零线不接地,变压器绕组间不漏电时,即相对于大地处于悬浮状态,若人站在地上接触其中一根带电导线,不会构成电流回路,无触电感觉.如果人体一部分接触副边绕组的一根导线,另一部分接触该绕组的另一导线,则会造成触电.(注意:检修电子管收音机,电子管扩音机,部分彩色电视机时,一般要求单手操作.)三、电流伤害人体的因素伤害程度一般与下面几个因素有关：(1)通过人体电流的大小；(2)电流通过人体时间的长短；(3)电流通过人体的部位；(4)通过人体电流的频率；(5)触电者的身体状况。(一)电流的大小:触电时流过人体的电流强度是造成损伤的直接因素.(二)电压的高低人体接触的电压越高,流过人体的电流越大,对人体的伤害越严重.(三)频率的高低(四)时间的长短技术上常用触电电流与触电持续时间的乘积(叫电击能量)来衡量电流对人体的伤害程度.(五)不同路径(六)人体状况:女性比男性触电伤害程度约严重30%.(七)人体电阻的大小通常人体电阻可按1kΩ～2kΩ.电流通过人体脑部和心脏时最危险；40Hz∽60HZ交流电对人危害最大.以工频电流为例,当1毫安左右的电流通过人体时，会产生麻刺等不舒服的感觉；10∽30毫安的电流通过人体，会产生麻痹、剧痛、痉挛、血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致人于死地。通过人体电流的大小与触电电压和人体电阻有关。工频电流大小对人体伤害程度分析表电流大小范围(mA)通电时间人体生理反应0～0.5连续通电无...
